REVIT ARCHITECTURE (718) – Planos de área (4) Añadir una etiqueta de área

Las Etiquetas de área muestran el valor de área total de un espacio del modelo, definido por un Contorno de área. Para poder situar una Etiqueta de área en una Vista de plano es necesario previamente haber definido el área en la Vista de plano de área. Para realizar esta área se puede consultar el artículo REVIT ARCHITECTURE (717) – Planos de área (3) Creación de área
4922
Si cuando se crea el área no se sitúa la etiqueta de área, se puede seguir el siguiente procedimiento para crear una Etiqueta de área:
Primero hay que abrir una Vista de plano de área donde se encuentre la planta del modelo que se quiere etiquetar. En Inicio – Habitación y área – Etiqueta (Etiqueta de área).



4923

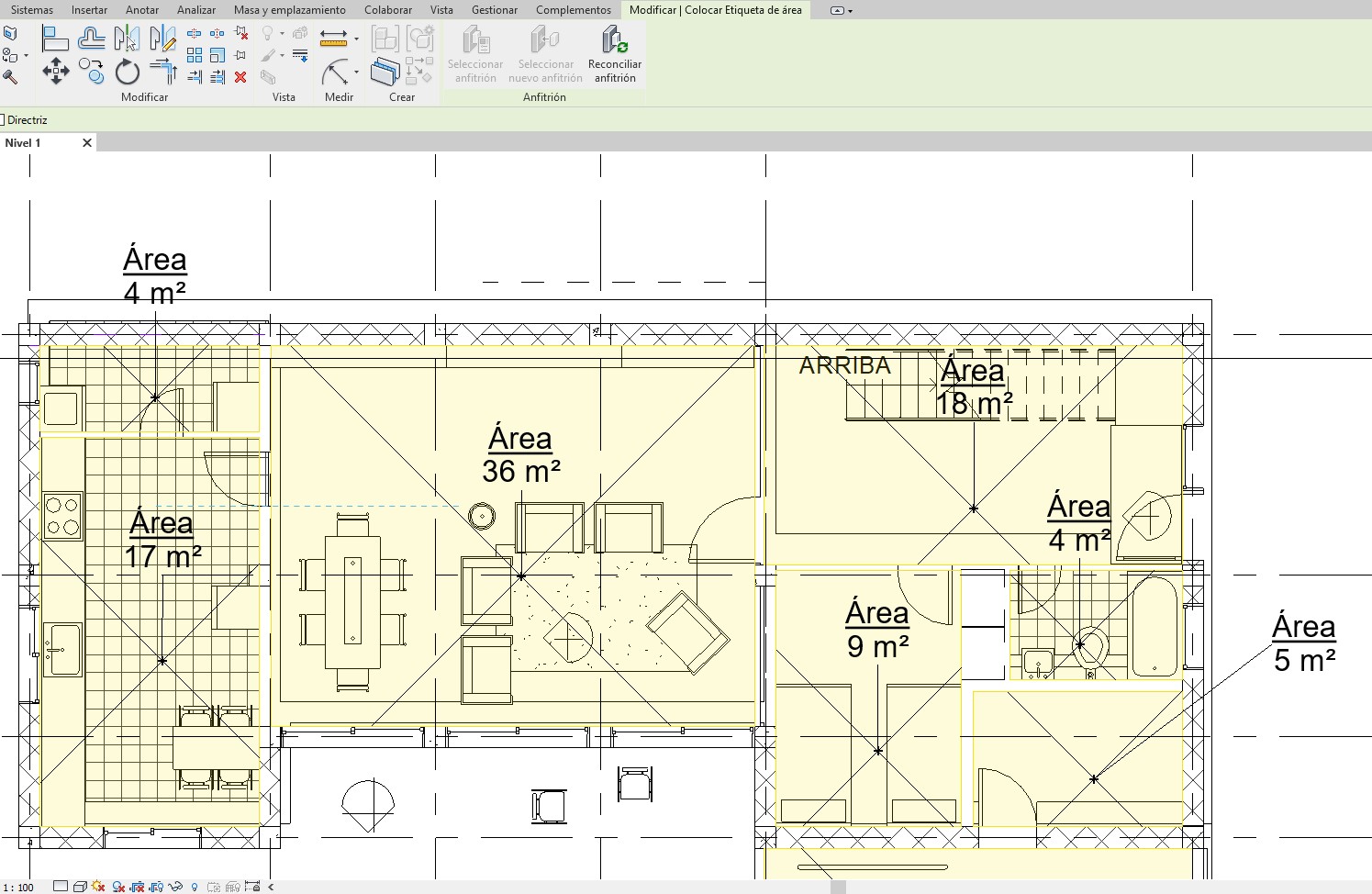

Revit resalta las áreas definidas en el plano de área.



4924



En la barra de opciones del espacio de trabajo de la herramienta Etiqueta de área, existen las opciones:



4925

  • Orientación de la etiqueta. La Orientación puede ser horizontal, vertical o Modelo (La etiqueta se puede alinear a muros y líneas de contorno en el modelo de construcción; también se puede rotar para colocarla en un ángulo especificado. Esta opción no está disponible para todos los tipos de etiqueta).
  • Directriz. Si se necesita incluir la Directriz de la etiqueta se ha de seleccionar esta opción.

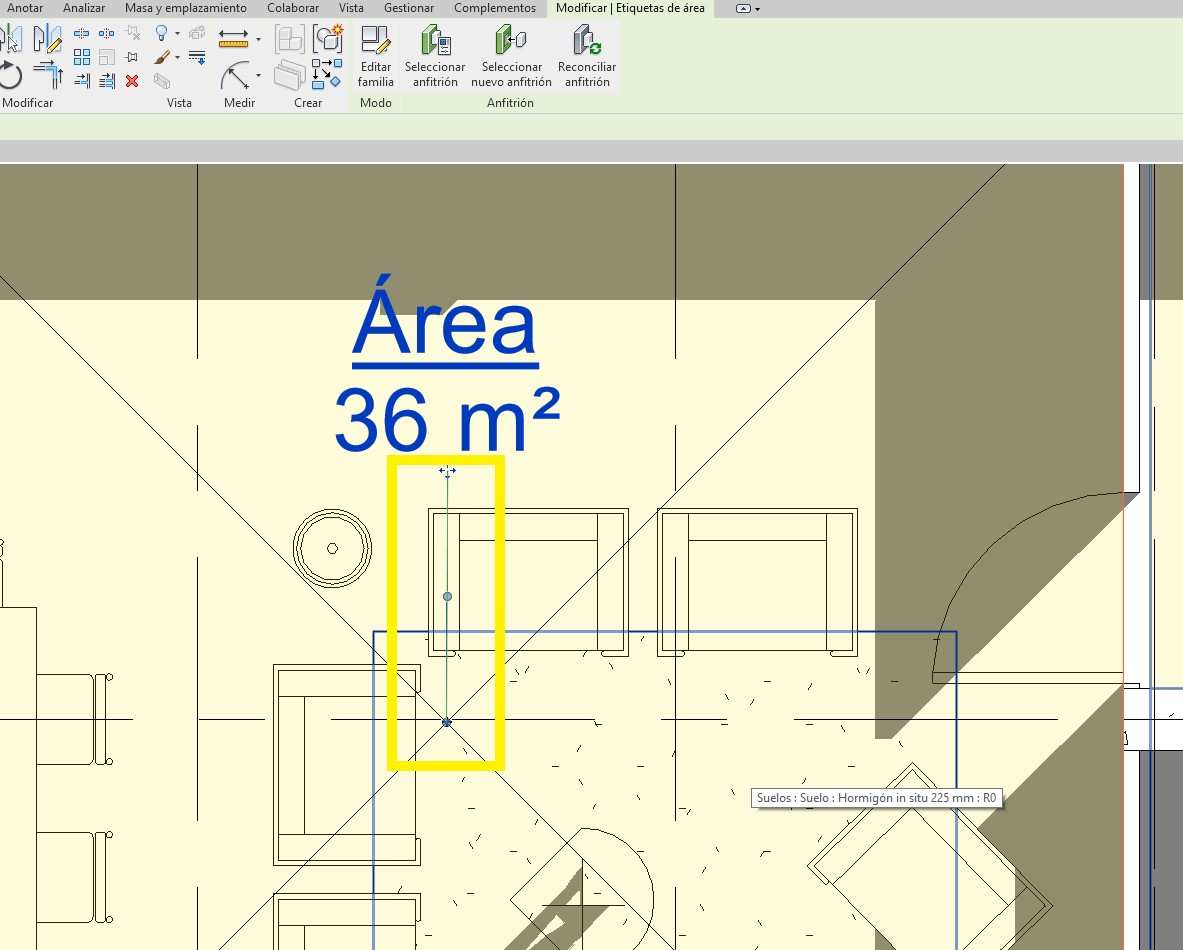

4926



Al suprimir una Etiqueta de área en una Vista de plano de área, solamente se suprime la etiqueta. El valor de área se mantiene en la Vista de plano de área, y en la Vista de la tabla de planificación. Es decir, se conservar los datos definidos en el proyecto.



Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
