REVIT ARCHITECTURE (741) – Familias (12) Crear un elemento de tipo a partir de un tipo de familia

En este artículo se va a explicar el procedimiento para crear un Ejemplar de tipo de una Familia de sistema o de una Familia cargable, por medio del Navegador de proyectos.

Se puede obtener más información sobre el procedimiento de creación de un elemento de un ejemplar en un Proyecto en el artículo Revit Architecture (393) – Herramienta Crear similar para copiar elemento.

El procedimiento para crear un elemento de tipo de Familia, a partir de un Tipo de Familia es una de las siguientes opciones:

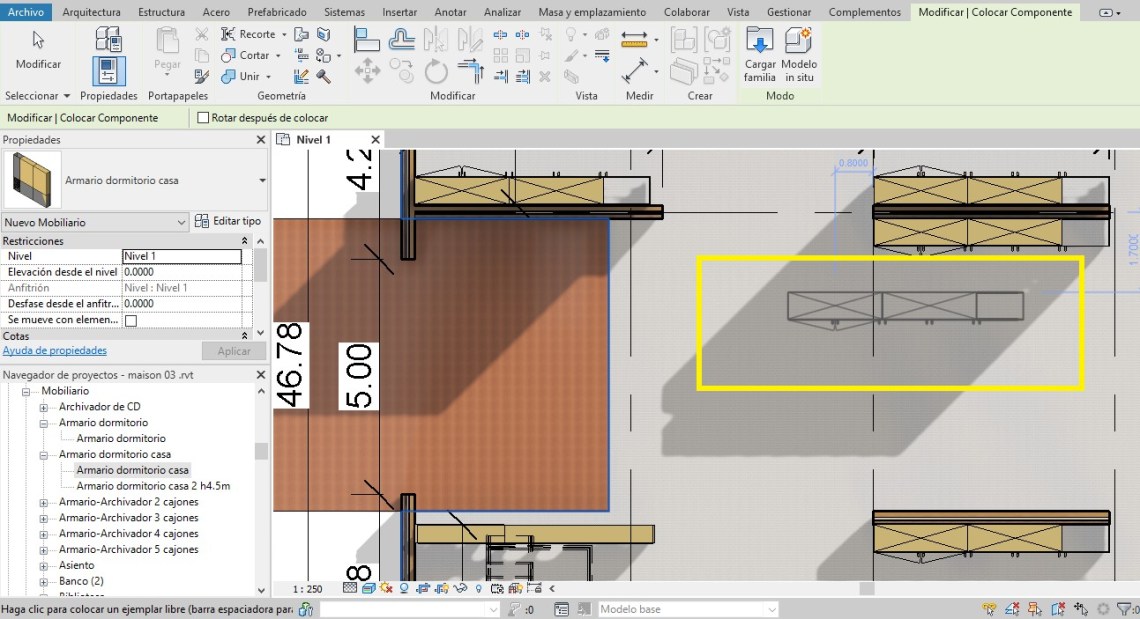

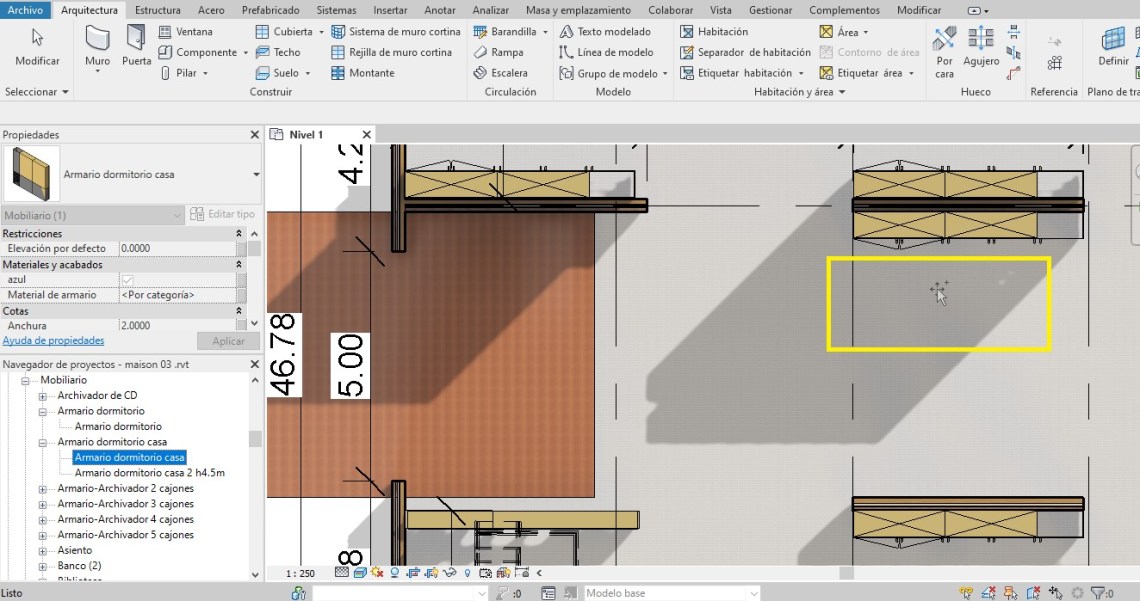

  • Se puede seleccionar el tipo de elemento de Familia en el Navegador de Proyectos, y arrastrarlo al área de dibujo del Proyecto.

5059

5060

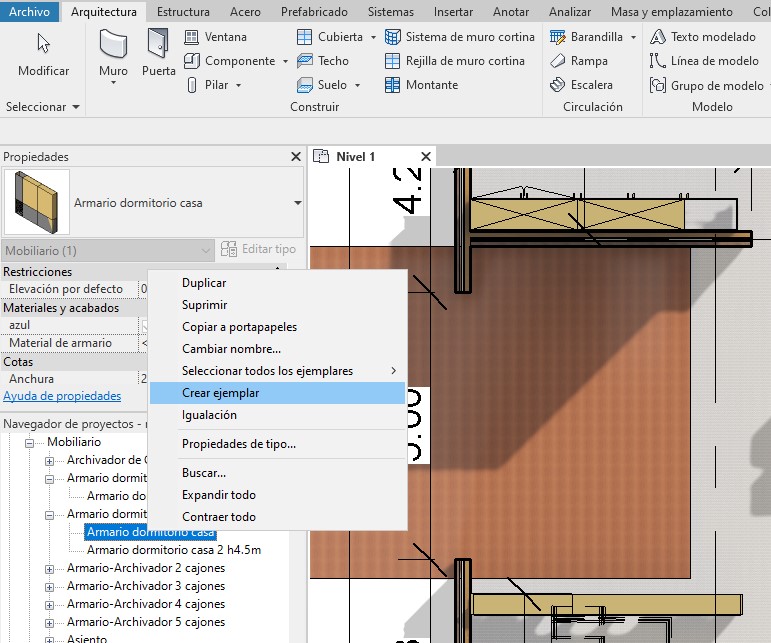

  • Se puede seleccionar el tipo de elemento de Familia en el Navegador de Proyectos, hacer clic con el botón derecho del ratón y seleccionar la opción Crear ejemplar.

5061

5062

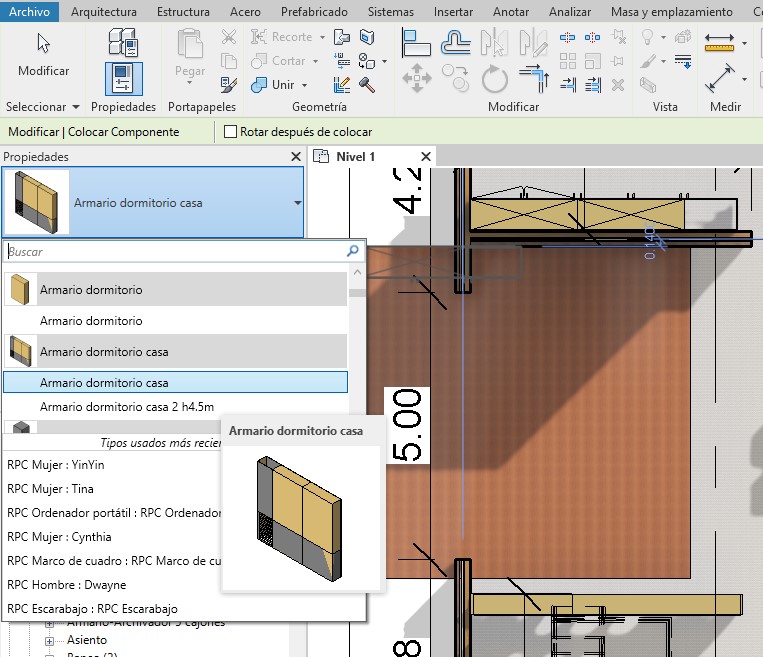

Selector de proyectos, con el listado de tipos de familia disponibles
5063

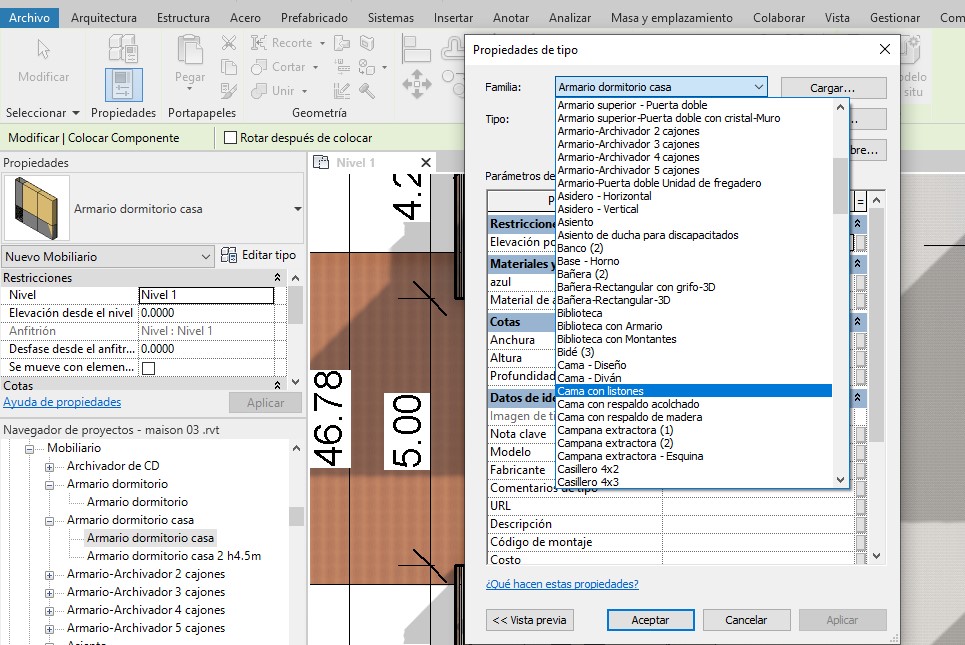

En el Cuadro de diálogo Propiedades de tipo, en el campo Familia, existe un desplegable que es la lista de tipos de familia disponibles, del cual se puede seleccionar el tipo de ejemplar de familia que interesa crear

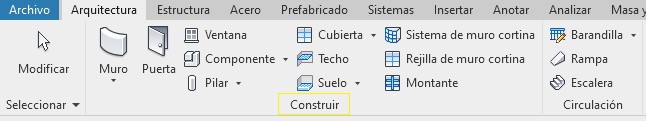

  • En Inicio – Construir, se ha de seleccionar el elemento a crear.

5056

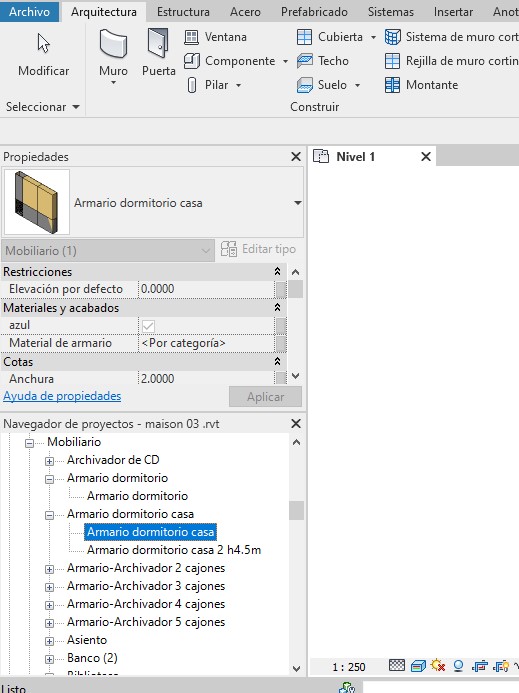

En el Selector de tipo, se puede seleccionar el elemento de tipo de Familia a crear. Es una lista con todos los Tipos de familia disponibles, ordenados primero por la Familia o Subfamilia, y luego por el Tipo.

5057

5058

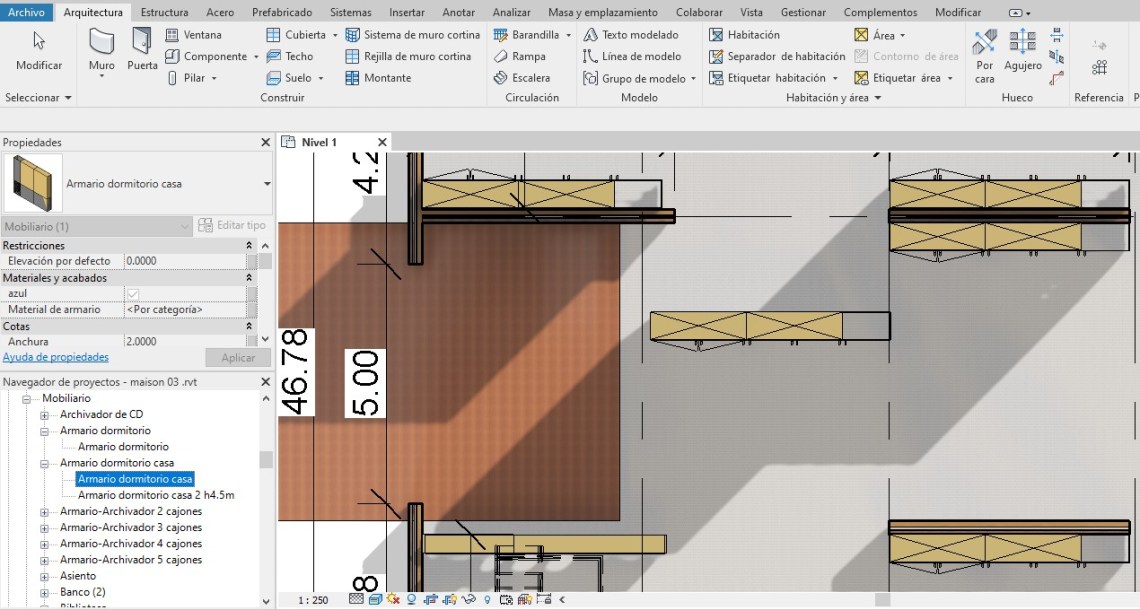

En la Barra de opciones del Entorno de trabajo, se ha de seleccionar las opciones que correspondan, como puede ser Rotar al emplazar…

5064

5065
