REVIT ARCHITECTURE (746) – Familias (17) Familias cargables

Las Familias cargables se utilizan para crear elementos de un edificio y elementos de anotación. Estos elementos de edificio son elementos que no se realizan en obra, sino elementos que se fabrican en taller o fábrica y se instalan en obra, como es el caso de ventanas, puertas, instalaciones, mobiliario, vegetación…

Son Familias que permiten un alto grado de personalización (muy superior al correspondiente a las Familias de sistema) y se crean con archivos RFA externos, los cuales se cargan en los proyectos.

El punto de partida para la creación de una familia cargable es una plantilla que proporciona Revit y que tiene la información necesaria para poder crear la familia. Con esta plantilla se realizan las relaciones paramétricas necesarias para crear el tipo de familia, y se establece la visibilidad y el nivel de detalle en las Vistas. Una vez que se ha creado la familia a partir de la plantilla, se ha de realizar una prueba de funcionamiento de la misma en un proyecto, para poder validar la misma.

6088

Se pueden cargar unas familias en otras para crear nuevas familias.  Esta acción se llama anidado, y permite ahorrar tiempo durante el modelado.

Las Familias cargables son las siguientes:

  • Anotaciones.
  • Balaústres.
  • Muebles de obra.
  • Pilares.
  • Panel de muro cortina por patrón.
  • Paneles del muro cortina.
  • Componentes de detalle.
  • Puertas.
  • Componentes eléctricos.
  • Entorno.
  • Mobiliario
  • Sistema de mobiliario.
  • Instalaciones de iluminación.
  • Masa.
  • Componentes mecánicos.
  • Vegetación.
  • Componentes de fontanería.
  • Perfiles.
  • Ubicación.
  • Equipo especializado.
  • Estructural.
  • Diseño sostenible.
  • Cuadros de rotulación.
  • Ventanas.

Las Familias cargables se pueden encontrar en la Biblioteca de Revit que se instala con el software, otras bibliotecas,  en Internet (por ejemplo, la biblioteca web de Revit), desde Autodesk Seek en Plantillas de Revit o en  páginas web de fabricantes o páginas web de terceros. La mayoría de estas familias son editables.

Si no se encuentra la Familia cargable que se necesita o no se puede modificar una Familia cargable existente, se ha de crear una Familia nueva.

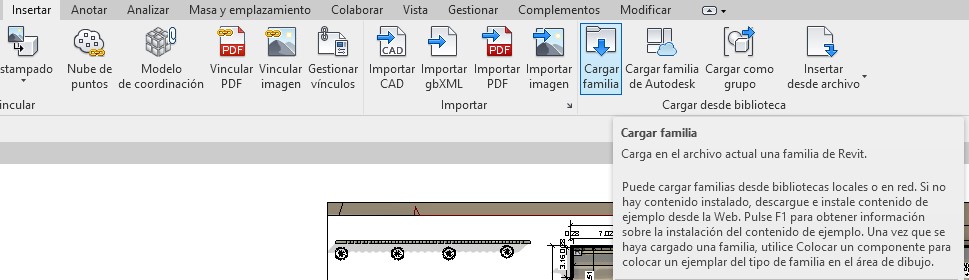

Para poder usar una Familia cargable en un Proyecto o en una Plantilla, se ha de cargar la Familia por medio de la herramienta Cargar familia, y de esta forma la familia forma parte del proyecto y se guarda en el mismo. Esta herramienta se encuentra en Insertar – Cargar desde biblioteca – Cargar familia.

6089

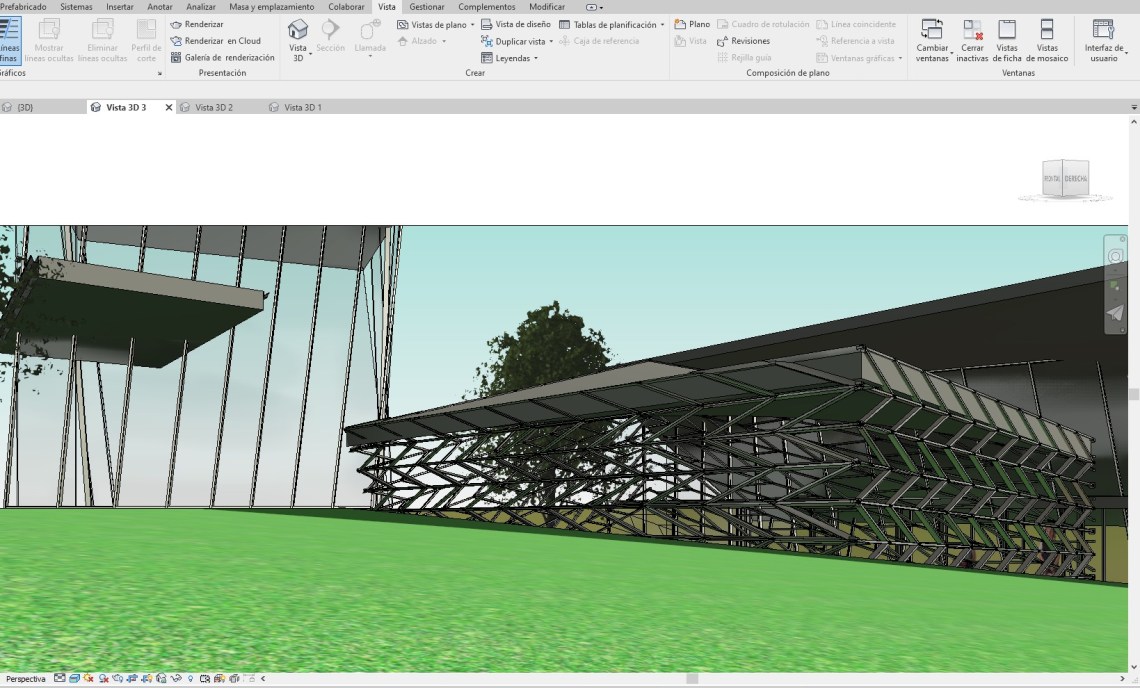

Cuando se carga una Familia cargable que tiene muchos tipos, se puede utilizar un catálogo de tipos, con el objetivo de solamente cargar en el proyecto los tipos que se necesitan. De esta forma los archivos tienen menor tamaño.

6090
