REVIT ARCHITECTURE (759) – Familias (30) Propiedades de los conectores eléctricos

Las Propiedades de los Conectores eléctricos son las siguientes:

Restricciones

  • Bucle de borde centrado. Es el Método de colocación del conector (sólo lectura). Esta opción (Bucle de borde centrado=verdadero) mantiene su punto en el centro del bucle de borde. En la mayoría de los casos, éste es el método mejor para colocar un conector. Corresponde a la opción Colocar en cara, y es más sencilla de usar y adecuada para la mayor parte de los casos.

6174

Gráficos
  • Tamaño en pantalla. El tamaño del Conector se muestra en el Editor de familias.

6175

Cargas- Eléctricas
  • Fase 3 de carga verdadera. Se calcula basándose en (Fase 3 de carga aparente) x (Factor de potencia).
  • Fase 2 de carga verdadera. Se calcula basándose en (Fase 2 de carga aparente) x (Factor de potencia).
  • Fase 1 de carga verdadera. Se calcula basándose en (Fase 1 de carga aparente) x (Factor de potencia).

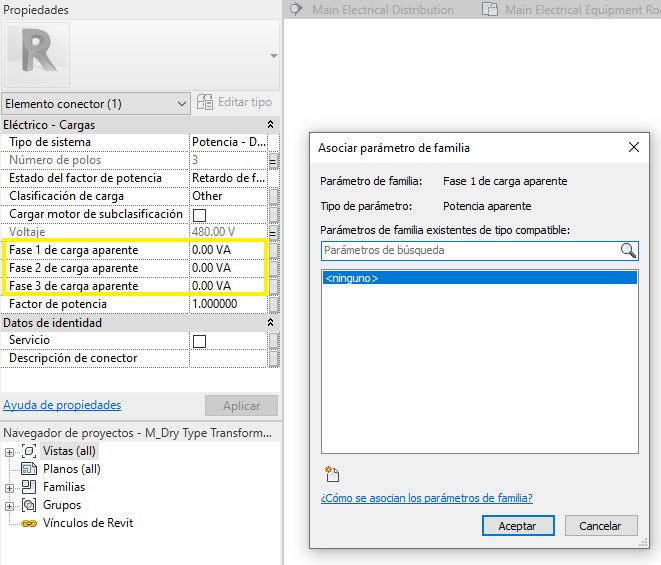

6176

  • Factor de potencia. Es el porcentaje de la potencia atribuido a este Conector. Está activo cuando se especifica que el tipo de sistema es Potencia.

El tipo de sistema se especifica en el cuadro de Propiedades del conector, en el campo Tipo de sistema, donde se accede a un desplegable que permite elegir el tipo de sistema del conector: Potencia equilibrada, Potencia desequilibrada, Teléfono, Seguridad, Alarma de incendios, Timbre de enfermería, Controles y Comunicación.

6178

  • Fase 3 de carga Aparente. Es un parámetro que se calcula a partir de (Voltaje) x (Corriente – Fase 3). Este parámetro se activa cuando el valor de Carga equilibrada es Falso, se ha indicado que el tipo de sistema es Potencia y el número de polos es >2.
  • Fase 2 de carga Aparente. Es un parámetro que se calcula a partir de (Voltaje) x (Corriente – Fase 2). Este parámetro se activa cuando el valor de Carga equilibrada es Falso, se ha indicado que el tipo de sistema es Potencia y el número de polos es >1.
  • Fase 1 de carga Aparente. Es un parámetro que se calcula a partir de (Voltaje) x (Corriente – Fase 1). Este parámetro se activa cuando el valor de Carga equilibrada es Falso, se ha indicado que el tipo de sistema es Potencia.

6177

  • Carga aparente. Es un parámetro que se calcula a partir de (Voltaje) x (Corriente). Este parámetro se activa cuando el valor de Carga equilibrada es Verdadero, se ha indicado que el tipo de sistema es Potencia.
  • Voltaje. Es un parámetro que sólo está activo cuando el Tipo de sistema del conector es Potencia. Es el valor de Voltaje, y es sólo de lectura.
  • Tipo de sistema. El tipo de sistema se especifica en el cuadro de Propiedades del conector, en el campo Tipo de sistema, donde se accede a un desplegable que permite elegir el tipo de sistema del conector: Potencia equilibrada, Potencia desequilibrada, Teléfono, Seguridad, Alarma de incendios, Timbre de enfermería, Controles y Comunicación.

6178

  • Clasificación de la carga. Los valores posibles para este parámetro son: HVAC (Calefacción, Ventilación, y Aire acondicionado), Iluminación, Potencia, Otros.

6179

  • Estado del factor de potencia. Existe un desplegable para este parámetro, en el que se puede elegir entre las opciones Retardo de fase y Avance de fase.

6180

  • Número de polos. Los valores posibles para este parámetro son 1, 2, o 3.

6181

Datos de identidad

  • Índice. Es un identificador único para cada conector de una Familia. Es un valor de sólo lectura.
  • Conector principal. Sólo se permite un único conector principal para cada disciplina en cada familia. En la tabla de planificación que se exporta, los datos que aparecen son los del conector principal.
  • Descripción del conector. Se puede indicar una descripción del conector.
  • Servicio. Si/No. Este parámetro indica que el conector se exporta en un servicio de emplazamiento a un archivo de Autodesk Exchange (ADSK).

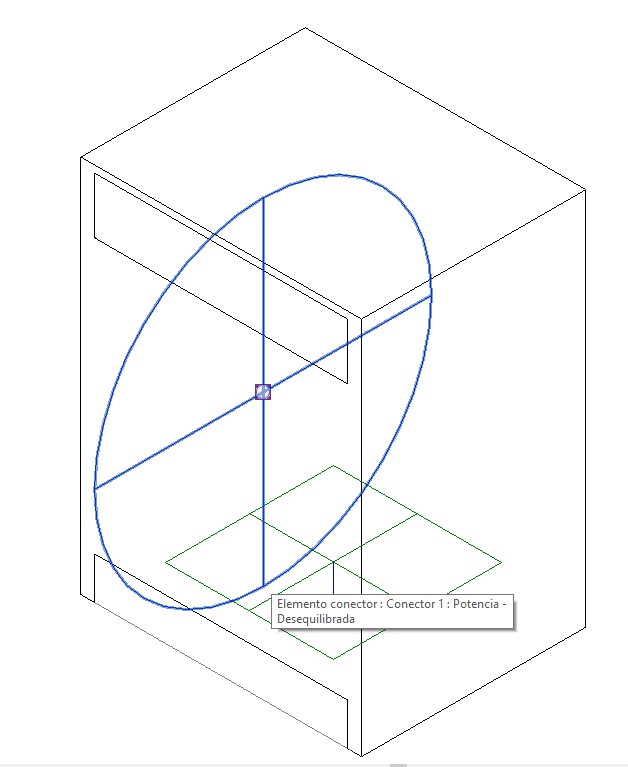

6182

6183
