REVIT ARCHITECTURE (760) – Familias (31) Propiedades de los conectores mecánicos (tuberías)

Las Propiedades de los Conectores mecánicos (Tuberías) son las siguientes:

Restricciones

  • Bucle de borde centrado. Es el Método de colocación del conector (sólo lectura). Esta opción (Bucle de borde centrado=verdadero) mantiene su punto en el centro del bucle de borde. En la mayoría de los casos, éste es el método mejor para colocar un conector. Corresponde a la opción Colocar en cara, y es más sencilla de usar y adecuada para la mayor parte de los casos.

6184

  • Ángulo. Para familias de ángulos ajustables (como son los codos y las conexiones en T ajustables), para introducir el valor del ángulo en la familia

Gráficos

  • Tamaño en pantalla. El tamaño del Conector se muestra en el Editor de familias.

Mecánico

  • Unidades de la instalación. Este parámetro solamente está activo cuando el tipo de sistema es Sanitario, Agua caliente doméstica o Agua fría doméstica, y la Configuración de flujo es de Unidades de instalación.

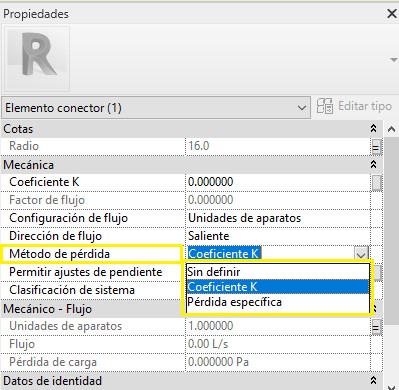

  • Coeficiente K. El Coeficiente K (Factor K) solamente puede editarse si el Método de pérdida está establecido como Coeficiente K.

6185

  • Factor de flujo. Es el porcentaje de flujo de un sistema que tiene un conector. Solamente está activo cuando la Configuración de flujo está establecida como Sistema.

6186

  • Flujo. Es el coeficiente de flujo volumétrico de fluido a través de conector.

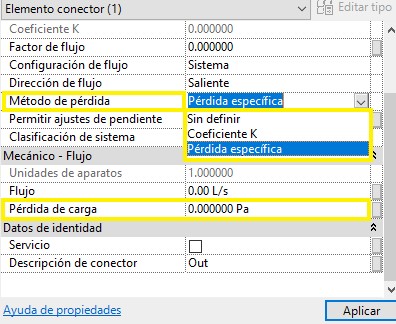

  • La pérdida de carga. Solamente está activa cuando el Método de pérdida es Pérdida específica.

6187

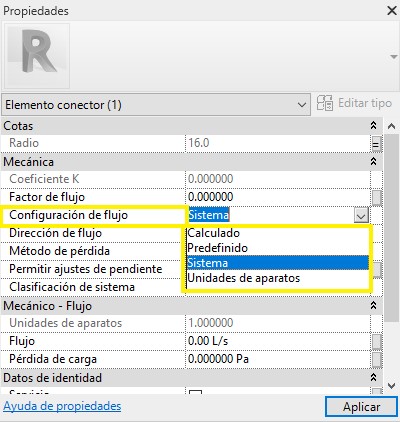

  • Configuración de flujo. Los valores que se pueden seleccionar para este parámetro son: Calculado, Predefinido, Sistema y Unidades de aparatos.

6188

  • Dirección de flujo. Para este parámetro se puede seleccionar uno de los dos valores siguientes: Entrante o saliente.

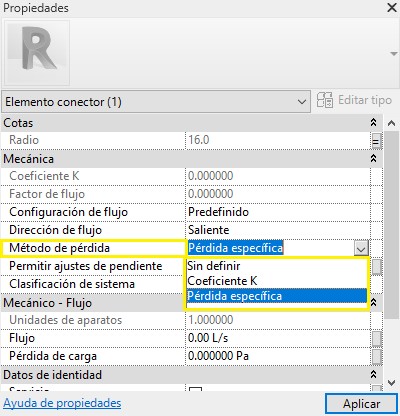

  • Método de pérdida. Los valores que se pueden seleccionar para este parámetro son: Sin definir, Coeficiente K o Pérdida específica.

6189

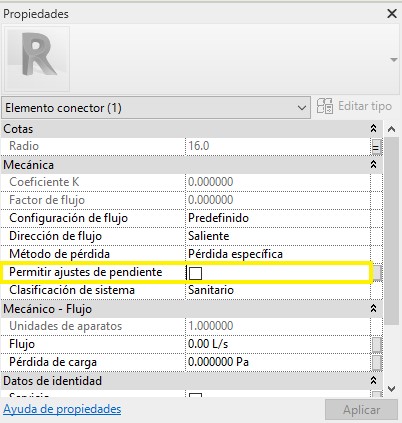

  • Permitir ajustes de pendiente. Los valores que se pueden utilizar son: Seleccionado o No seleccionado.

6190

  • Tipo de sistema. Los valores que permite este parámetro son: Sin definir, Suministro hidrónico, Retorno hidrónico, Sanitario agua fría doméstica, Agua caliente doméstica, Protección contra incendios, Ventilación, Otro, Protección contra incendios húmeda, Protección contra incendios seca, Protección contra incendios preventiva, Protección contra incendios de otro tipo, Unión y Global.

6191

Cotas

  • Radio. El valor del radio del conector.

Datos de identidad

  • Índice. Es un identificador único para cada conector de una Familia. Es un valor de sólo lectura.
  • Conector principal. Sólo se permite un único conector principal para cada disciplina en cada familia. En la tabla de planificación que se exporta, los datos que aparecen son los del conector principal.
  • Descripción del conector. Se puede indicar una descripción del conector.
  • Servicio. Si/No. Este parámetro indica que el conector se exporta en un servicio de emplazamiento a un archivo de Autodesk Exchange (ADSK).

6192
