REVIT ARCHITECTURE (762) – Familias (33) Texto de etiquetas

Un Texto de etiquetas es un marcador de posición del texto que tiene una Etiqueta o un Cuadro de rotulación.

En el Editor de familias, se puede crear un Texto de etiquetas a partir de un Cuadro de rotulación o una Familia de etiquetas.

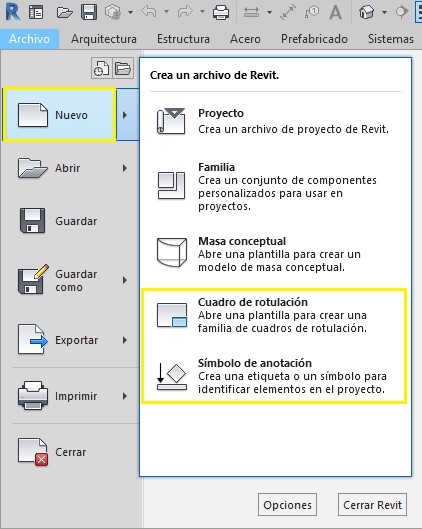

Para crear un Texto de etiqueta, se ha de seguir el siguiente itinerario: Nuevo – Símbolo de anotación o Cuadro de rotulación.

6203

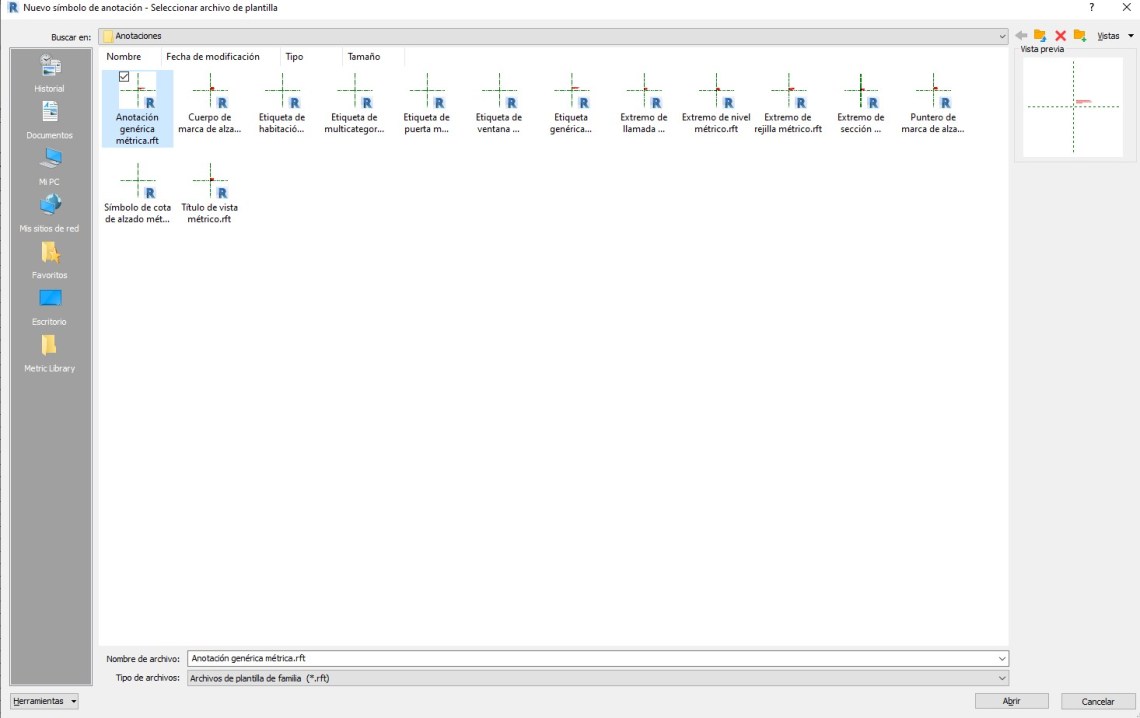

Aparece un Cuadro de diálogo Nuevo símbolo de anotación – Seleccionar archivo de la plantilla, donde se ha de seleccionar el archivo que se quiere utilizar como plantilla para crear la familia de texto.

6204

6205

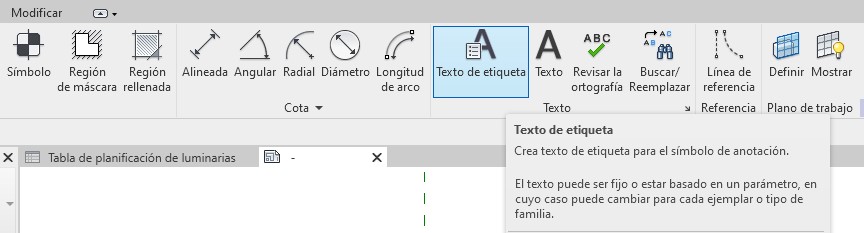

En el Editor de familias, se ha de seguir el siguiente itinerario: Inicio – grupo Texto – Texto de etiqueta.

6206

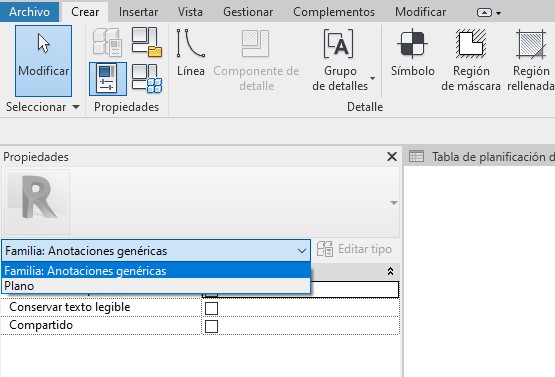

En el Selector de tipo, se ha de seleccionar el tipo de etiqueta.

6207

En el grupo Alineación, se ha de seleccionar el tipo de alineación del texto: Alinear a la parte superior, Alinear al centro, Alinear a la parte inferior, Alineación a la izquierda, Alineación al centro, Alineación a la derecha.

6208

En el Area de dibujo se ha de realizar clic para colocar la Etiqueta. De esta forma, se abre un Cuadro de diálogo Editar etiqueta.

6209

Se puede modificar los parámetros de la etiqueta en este Cuadro de diálogo.
