REVIT ARCHITECTURE (761) – Familias (32) Propiedades de los conectores mecánicos (Aire acondicionado)

Las Propiedades de los Conectores mecánicos (Aire acondicionado) son las siguientes:

Restricciones

  • Bucle de borde centrado. Es el Método de colocación del conector (sólo lectura). Esta opción (Bucle de borde centrado=verdadero) mantiene su punto en el centro del bucle de borde. En la mayoría de los casos, éste es el método mejor para colocar un conector. Corresponde a la opción Colocar en cara, y es más sencilla de usar y adecuada para la mayor parte de los casos.

6193

  • Ángulo. Para familias de ángulos ajustables (como son los codos y las conexiones en T ajustables), para introducir el valor del ángulo en la familia

Gráficos

  • Tamaño en pantalla. El tamaño del Conector se muestra en el Editor de familias.

Mecánico

  • Factor de flujo. Es el porcentaje de flujo de un sistema que tiene un conector. Solamente está activo cuando la Configuración de flujo está establecida como Sistema.
  • Coeficiente de pérdida. Solamente está activa cuando el Método de pérdida es Coeficiente.

6195

  • Configuración de flujo. Los valores que se pueden seleccionar para este parámetro son: Calculado, Predefinido, y Sistema.

6196

  • Dirección de flujo. Para este parámetro se puede seleccionar uno de los dos valores siguientes: Entrante,  saliente o Bidireccional.

6197

  • Tipo de sistema. Los valores que permite este tipo de parámetro son: Suministro de aire, Aire de retorno, Aire viciado, Otro aire, Unión y Global.

6198

  • Método de pérdida. Los valores que se pueden seleccionar en este parámetro son: Sin definir, Coeficiente y Pérdida específica.

6199

Mecánico – Flujo de aire

  • Caída de presión/Pérdida de carga. Este parámetro solamente está activo cuando el Método de pérdida es Pérdida específica.
  • Flujo. Es la cantidad de aire que circula por el conector.

6200

Cotas

  • Forma. Los valores de este parámetro que se pueden seleccionar de un desplegable disponible son: Redondo, Rectangular u Oval.

6201

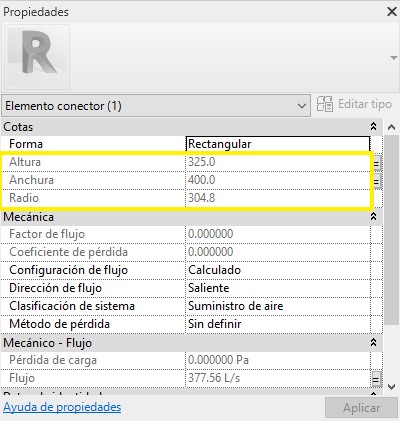

  • Altura. Cuando la forma del conector es Rectangular, este parámetro es la altura.
  • Anchura. Cuando la forma del conector es Rectangular, este parámetro es la anchura.
  • Radio. Cuando la forma del conector es Redondo, este parámetro es la altura.

6202

Datos de identidad

  • Índice. Es un identificador único para cada conector de una Familia. Es un valor de sólo lectura.
  • Conector principal. Sólo se permite un único conector principal para cada disciplina en cada familia. En la tabla de planificación que se exporta, los datos que aparecen son los del conector principal.
  • Descripción del conector. Se puede indicar una descripción del conector.
  • Servicio. Si/No. Este parámetro indica que el conector se exporta en un servicio de emplazamiento a un archivo de Autodesk Exchange (ADSK).
  • Índice de conectores de vínculos. Si no hay ningún conector vinculado, el valor de este parámetro es -1.

6194

Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
