REVIT ARCHITECTURE (790) – Familias (61) Editor de familias (2) Tipos de familia

En el artículo REVIT ARCHITECTURE (789) – Familias (60) Editor de familias (1) Introducción   se ha explicado de forma general qué es el Editor de familias.

En este artículo se inicia la explicación de las diferentes Herramientas que tiene el Editor de familias.

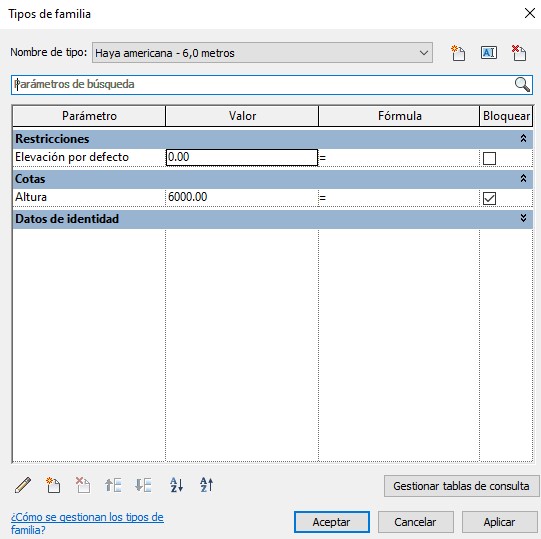

La herramienta Tipos de familia se encuentra en la ficha Crear – grupo Propiedades – Tipos de familia. Por medio de la selección de esta herramienta, se accede a un Cuadro de diálogo llamado Tipos de familia.

6385

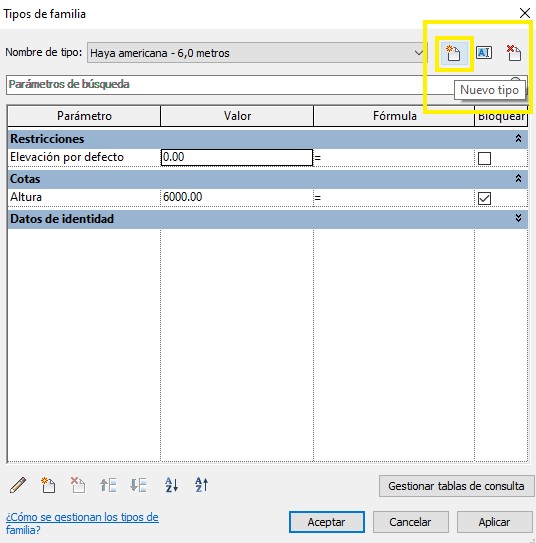

En este cuadro de diálogo se puede crear nuevos Tipos de familia, con la opción Nuevo tipo que se encuentra en la parte superior derecha del cuadro de diálogo.

6386

Cuando se selecciona la opción Nuevo tipo, aparece otro cuadro de diálogo donde hay que introducir el nombre del nuevo tipo de familia que se va a crear.

6387

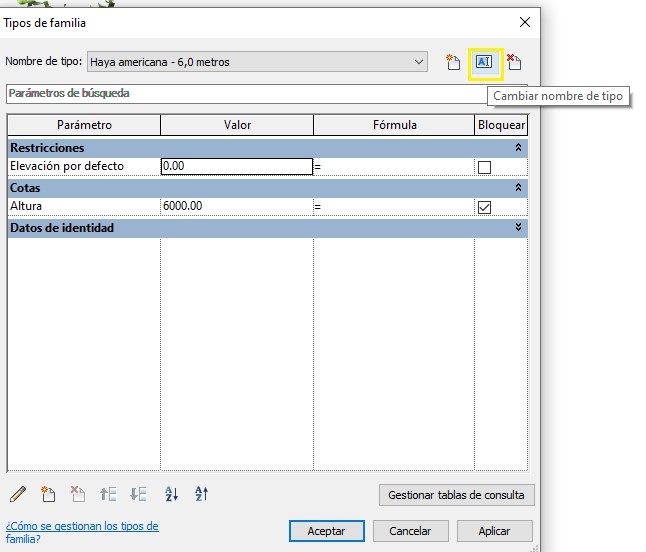

También existe la opción Cambiar nombre del tipo, donde aparece un Cuadro de diálogo con el nombre de la familia actual, en el cual se puede modificar dicho nombre.

6388

6390

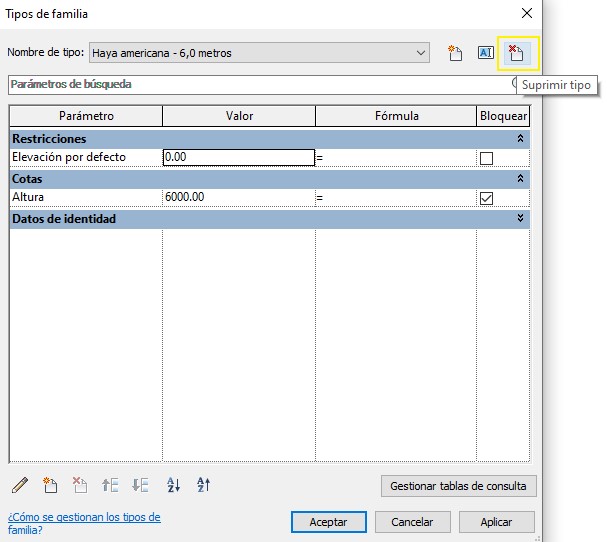

Con la opción Suprimir tipo, se elimina el tipo de familia actual.

6389

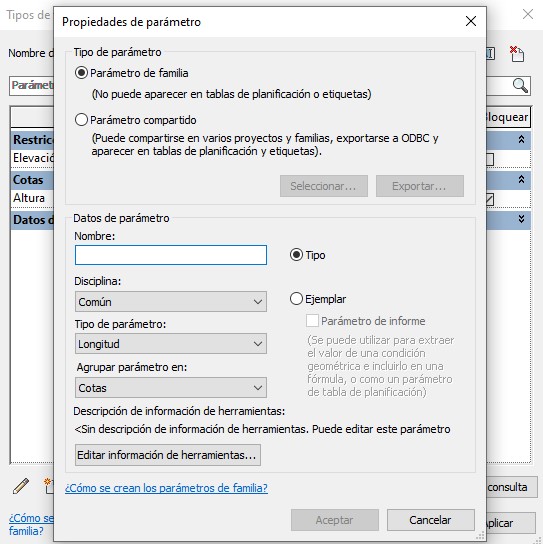

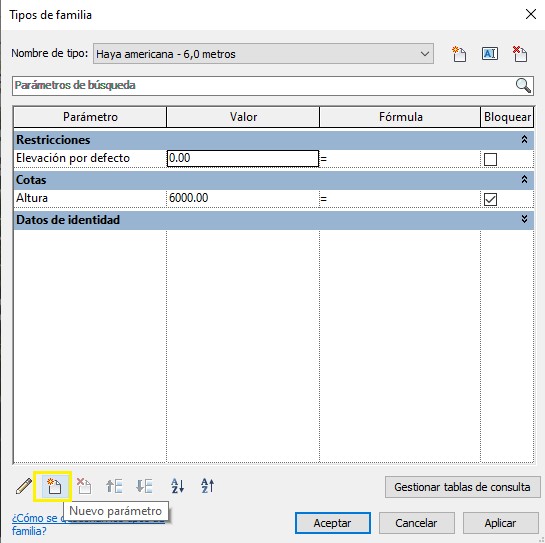

Así mismo, se pueden crear Parámetros de ejemplar y de tipo. Con la opción Nuevo parámetro que se encuentra en la parte inferior del Cuadro de diálogo, se accede a un nuevo Cuadro de diálogo Propiedades de parámetro, donde se puede crear un Parámetro de ejemplar o un Parámetro de tipo.

6391

6392

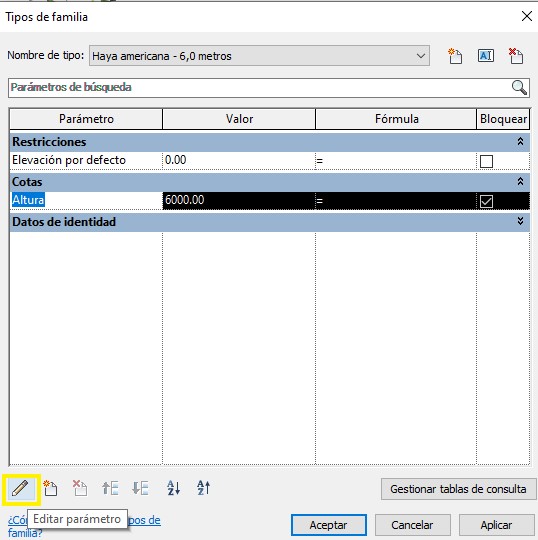

También se puede editar un parámetro existente en el Cuadro de diálogo Tipos de familia, por medio de la herramienta que se encuentra en la parte inferior del cuadro, llamada Editar parámetro.

6393

Y existen en este cuadro unas herramientas que ayudan en el trabajo con parámetros del cuadro, como son Suprimir parámetro, Subir parámetro (respecto la posición actual que tiene en el cuadro), Bajar parámetro, Ordenar los parámetros de forma ascendente y Ordenar los parámetros de forma descendente. Todas estas herramientas se encuentran en la parte inferior del cuadro de diálogo al lado de Crear parámetro.

6394
