REVIT ARCHITECTURE (791) – Familias (62) Editor de familias (3) herramienta Cota

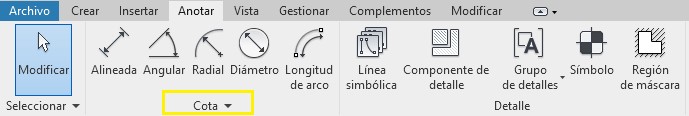

La herramienta Cota se encuentra en Anotar – grupo Cota.

6395

Con la herramienta Cota se colocan cotas permanentes en una familia, además de las que crea Revit cuando se crea la geometría de la familia.

6396

Esta herramienta Cotas es importante si se ha de crear varios tamaños de una misma familia.

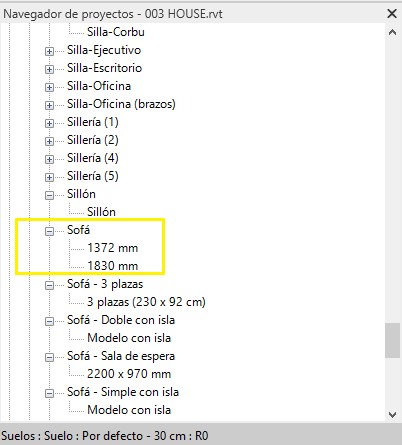

En el siguiente ejemplo de familia de sofá, se puede ver que se han creado dos tamaños de familia para el mismo sofá. La longitud de sofá 1372mm y 1830 mm con la misma anchura de sofá.

6397

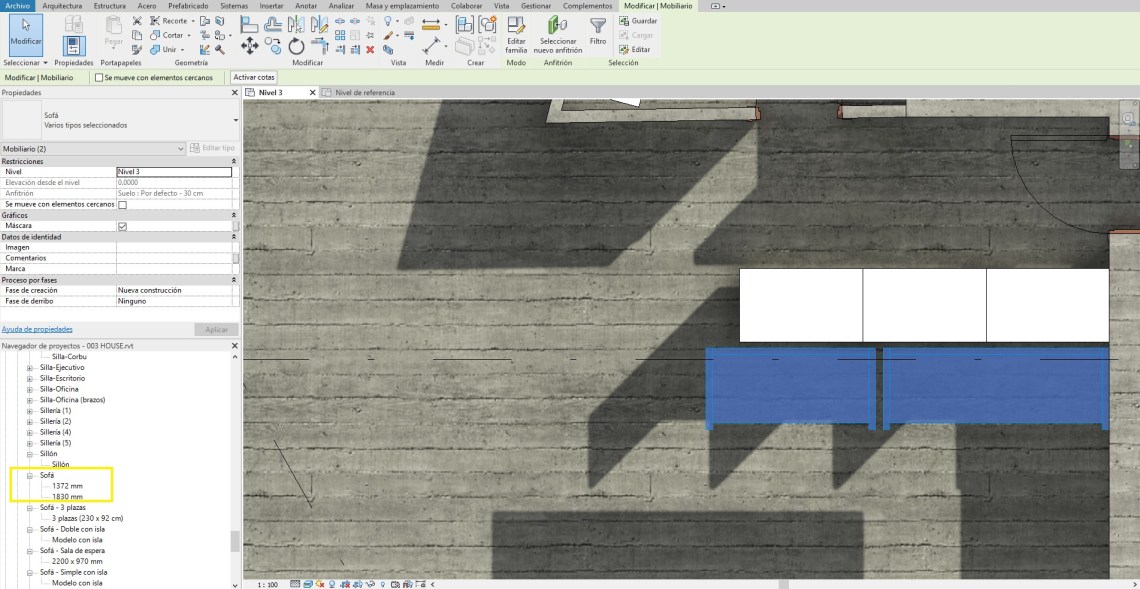

Vista de planta de proyecto donde se encuentran emplazados los dos sofás (seleccionados).

6398

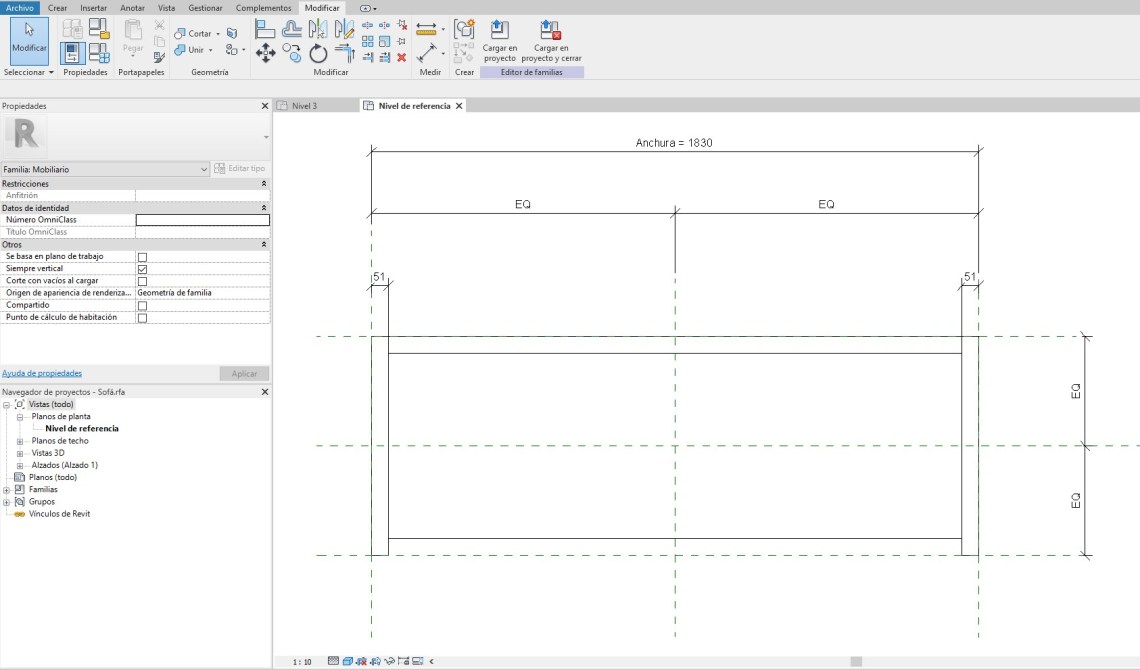

Tanto el Sofá de longitud 1830 mm como el sofá de longitud 1372mm, tienen  creada una cota de valor de longitud total del sofá de 1830mm.

6399

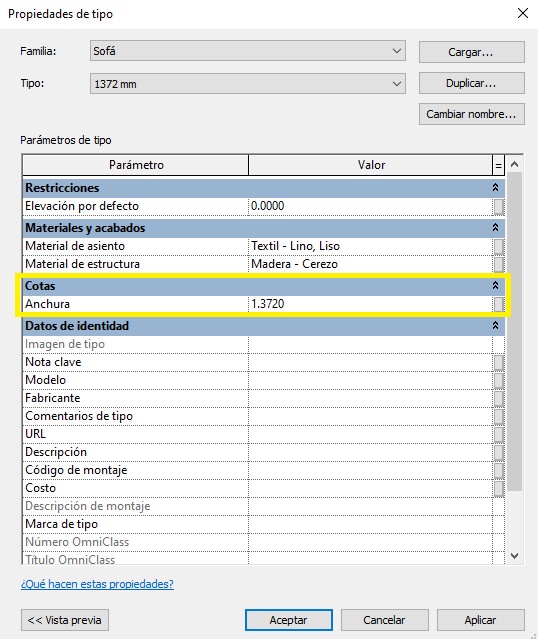

En el cuadro de diálogo Propiedades de tipo, en el apartado Cotas, para el parámetro de longitud total del sofá creado (llamado «anchura» en el ejemplo), se indica el valor de longitud de cada tamaño del sofá. Por ejemplo, para el caso del sofá de longitud 1370 mm se indica ese valor.

6400

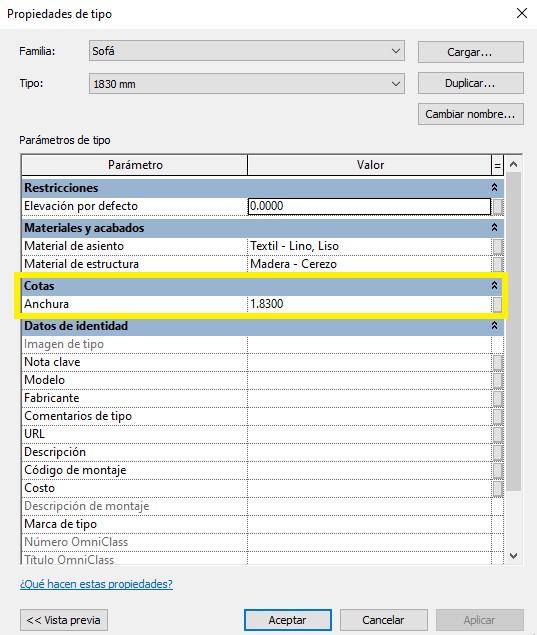

Para el caso de longitud 1830 mm en el cuadro de diálogo Propiedades de tipo, en apartado Cotas, y parámetro «anchura» se indica el valor 1830mm.

6401

La cota anchura creada en la familia de sofá , permite crear diferentes longitudes del sofá. Como ya se ha indicado esta cota aparece de igual valor en todas las familias (mayor dimensión…).

6402

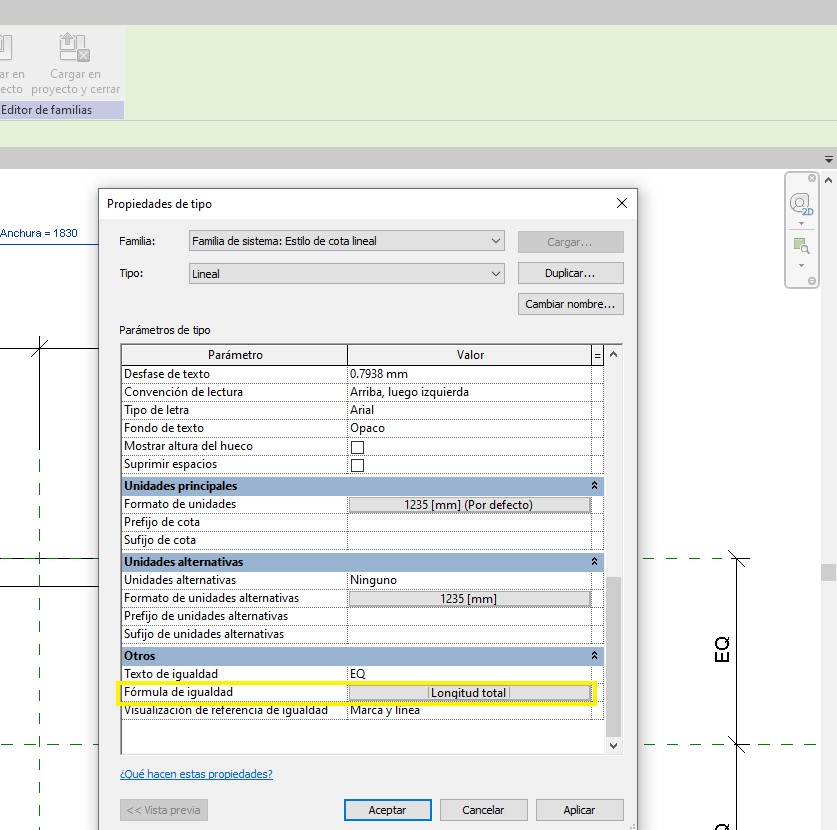

En el ejemplo de sofá esta cota tiene una fórmula de igualdad de Longitud total.
