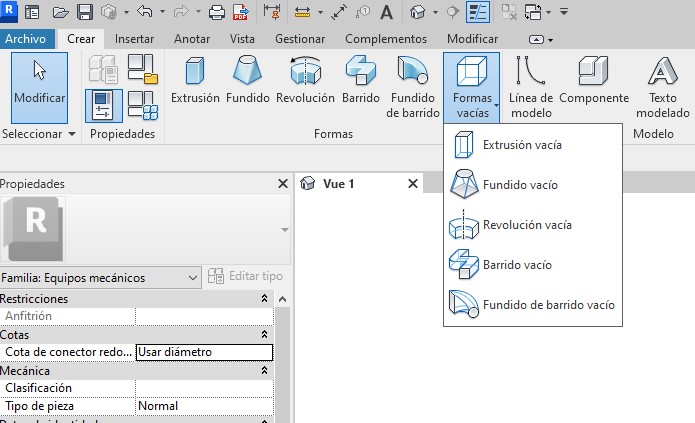

Otra de las Herramientas del Editor de familias, es la herramienta Forma vacía, a la cual se puede acceder por medio de Crear – Formas vacías.
Esta herramienta permite cortar la geometría sólida de una familia, de forma que la superfície cortada está vacía.

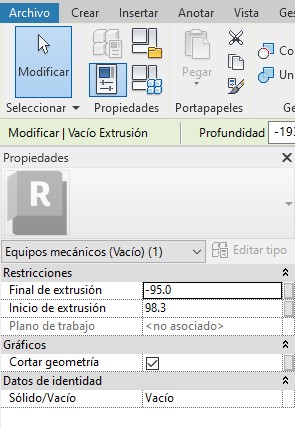

En el siguiente ejemplo se ha utilizado una Forma vacía realizada con el procedimiento de Extrusión para cortar una superfície sólida de Tablón de madera, de forma que se ha podido obtenir a partir de esta superfície un panel de lamas.
El resultado final es el siguiente panel corredero de lamas de madera, como protección solar de fachada.
Y su aplicación a un proyecto de fachada, con el resultado siguiente:
Para más información se puede consultar los artículos:
Revit architecture (358) – Creación de Geometría sólida o vacía. Cortar geometría
