Revit architecture (358) – Creación de Geometría sólida o vacía. Cortar geometría

Para Cortar una geometría, se ha de seleccionar la Herramienta Cortar Geometría, seleccionar los elementos que se han de cortar y los que no, y no se ha de tener en cuenta el momento en que se ha creado la Geometría.

Esta herramienta Cortar geometría, se puede utilizar para Incrustar un Muro cortina, así como se utilizan para Familias. (También la herramienta de No cortar geometría).

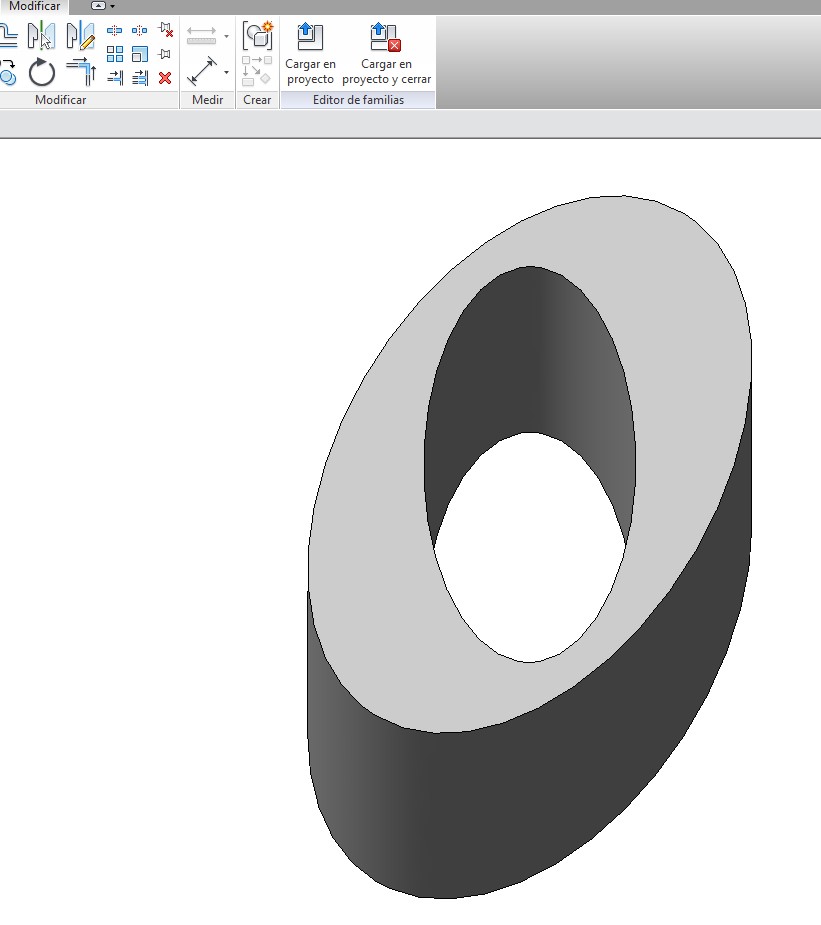

Se va a realizar un ejemplo para ver el funcionamiento de esta herramienta. Para ello se realizará en el Editor de familias, una Geometría sólida. Puede realizarse una Familia primitiva o bien varias primitivas unidas. El paso siguiente es crear un Vacío que perfore la Familia sólida creada.

1474

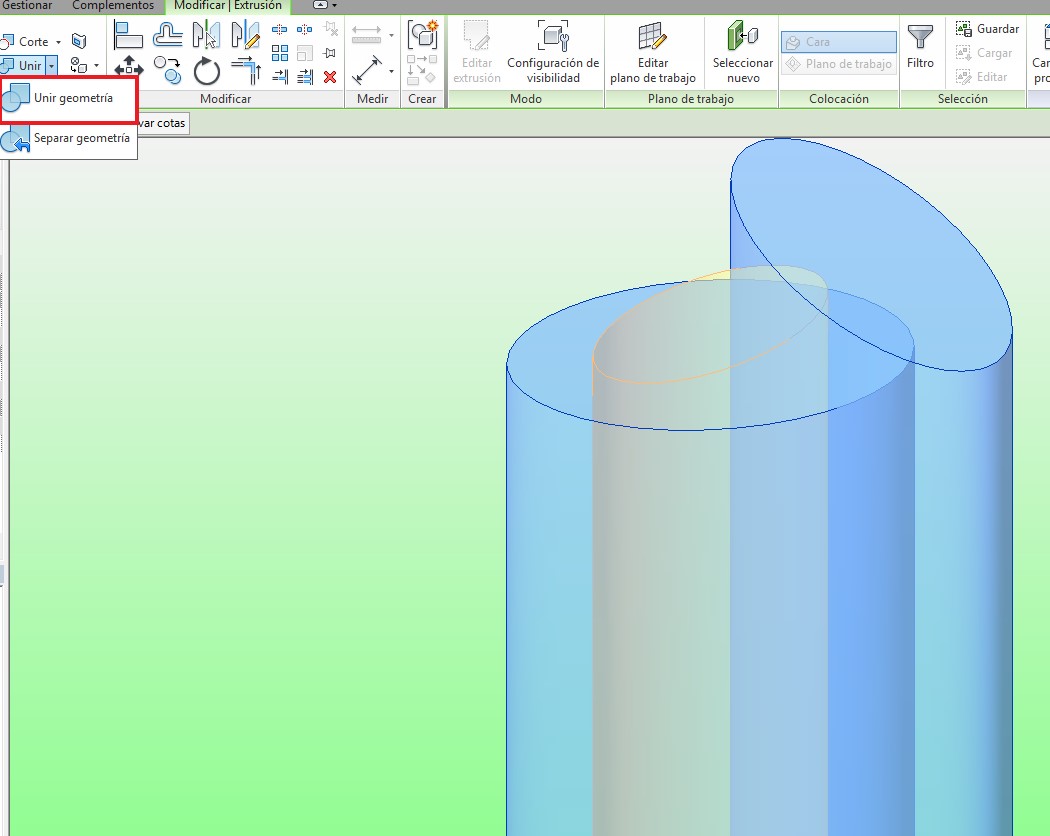

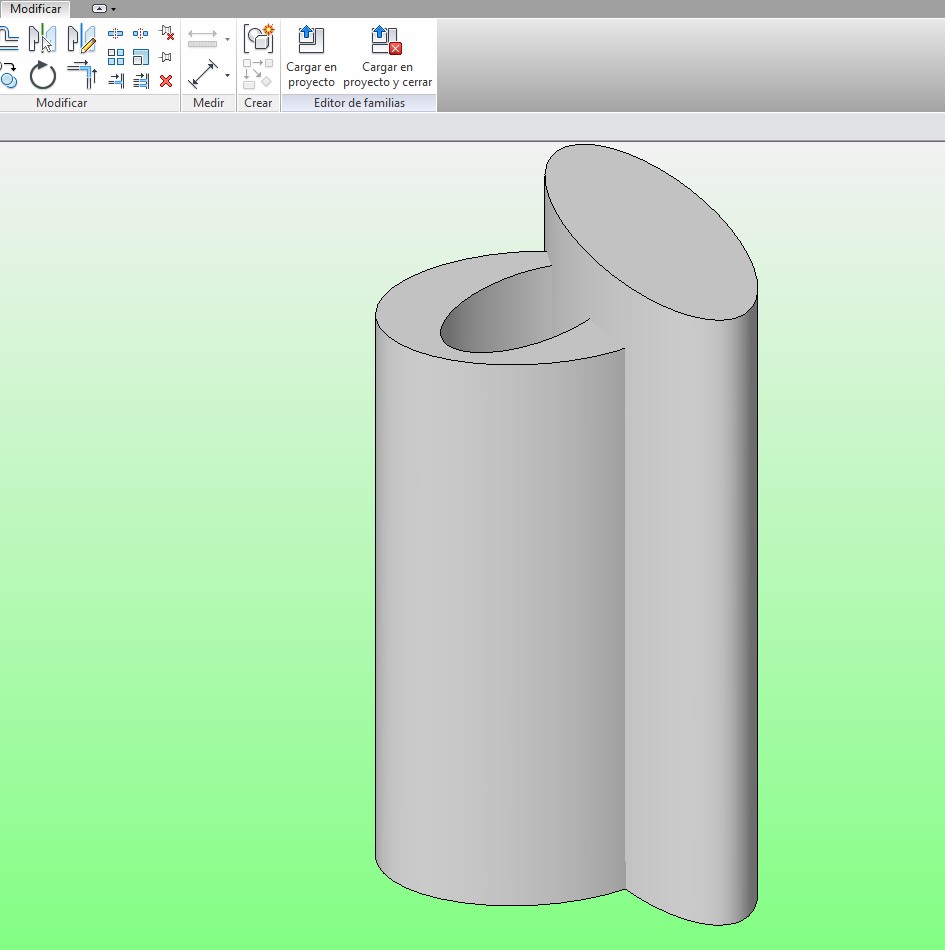

Y luego procederemos a realizar otra geometría sólida que se unirá con la anterior.

1475

1476

En la ficha Modificar – Geometría – Cortar geometría, se ha de seleccionar el vacío creado, de forma que el cursor del ratón cambia. Ahora se ha de seleccionar el elemento de Geometría creado antes. Es cuando el programa Corta este elemento de geometría seleccionado.

1477

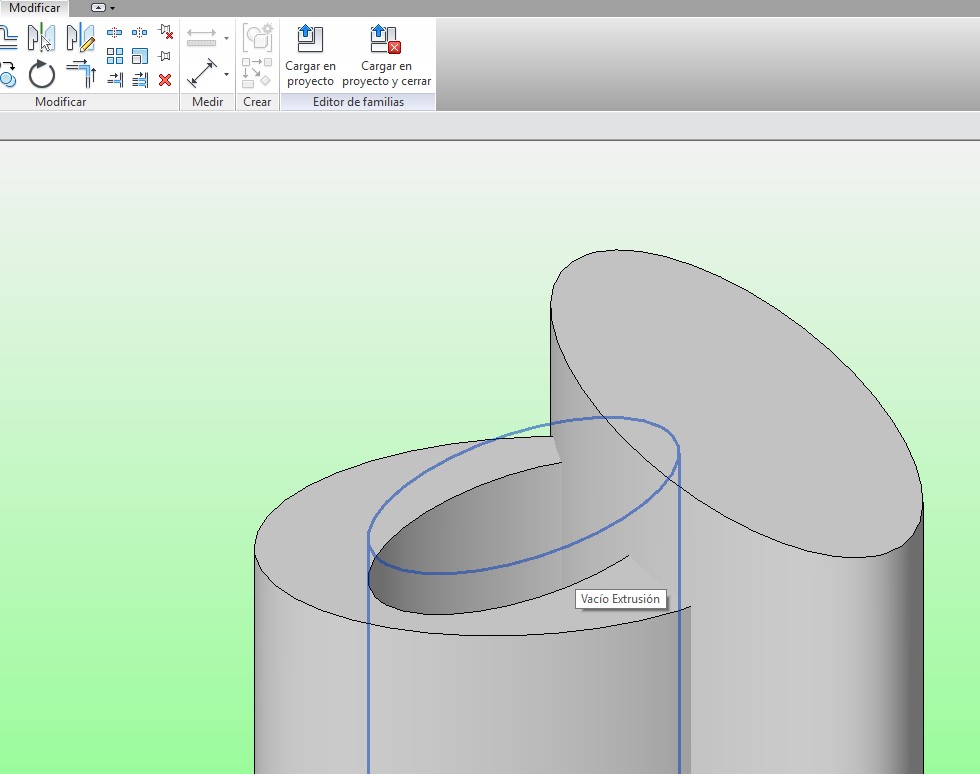

Para deshacer los cortes realizados en la Geometría hay que ir al Editor de familias y en la ficha superior Modificar – Geometría – Cortar – Deshacer geometría, hay que seleccionar el vacío.

1478

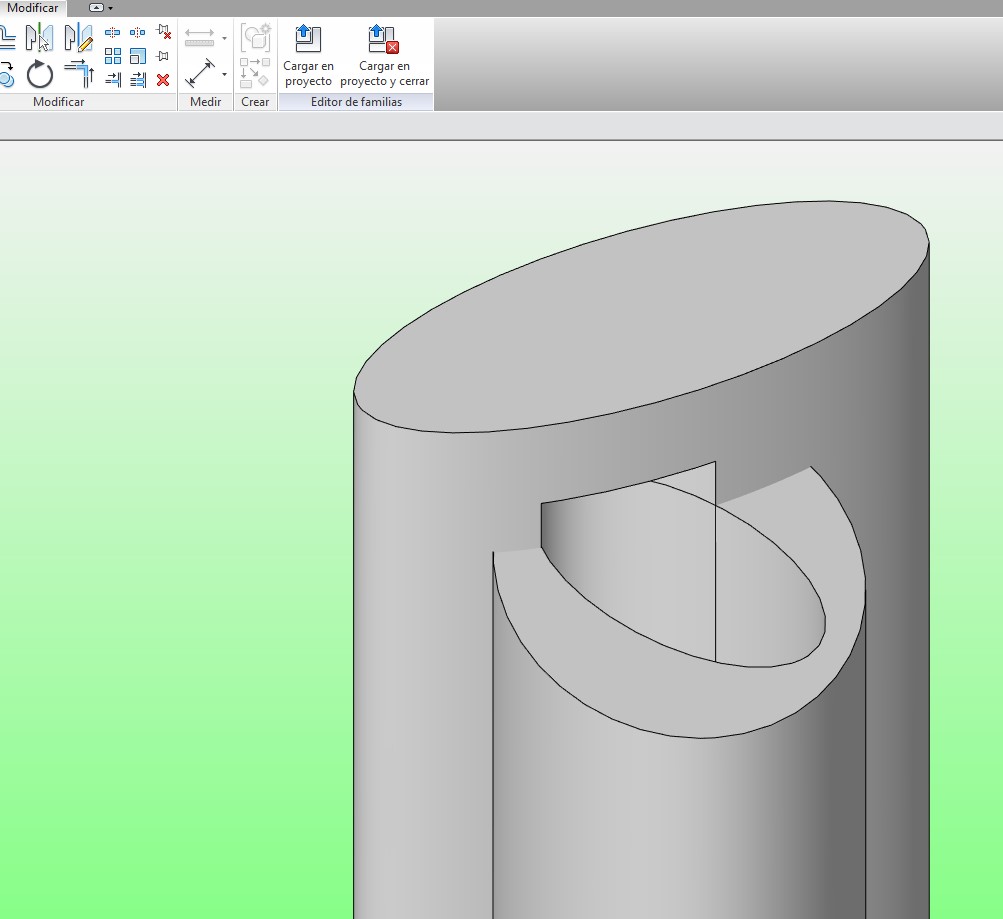

El cursor del ratón se modifica y aparece otro símbolo, y hay que seleccionar el sólido que se quiere cortar con el vacío.

1479

En caso de que se realice la selección de los elementos de geometría que no se cortan, el vacío aparecerá siempre en la vista.
