REVIT ARCHITECTURE (807) – Familias (78) Planificar una Familia cargable

Antes de crear una Familia cargable, para optimizar este trabajo, se puede revisar una serie de requisitos que se indican a continuación:

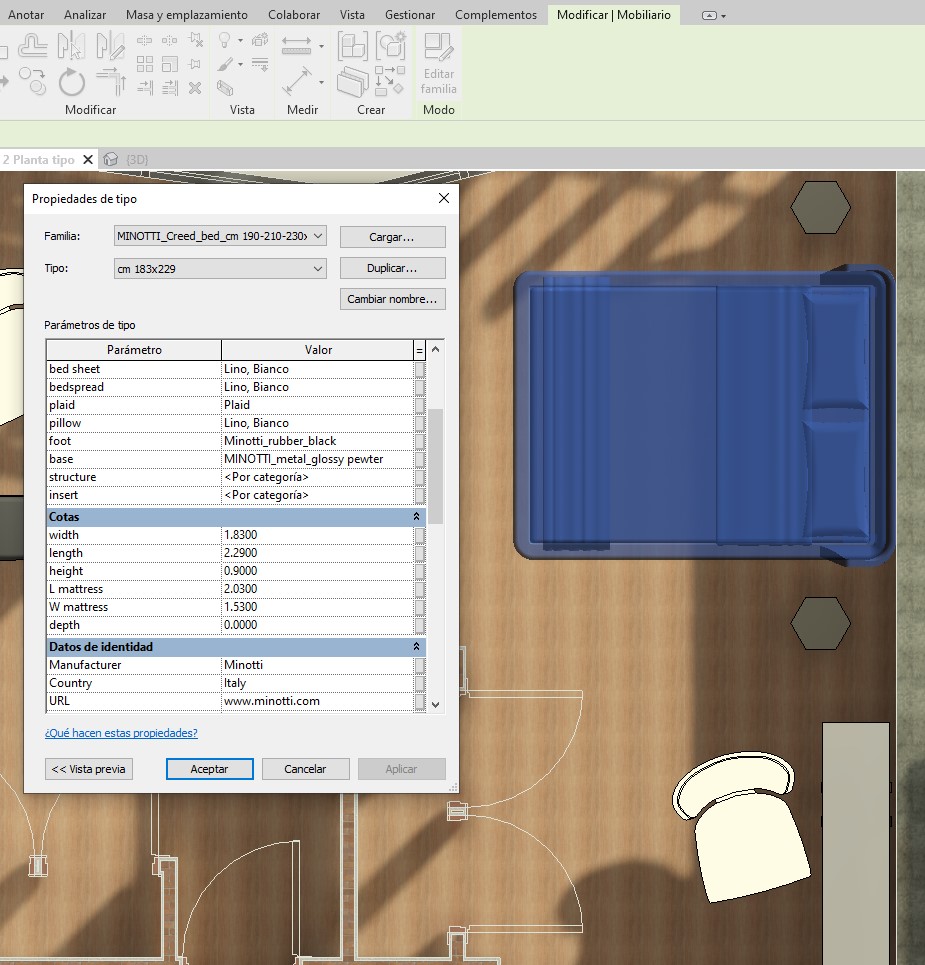

• Familia estándar. Se ha de pensar que la mejor forma de crear una biblioteca de familias, es a partir del concepto de familia estándar, A partir de ella se puede determinar las características concretas para el Proyecto, como pueden ser longitud, anchura, color, material. En el caso de familias personalizadas desde origen, el método más correcto para crearlas es por medio del Editor de familias In situ

•   Visualización de la familia. Se ha de pensar en qué vistas la familia se ha de ver: Vista de plano, Vista de alzado y en Vistas de sección. En las vistas que se ha de ver la familia se ha de definir la Configuración de visibilidad.

• Anfitrión. En caso de familias cargables que se alojan en otros componentes (como en caso de una ventana que se aloja en un muro), se ha de considerar realizar la familia a partir de la plantilla basada en anfitrión. En estos casos, el tipo de anfitrión de la familia determina la plantilla que se tiene que utilizar para crear la familia cargable.

• El nivel de detalle de modelación de la familia. Se ha de pensar en el uso de la familia que determina el nivel de detalle de la misma, de forma que se ahorra tiempo estableciendo el nivel de detalle adecuado para cada familia cargable. Por ejemplo, considerar la distancia del punto de vista a la que normalmente se va a ver esta familia en el proyecto, y que por tanto, será la distancia a la que aparece el elemento de la familia en las renderizaciones y detalles. Si el elemento se ve a una distancia considerable, no es necesario realizar su modelación con un nivel alto de detalle.

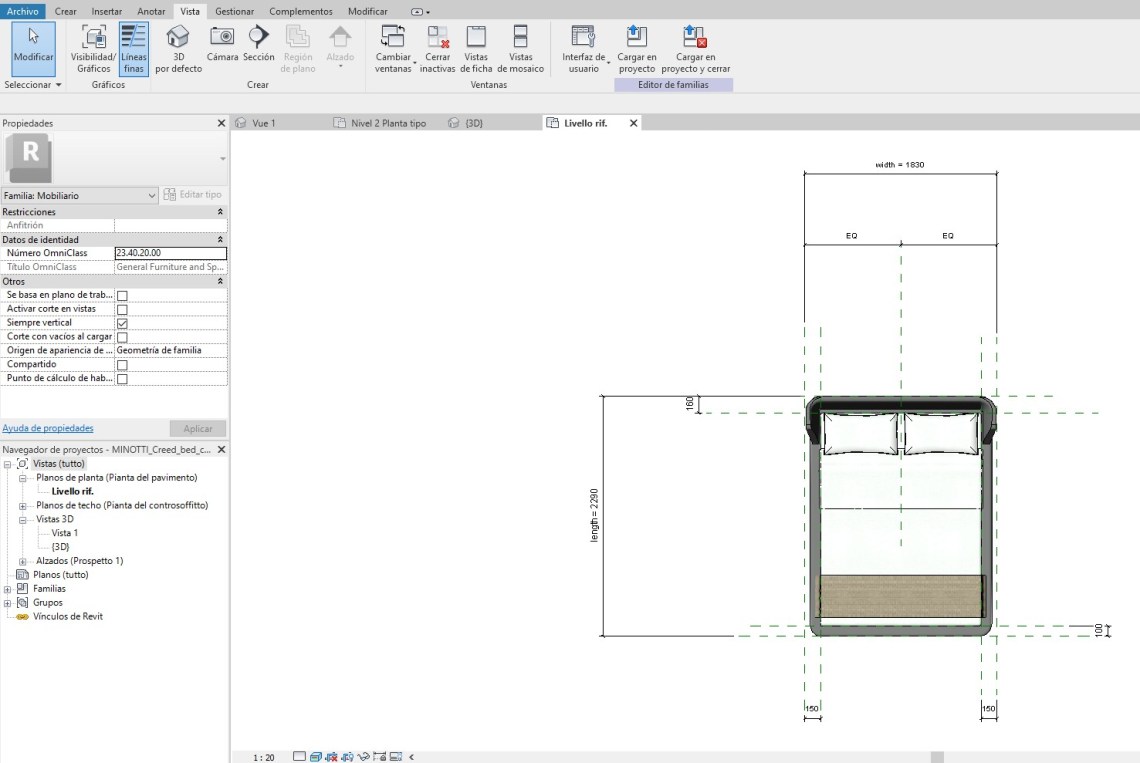

• Origen de la familia. Pensar en el punto de inserción de la familia de forma que sea útil y ahorre tiempo a la hora de insertar la familia en el proyecto.

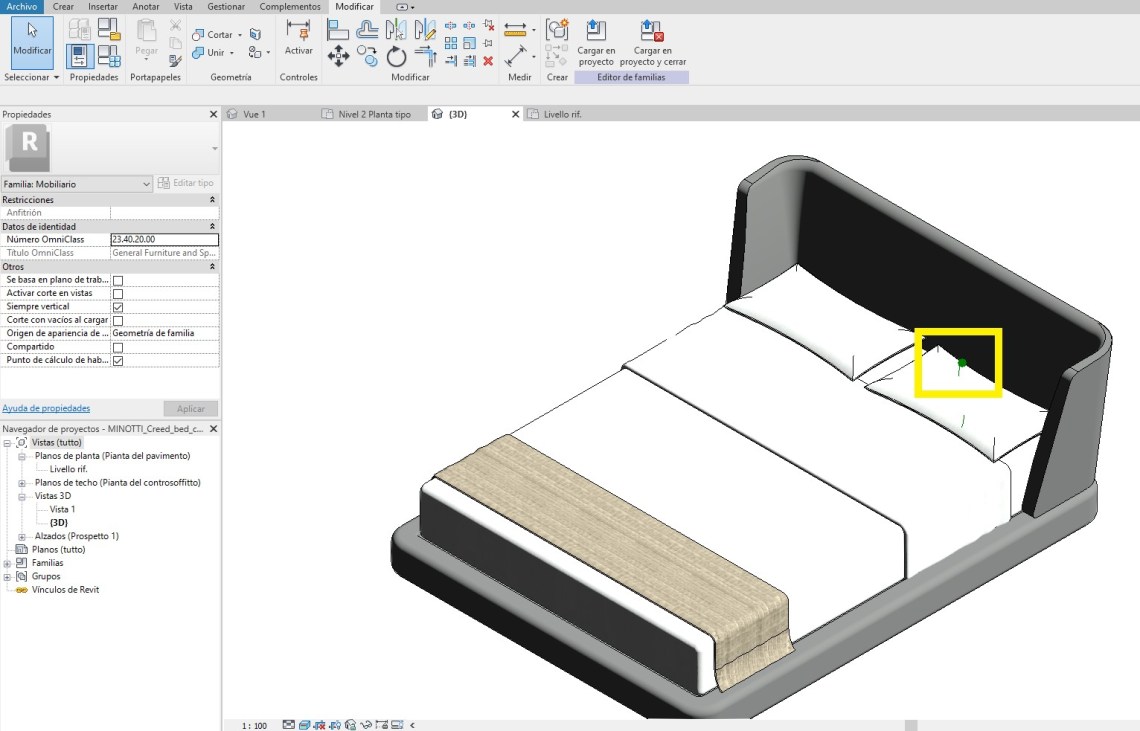

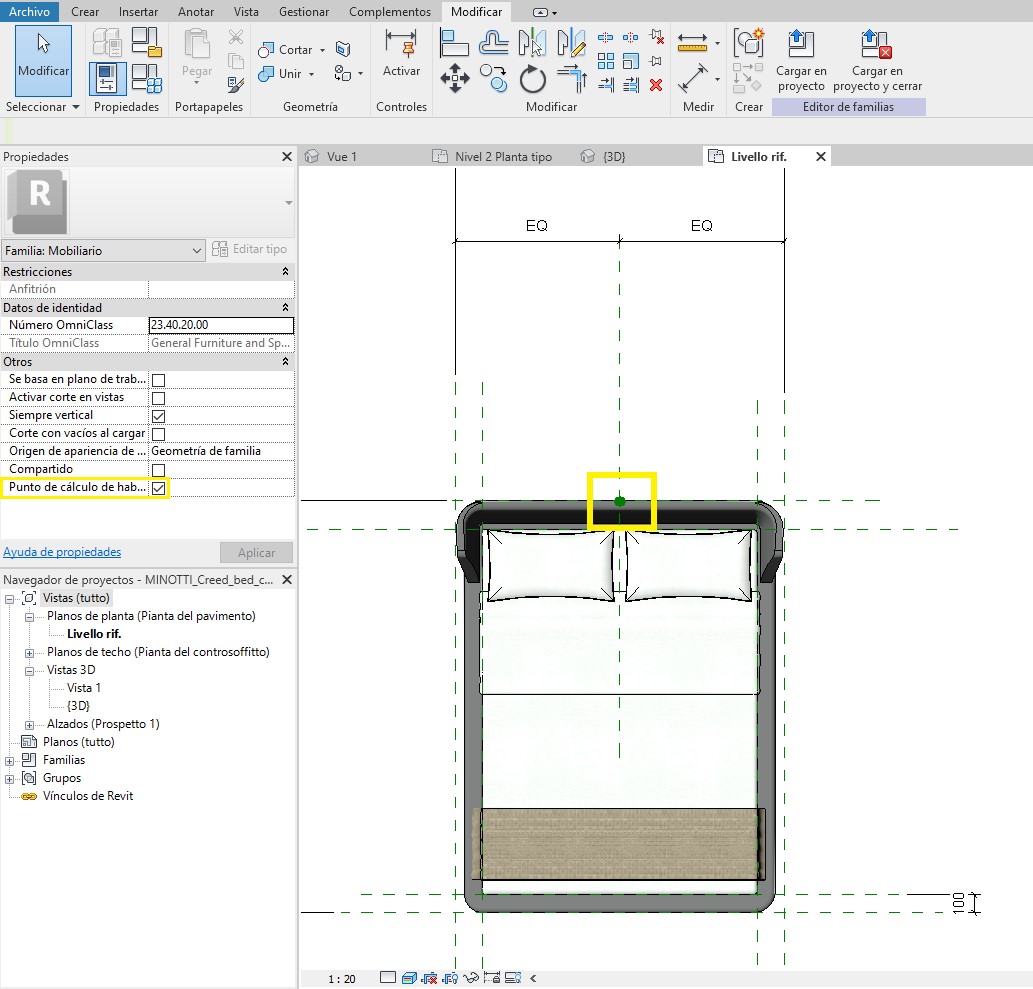

• Punto de cálculo de habitación. Un elemento de familia que informa sobre habitación o espacio para parámetro de las tablas de planificación puede tener un punto de cálculo de habitación. Las siguientes categorías de familia tienen un punto de cálculo de habitación.
• Muebles de obra
