REVIT ARCHITECTURE (810) – Familias (81) Inicio del trabajo (3) Plano de referencia

El primer paso para crear una familia es realizar los Planos de referencia, de forma que se pueda relacionar la Geometría con los Planos de referencia.

La realización de estos planos de referencia se ha de ejecutar teniendo presente los siguientes criterios:

  • Estos planos de referencia han de ser los ejes principales de la familia.
  • Cada Plano de referencia ha de tener un nombre, de forma que se pueda determinar como Plano de trabajo actual.

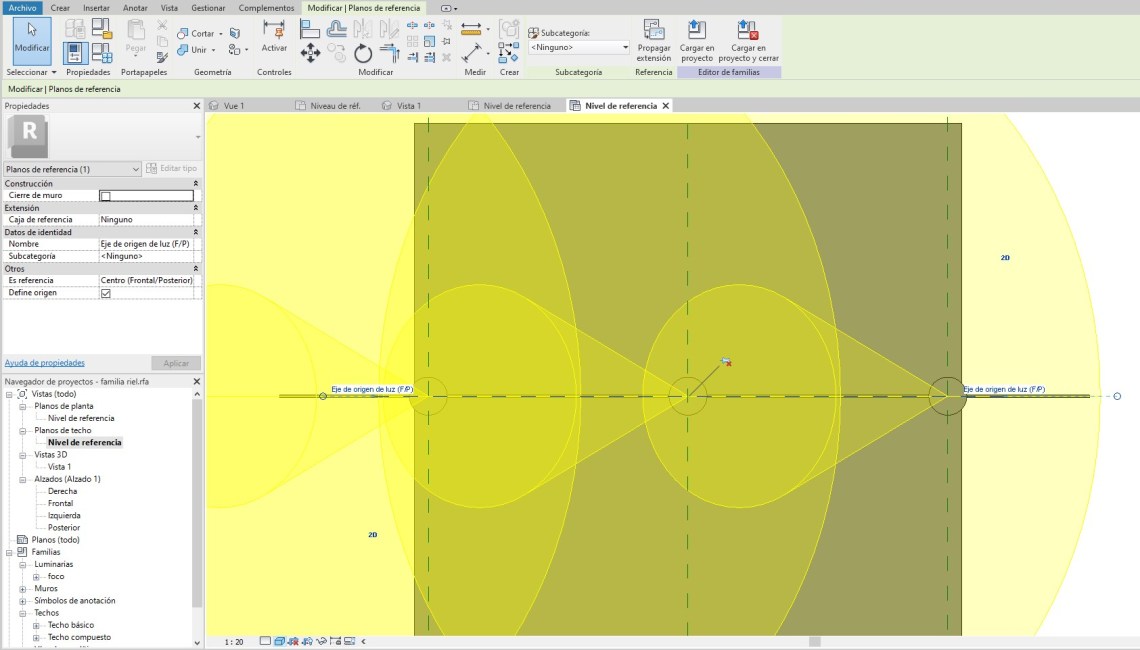

6497

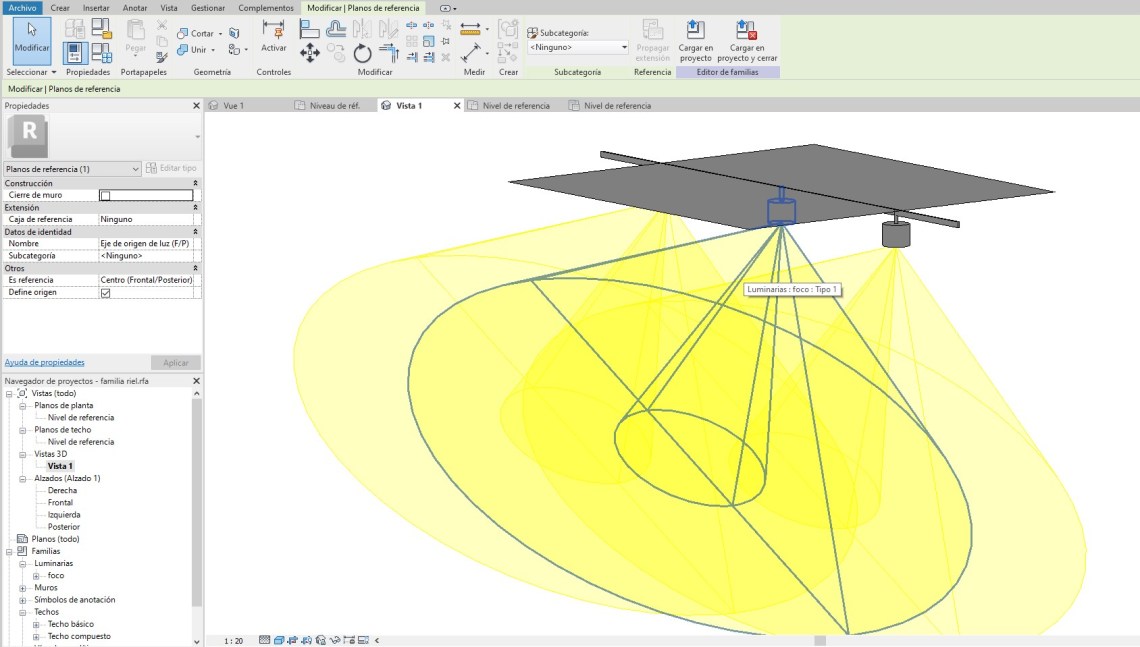

6498

Para realizar los Planos de referencia se ha de seguir el siguiente procedimiento:

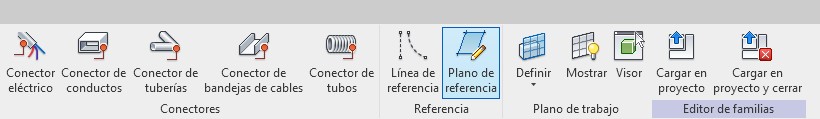

  • En la ficha Crear – grupo Referencia – Plano de referencia.

6499

  • Se ha de indicar el Punto inicial y Punto final del Plano de referencia.

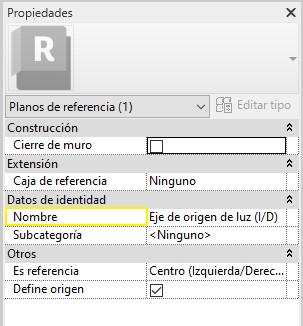

  • Se ha de dar un Nombre al Plano de referencia para poder utilizarlo como elemento de trabajo durante la realización de la familia. Para ello, se ha de seleccionar el Plano de referencia, y en el cuadro Propiedades, en el campo Nombre que se encuentra en Datos de identidad, se ha de indicar este nombre para el Plano de referencia, seleccionando después Aplicar.

6500

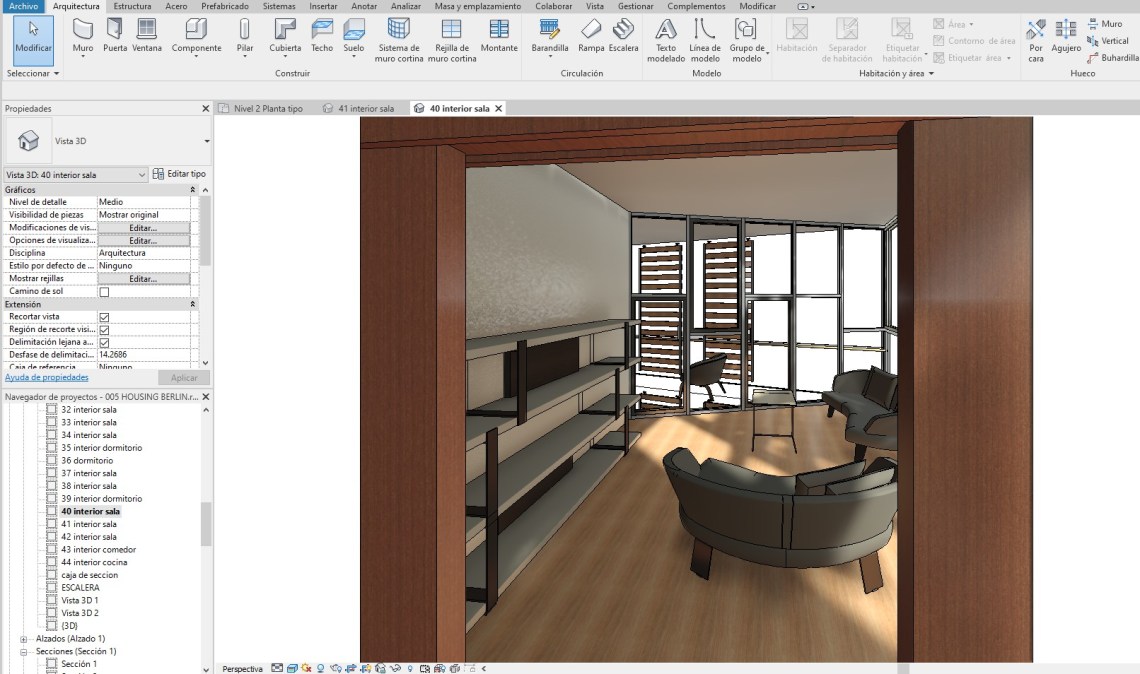

6501
