REVIT ARCHITECTURE (822) – Familias (93) Parámetros (3) Parámetros de ejemplar

Respecto las cotas etiquetadas que crean parámetros, de las cuales se ha hablado en el artículo REVIT ARCHITECTURE (821) – Familias (92) Parámetros (2) Etiquetar cotas creando parámetros  se puede indicar estas cotas como parámetros de ejemplar. Estos parámetros de ejemplar se pueden cambiar si el elemento de la familia se encuentra insertado en un proyecto.

Estas cotas etiquetadas que son parámetros de ejemplar pueder tener Pinzamientos de forma que se muestran cuando la familia está insertada en el proyecto.

Con el Editor de familias, se puede realizar el Boceto de la geometría de la familia. El paso siguiente es realizar las cotas para esta geometría de la familia.

6603

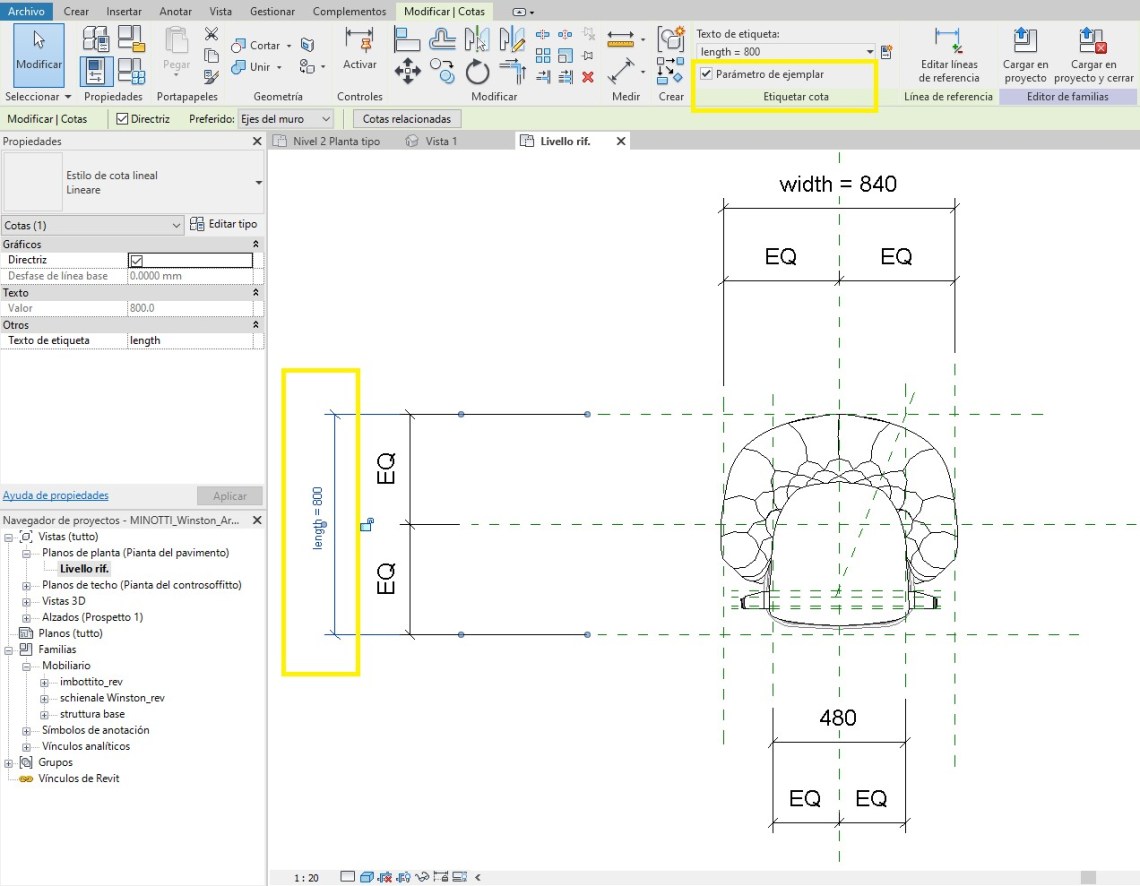

Seguidamente se han de etiquetar las cotas. Esta cota creada etiquetada se ha de seleccionar y en la barra de opciones horizontal superior, que aparece en el entorno de trabajo de la cota que aparece cuando se selecciona la misma, se ha de seleccionar la opción Parámetro de ejemplar.

6600

6604

En la ficha Modificar – Cotas / grupo Propiedades – Tipos de familia, se encuentra este nuevo parámetro de ejemplar creado con la cota etiquetada. La Etiqueta indica el valor del parámetro de ejemplar cuando la familia se inserta en un proyecto.

En el ejemplo realizado de un Parámetro de ejemplar para una silla como es longitud con un valor de 800mm, el ejemplar de esta familia de silla tendrá un valor de 800 mm cuando se inserte en el proyecto.

6605

Silla insertada en un Proyecto.

6606

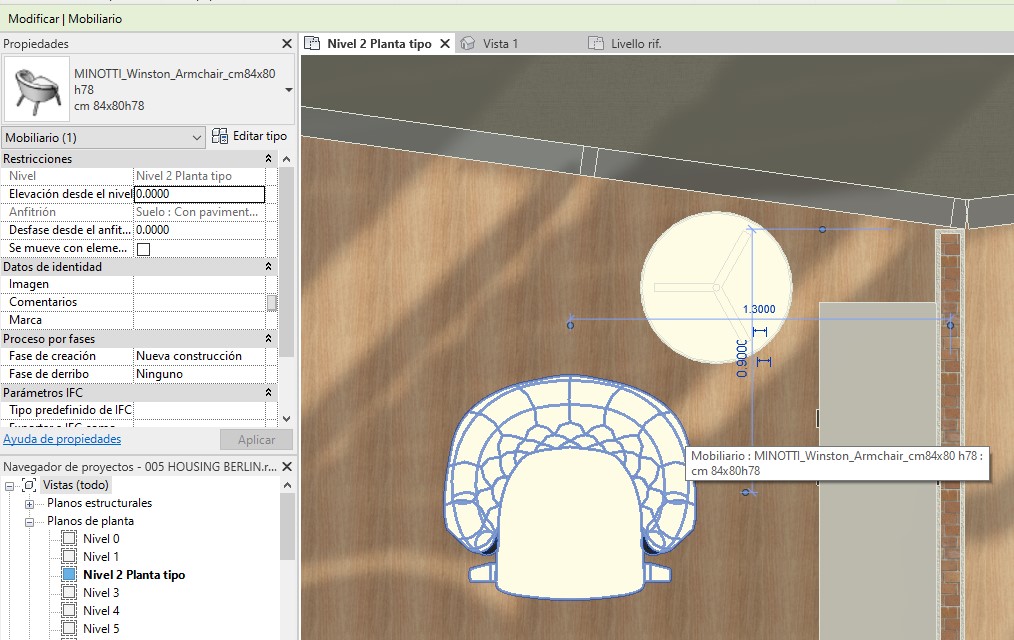

Si se accede al cuadro Propiedades de tipo, la cota anchura tiene el valor 800mm para la silla insertada en el proyecto

6607

6608
