Una forma de controlar los Parámetros ( de ejemplar o tipo) de las familias anidadas en Familias anfitrionas, es por medio de la Asociación.
Una regla básica de esta Asociación, es que los parámetros han de ser del mismo tipo. Además, se puede asociar un Parámetro de la familia anfitrión con más de un parámetro de la familia anidada del mismo tipo.
El procedimiento para Asociar parámetros de familia, es el siguiente:
- Crear una Familia con Parámetros de ejemplar o Parámetros de tipo. Se ha de Guardar la familia y Cargar en la Familia anfitriona.

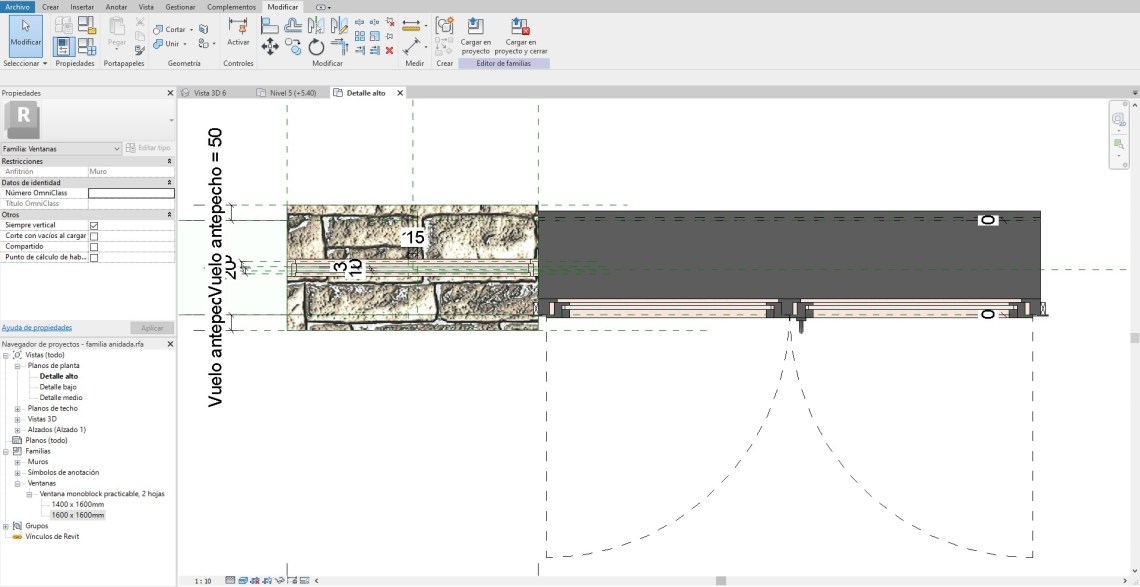

- Con la Nueva familia abierta, se ha de ir a la ficha Crear – grupo Modelo – Componente, y se han de colocar el componente/es de la familia cargada.

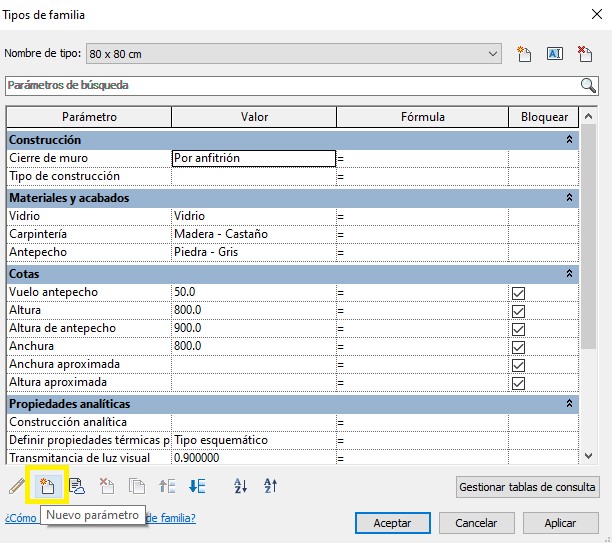

- Se ha de ir a la ficha Modificar – grupo Propiedades – Tipos de familia. En el cuadro de diálogo Tipos de familia, en Parámetros, se ha de seleccionar Añadir parámetro.
- Se accede al cuadro de diálogo de creación de parámetro, donde se han de indicar los valores necesarios para crear el parámetro.
- Una vez que se ha creado el nuevo parámetro, se ha de cerrar el cuadro de diálogo Tipos de familia. En este ejemplo, se ha creado el parámetro CLAVE IDENTIFICACIÓN , para datos de identidad.

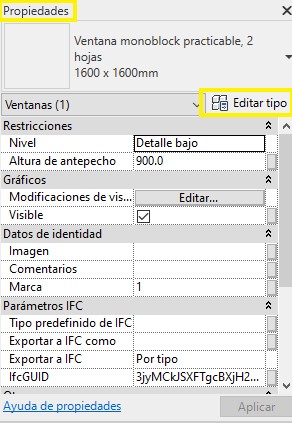

- El siguiente paso es seleccionar el ejemplar de la familia cargada en la familia anfitriona. Para poder editar la propiedad de ejemplar, se puede utilizar el cuadro Propiedades. Para poder editar la propiedad de tipo, en el cuadro Propiedades, se ha de seleccionar la opción Editar tipo.
En propiedades de ejemplar y propiedade de tipo, la columna de la derecha del cuadro tiene un signo igual (=) en el encabezamiento. En algunos parámetros hay un botón gris, que significa que se puede asociar con otros parámetros.
- Para un parámetro de ejemplar o de tipo, de la familia anidada, se ha de seleccionar el botón del mismo tipo de parámetro que el creado anteriormente. En nuestro caso, como hemos creado antes un parámetro de texto llamado CLAVE IDENTIFICACIÓN, para Datos de identificación, ahora en las propiedades de ejemplar de la familia anidada, en datos de identidad y en Marca, seleccionando su botón gris, se puede relacionar este parámetro con el parámetro que hemos creado: CLAVE IDENFICIACIÓN.

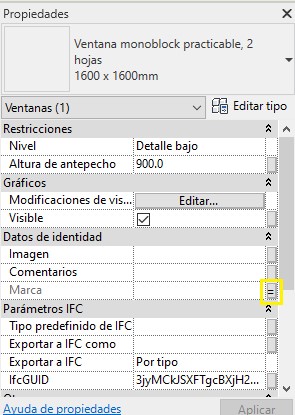

- Una vez que se ha relacionado o asociado los dos parámetros, aparece un signo igual (=) en el botón gris.
- Una vez finalizado este proceso, se ha de cargar la familia en el proyecto. Se puede modificar el valor de la propiedad de ejemplar o de tipo de la familia, para este parámetro creado y asociado. De esta forma, el valor que se indique en el cuadro de propiedades de ejemplar o de tipo para este parámetro, se modificará también para la familia anidada (ya que el parámetro está asociado).
