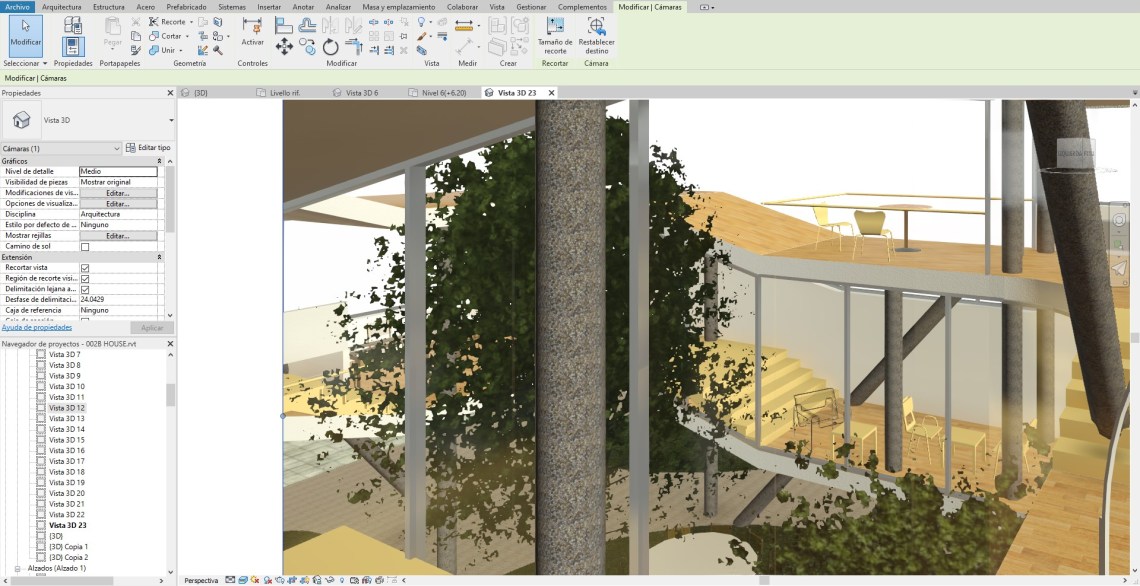

Se puede modificar la configuración de visibilidad de una familia, por medio del siguiente procedimiento:

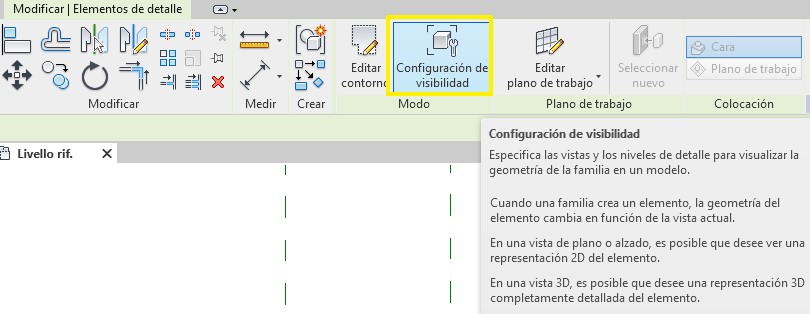

- Se ha de seleccionar la Geometría de la familia, y acceder a la Ficha Modificar – Elemento – grupo Modo – Configuración de la visibilidad.

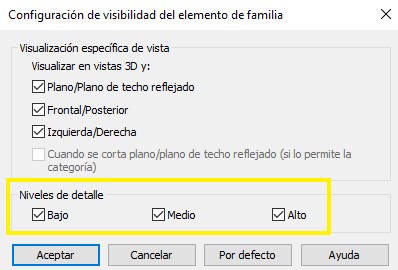

- Se accede al cuadro de diálogo Configuración de visibilidad del elemento de familia, donde se puede seleccionar las vistas en las que se ha de mostrar la Geometría: Plano/Plano de techo reflejado, Frontal/posterior
- Cuando la familia lo permita, se puede seleccionar la opción Cuando se corta plano/plano de techo reflejado (si lo permite la categoría). Con esta opción, la Geometría de la familia se muestra cortada en la vista, cuando el plano de corte secciona la familia. Además, si la familia se corta con una Vista en sección, también aparece seccionado en la vista, si se selecciona esta opción.
- En este cuadro de diálogo también se puede seleccionar el Nivel de detalle con el que se ha de ver la Geometría en un proyecto: Bajo, Medio y Alto. Estos Niveles de detalle están relacionados con la escala gráfica de la vista.
En un Proyecto se puede determinar que los elementos de una familia sean Visibles o no visibles. Para tal fin, se ha de asociar el parámetro Visible de herramientas de geometría sólida con un parámetro de familia de ese elemento. Este parámetro Visible se encuentra en herramientas de geometría sólida como son los fundidos, barridos, fundidos de barrido, revoluciones y extrusiones. Así, se puede crear un tipo de familia con la opción de Geometría NO visible. La consecuencia es que la Geometría de la familia sigue formando parte del Proyecto, pero ésta no es Visible. Esto significa, por ejemplo, que se puede utilizar para opciones como Unir geometría en el Proyecto.

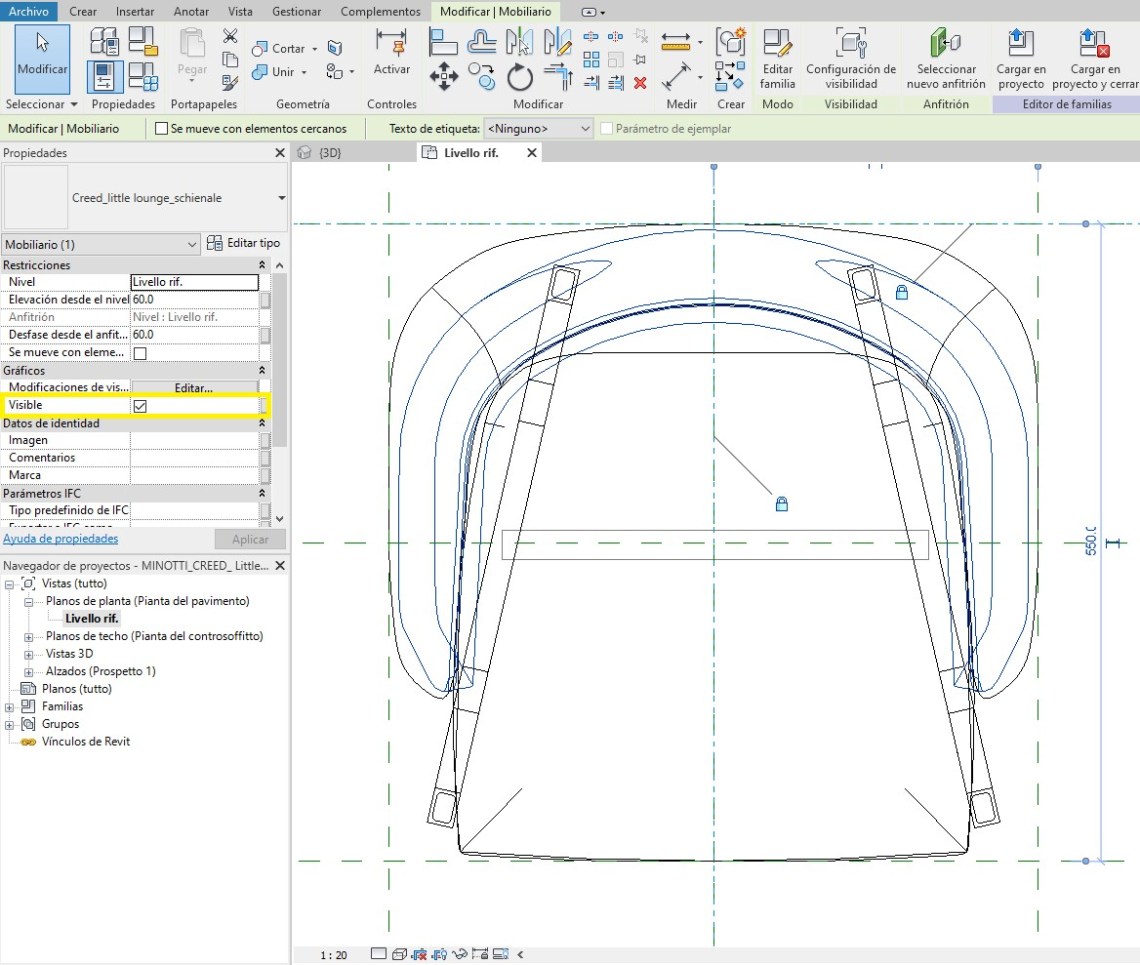

En el siguiente ejemplo la silla se ha cambiado su visibilidad a no visible, la parte correspondiente al respaldo de la silla.

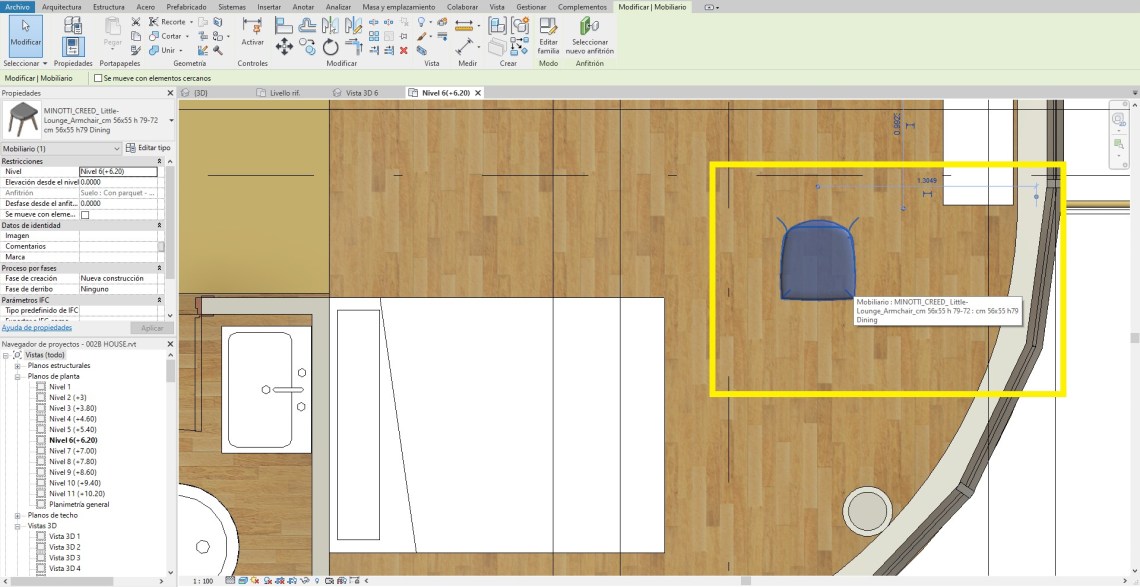

Cuando la silla se inserta en el proyecto, la parte correspondiente al respaldo de la silla no es visible en el proyecto, aunque la Geometría correspondiente al respaldo de la silla se encuentra en el proyecto, y se puede utilizar para herramientas como Unir…
En todas las vistas, la silla se ve tal y como se permite en el parámetro Visible, es decir, sin el respaldo de la silla.
