Dentro de una Categoría de familia, se puede determinar que diferentes Geometrías de la misma pertenezcan a Subcategorías.
Es una acción que puede ahorrar tiempo de trabajo y enfocar el Proyecto hacia la sistematización, ya que una Subcategoría controla el Grosor, el Color, el Patrón de línea y también el Material de la Geometría de familia que tiene asignada, de forma independiente de la Configuración de la Categoría de familia. Si se asigna diferentes partes de la Geometría de una familia a diferentes Subcategorías, el resultado es que la familia se puede ver con diferentes Grosores, Colores, Patrones de línea y Materiales.
Si la Familia no tiene Subcategorías por defecto o bien éstas no se han creado, se pueden realizar Subcategorías en cualquier fase del Proyecto.
El procedimiento para asignar una Geometría de familia a una Subcategoría es el siguiente:
- En el Editor de familias, se ha de seleccionar la Geometría de familia que se ha de asignar a una Subcategoría.
- Previamente, hay que tener creadas las Subcategorías a asignar a la familia, acción que se puede realizar desde Gestionar – Estilos de objeto, accediendo al cuadro de diálogo Estilos de objeto. En modificar subcategoría, se puede seleccionar Nuevo, asignar un nombre a la Subcategoría (Revit determina por defecto la Categoría a la que va a pertenecer esta nueva Subcategoría), y la Subcategoría aparecerá en el apartado de Categoría especificado, pudiendo determinar el Grosor de línea, el Color de línea y el Patrón de línea de la misma.

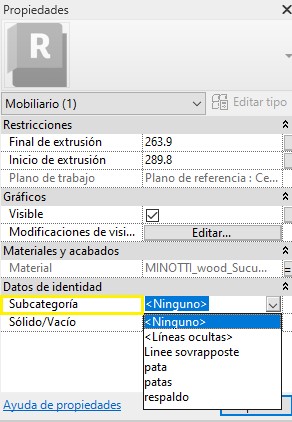

- En el cuadro Propiedades, en Datos de Identidad, se ha de seleccionar un Valor para Subcategoría.

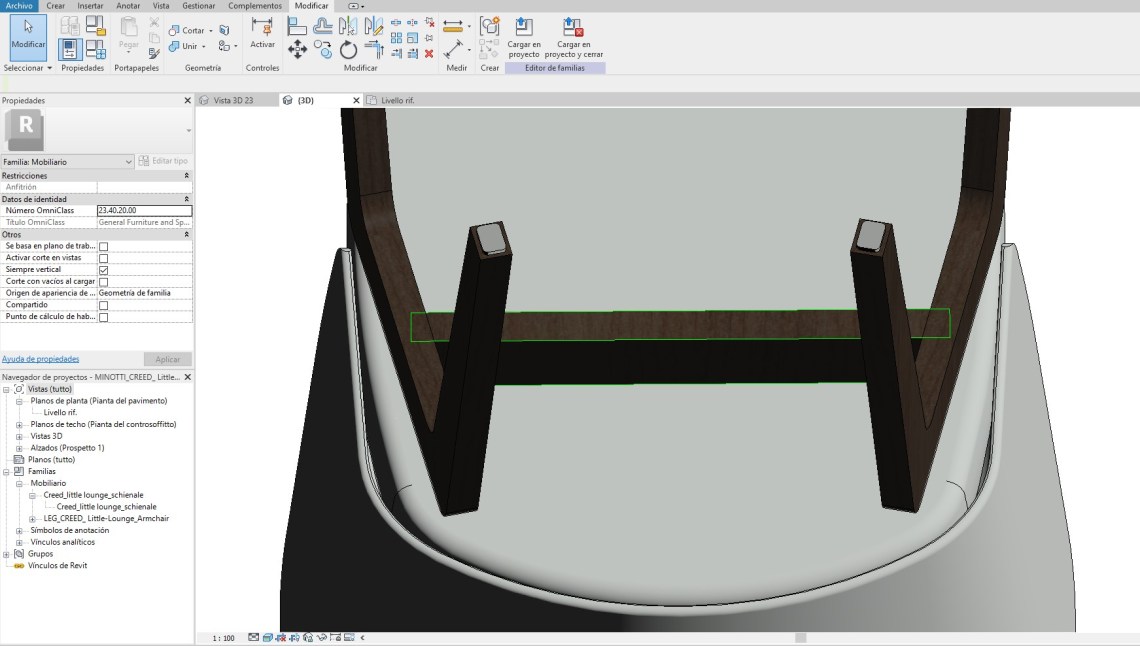

Línea verde utilizada en una Subcategoría para la parte de la estructura de las patas de la silla que es horizontal inferior.
