REVIT ARCHITECTURE (21) – FUNCIONES AVANZADAS (III) SEPARACIÓN DE MUROS

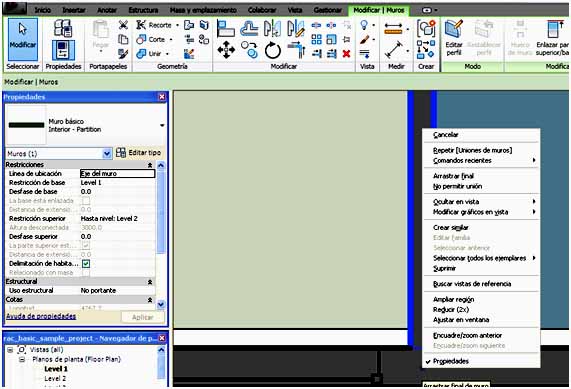

No permitir unión es otra de las opciones que se pueden utilizar para obtener un mejor diseño en la unión de muros. Si se quiere modificar por ejemplo, la unión de un tabique con un muro de fachada, se puede seleccionar el tabique y hacer clic con el botón derecho del ratón, encima del punto azul que aparece en el extremo del tabique, cuando se encuentra con la fachada, y elegir del menú contextual que aparece No permitir unión, de forma que se desactiva la unión automática.

092

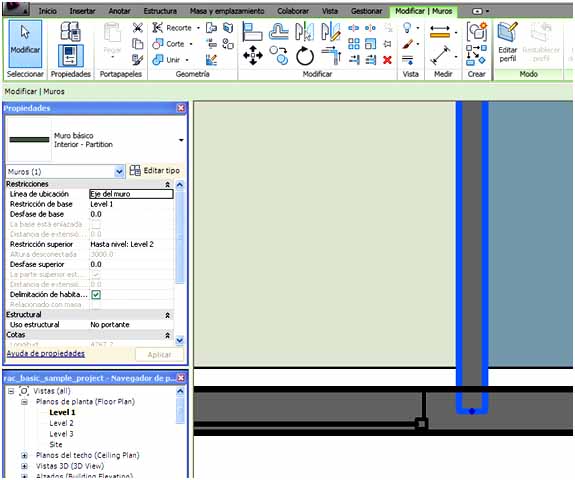

La unión entre muros se ha desactivado

093

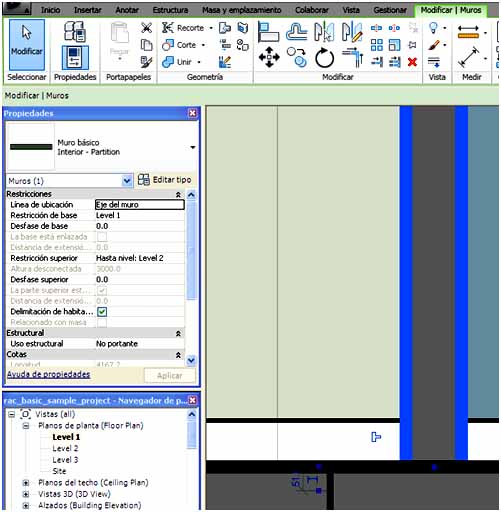

Una vez que los muros están separados, al realizar clic en el muro aparece el icono de permitir unión, que si se pulsa sobre él con el ratón, se vuelve a realizar la unión de los dos muros.

094
