REVIT ARCHITECTURE (37) – IMPORTAR Y VINCULAR (IV)

119

IMPORTAR UNA IMAGEN

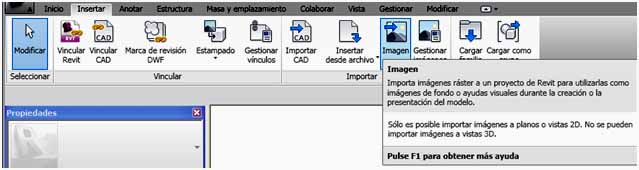

Desde Insertar – Imagen, se puede realizar la importación de una imagen.

Otra forma de importar una imagen es arrastrar la imagen a la vista Revit en la que se desee la importación, de forma que esta imagen aparecerá únicamente en la vista de Revit en la que se ha realizado la importación.

Cuando la imagen está importada en la vista Revit, se pueden realizar modificaciones en la misma. Seleccionando la imagen se puede cambiar la misma de tamaño como se realiza en el entorno Microsoft o bien por medio de unas opciones que aparecen activas, se puede mover la imagen.

Con la opción Fondo/Primer plano, se puede elegir si se quiere que la imagen esté por encima o por debajo del modelo de Revit.

Con la opción Bloquear proporciones, cuando esta opción está activa no se pueden modificar las proporciones de la imagen, pero cuando está desactiva sí que se puede.

También se pueden modificar las propiedades de la imagen desde el cuadro de diálogo Propiedades del ejemplar.
