REVIT ARCHITECTURE (38) – IMPORTAR Y VINCULAR (V)

GESTIONAR CAPAS DE UN ARCHIVO IMPORTADO

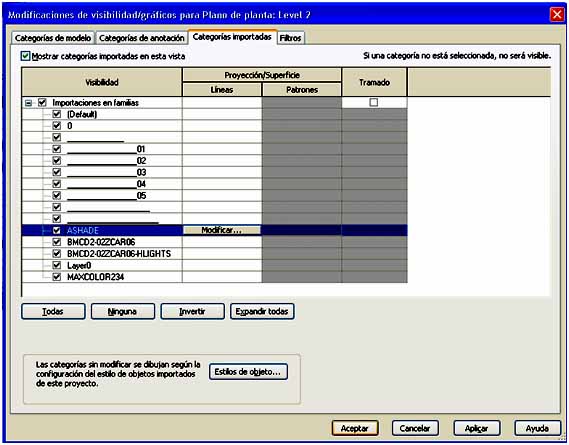

Desde el cuadro de diálogo Modificaciones de visibilidad/gráficos, se puede gestionar las capas de un archivo importado:

120

Para acceder a dicho cuadro existen varias opciones:

–       Las letras VG del teclado.

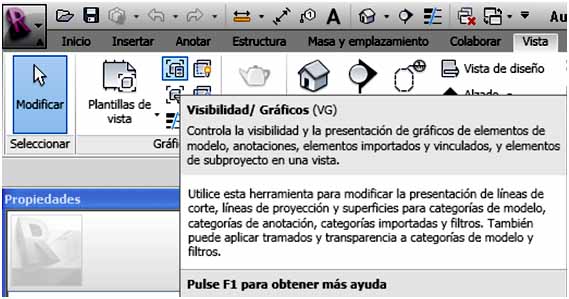

–       En Vista- Gráficos – Visibilidad/Gráficos.

121

–       En el menú que aparece pulsando el botón derecho del ratón, con la opción Propiedades de la vista – Modificaciones de visibilidad/gráficos – Editar.

En este cuadro se muestra la lista de todos los archivos CAD importados a la vista de Revit. Si se selecciona el archivo importado, aparece la lista de capas que tiene el archivo.

Con la casilla que existe delante del nombre de cada capa se controla la visibilidad de la misma. También en este cuadro se puede anular el color de la línea y el patrón de la capa o bien cambiarlo a tono medio.

Anuncios

Acerca de Yolanda Muriel
Arquitecta, ingeniera de edificación y Arquitecta técnica Barcelona, España
