REVIT ARCHITEC MEP (77) – Instalaciones mecánicas – Conductos(8) – Cambio tamaño

Opción Cambio de tamaño de conducto

Entre las opciones existentes por Revit que permiten modificar un conducto de una instalación de climatización, se encuentra la opción de Cambio de tamaño de conductos.

303

































Con esta opción el programa proporciona cuatro métodos para ajustar el tamaño de los conductos:

–       Fricción.

–       Velocidad.

–       Misma fricción.

–       Recuperación estática.

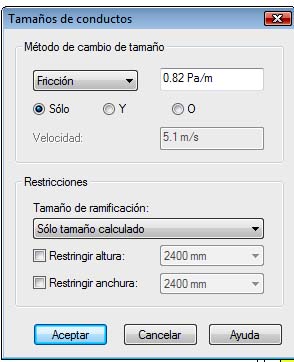

Se puede elegir el método de Fricción únicamente, eligiendo la opción SOLO, del cuadro de dialogo de esta opción, de forma que el ajuste de la sección del conducto se realiza con este método. También se puede elegir el método de Fricción combinado con el de Velocidad, por lo que hay que utilizar para esta posibilidad la opción Y del cuadro de diálogo. En este caso el ajuste de sección se realizará con estos dos métodos utilizados de forma simultánea pero coherente.



304























Si no se elige uno de estos dos métodos de fricción O velocidad, el conducto no cumplirá las condiciones para fricción O velocidad, pero cumplirá alguna de las dos.

También se puede utilizar el método de fricción igual, que considera una pérdida de presión constante a lo largo de todo el conducto.

Este método junto con el de Recuperación estática, utilizan los datos de pérdidas de carga de instalaciones de conductos que posee el ASHRAE.

https://www.ashrae.org/



Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
