REVIT ARCHITECT (106) – Presentación de proyectos (9) – Tabla de planificación de revisiones (2)

Una Tabla de planificación de revisiones insertada en un Cuadro de rotulación no se puede girar directamente cuando dicho Cuadro de rotulación se encuentra en un plano. Para girarla, hay que abrir el Cuadro de rotulación, bien sea realizando doble clic sobre el mismo cuando se encuentra en el plano o bien utilizando la opción Abrir del programa. Una vez abierto el cuadro, hay que señalar la Tabla de revisión, y en la barra horizontal superior correspondiente al menu de la tabla, aparece la opción Rotación de vista en plano.

Opción Rotar Tabla de planificación

Opción Rotar Tabla de planificación

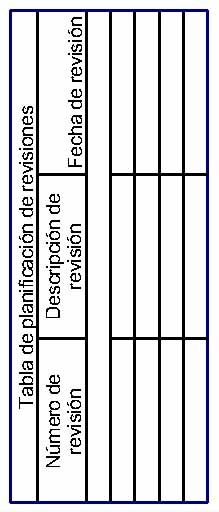

Tabla de planificación rotada 90º en sentido antihorario

Tabla de planificación rotada 90º en sentido antihorario

Respecto la altura de la Tabla de planificación de revisiones, ésta es variable por defecto, lo que significa que a medida que se van introduciendo datos en las filas de revisión, la tabla va modificando su tamaño para permitir la visión de todos estos datos ( en caso contrario, pasaría al revés). Para evitar por este motivo, que la tabla salte fuera del Cuadro de rotulación por la cantidad de información progresiva que va recibiendo, hay que determinar un parámetro: en el cuadro de Propiedades de revisión de la tabla, en la pestaña Aspecto, hay que indicar en la opción Altura – Definido por el usuario. Después de definir este parámetro hay que volver a la tabla, donde en su parte inferior aparecer un punto de color azul, el cual se puede mover superior o inferiormente para determinar la altura de la tabla. Una vez realizada esta operación, hay que Guardar. Si esta modificación se ha realizado desde el Cuadro de rotulación, y no desde el plano, hay que Cargar en proyecto.

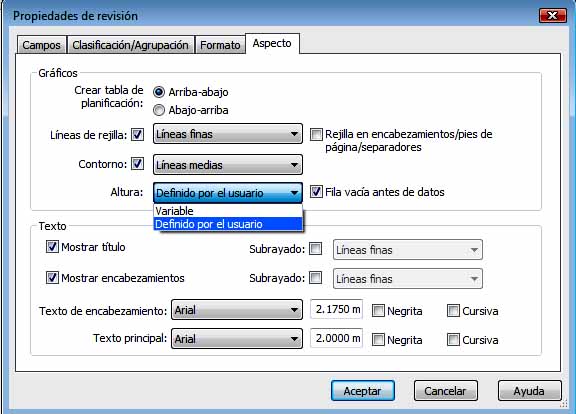

Opción Altura : Definida por usuario

Opción Altura : Definida por usuario

Punto azul cuyo desplazamiento permite cambiar la altura de la tabla

Punto azul cuyo desplazamiento permite cambiar la altura de la tabla
