REVIT ARCHITECT (149) – Realizar spline con Puntos de referencia

Existe en Dibujar, una herramienta para realizar Splines. Sin embargo, puede ser necesario realizar la geometría de una Spline de una forma más precisa, que requiera más Puntos de referencia controladores, de los que proporciona la herramienta existente en Dibujar.

Para realizar una Spline a partir de Puntos de referencia, lo primero que hay que hacer son los Puntos de referencia que pueden ser Libres, Hospedados o Controladores, por medio de la opción Dibujar – Punto de referencia.

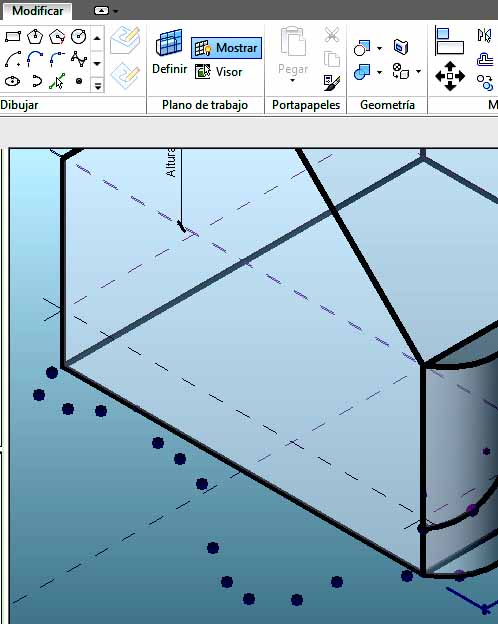

Puntos de referencia controladores

Puntos de referencia controladores

El siguiente paso es seleccionar estos Puntos de referencia, y elegir la opción Dibujar – Spline a través de puntos. Se crea una Spline que une todos los Puntos de referencia creados.

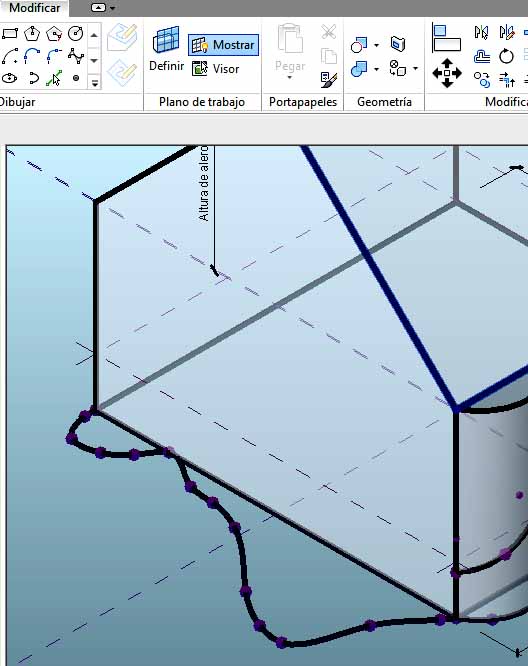

Spline por puntos

Spline por puntos

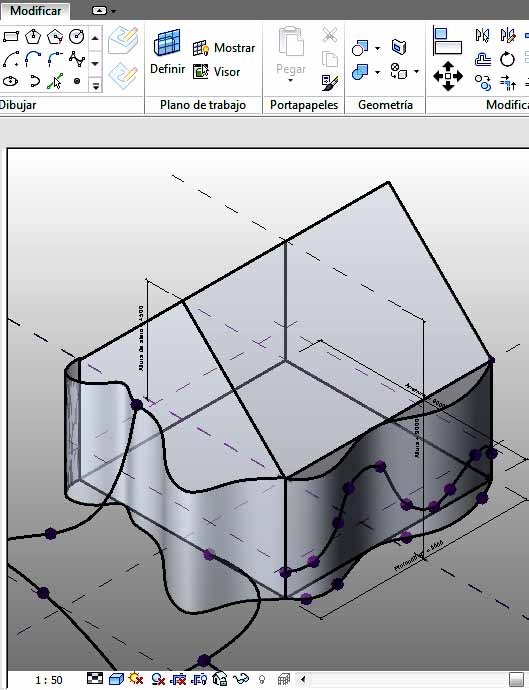

581
