REVIT ARCHITECT (150) – Cambio de anfitrión (punto de referencia)

Los Puntos de referencia Hospedados y Controladores, pueden requerir de un cambio de Anfitrión, en un Entorno de diseño conceptual.

En el caso de los Puntos de referencia hospedados, el cambio de anfitrión (plano de referencia, spline, líneas, superfícies o bordes), produce un movimiento total de todo el anfitrión donde se encuentra alojado el Punto de referencia.

Por ejemplo, se tiene una curva Spline que está aplicada a un Plano de referencia de un Punto de referencia hospedado en otra Spline.

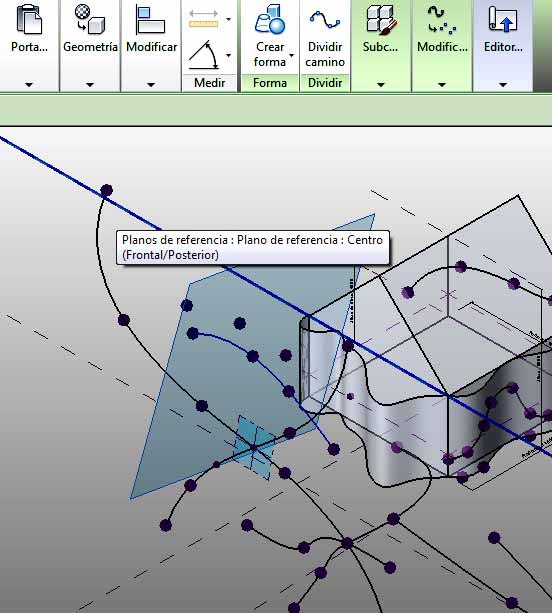

Spline aplicada a un plano de un Punto de referencia alojado en otra spline

Spline aplicada a un plano de un Punto de referencia alojado en otra spline. La Spline es la indicada en color azul y el punto de referencia es el punto que tiene visible el plano de referencia normal a la curva en la que se encuentra hospedado (cuadrado a línea discontínua)

Se procede a la modificación del Anfitrión del Punto de referencia, por medio de Modificar/Punto de referencia – Seleccionar nuevo anfitrión, y el Punto de referencia pasa a estar hospedado en otra Spline.

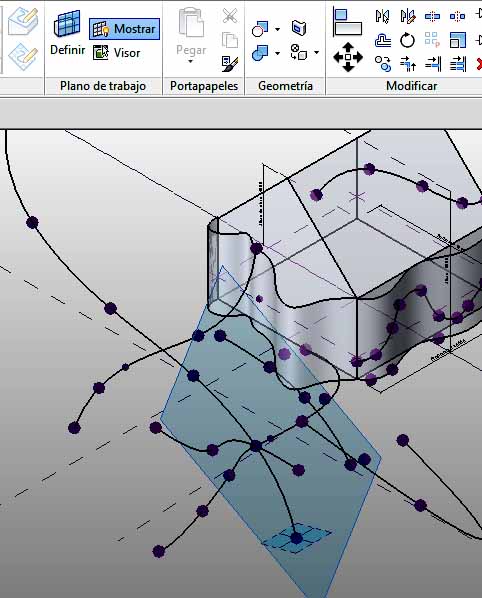

Cambio de Anfitrión del Punto de referencia

Cambio de Anfitrión del Punto de referencia

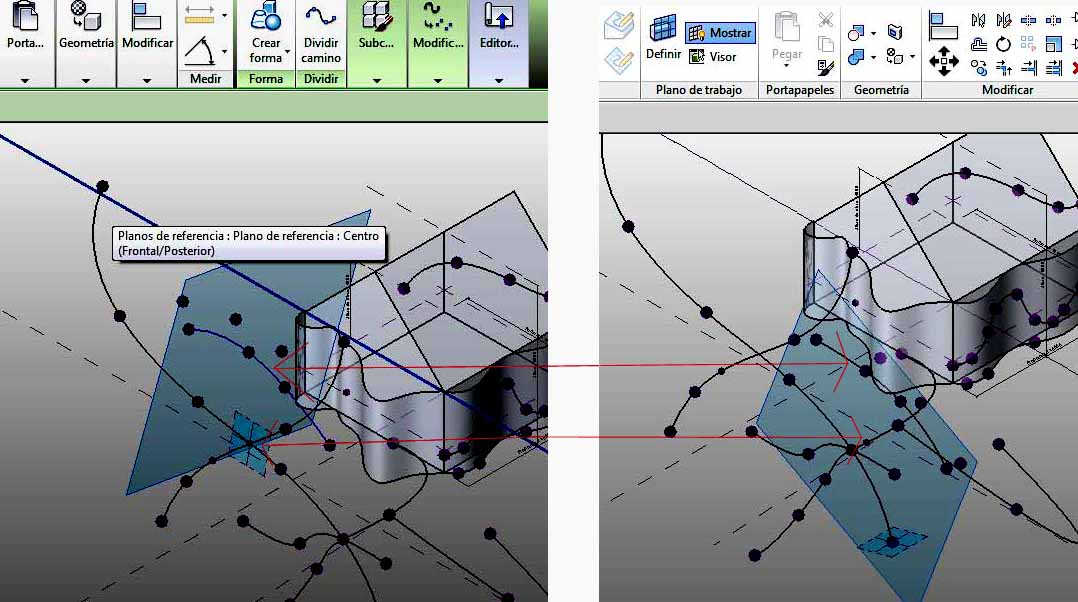

las flechas rojas indican las posiciones antiguas y nuevas de la Spline y el punto de referencia

las flechas rojas indican las posiciones antiguas y nuevas de la Spline y el punto de referencia

En el caso del cambio de anfitrión de un Punto de referencia controlador, se produce una modificación de la geometría que controla este punto.

Por ejemplo, si se tiene un Punto de referencia controlador alojado en una Spline, y se cambia de anfitrión, el programa ajusta después del movimiento la geometría del antiguo anfitrión-spline de forma que ésta siga pasando por el Punto de referencia controlador. Además, este Punto de referencia controlador se convierte en Hospedado en la Spline última.

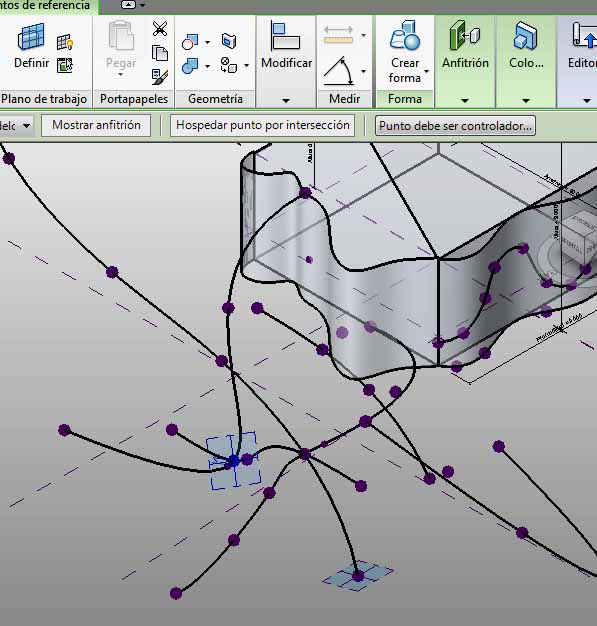

Punto de referencia controlador alojado en una Spline

Punto de referencia controlador alojado en una Spline

Resultado después de cambiar el anfitrión

Resultado después de cambiar el anfitrión. El punto de referencia controlador de Spline se hospeda en el anfitrión que es la spline de al lado, lo que provoca el cambio de la geometría del antiguo anfitrión-spline para seguir pasando éste por el punto de referencia

 También puede existir el caso de que el nuevo anfitrión del Punto de referencia controlador sea un Plano de trabajo. En este caso, este punto no pasa a ser Hospedado como en el caso anterior, y se mantiene Controlador, y sólo modifica su posición y orientación del Plano de trabajo.

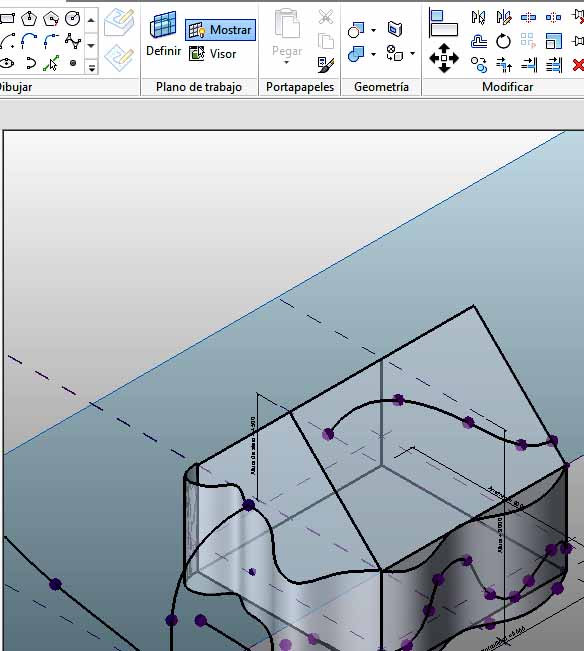

Punto de referencia controlador alojado en spline, la cual está situada en la cubierta

Punto de referencia controlador alojado en spline, la cual está situada en la cubierta

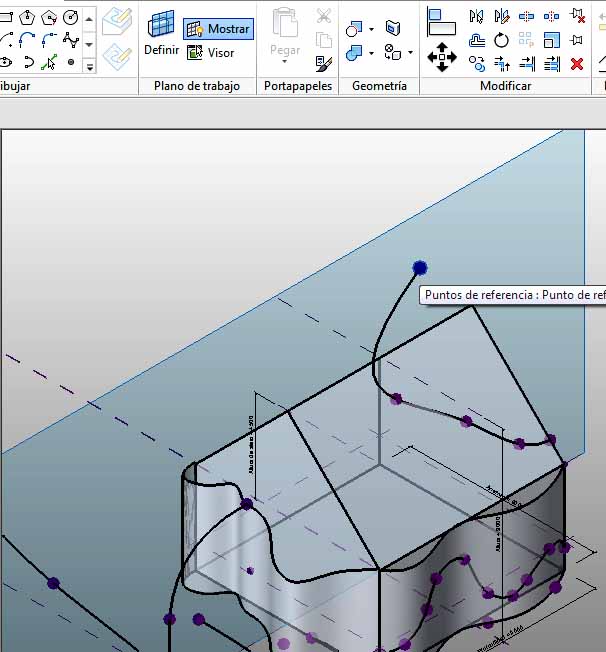

Punto de referencia controlador con nuevo anfitrión, un plano de referencia vertical

Punto de referencia controlador con nuevo anfitrión, un plano de referencia vertical
