REVIT ARCHITECT (152) – Formas con fundido de barrido (2)

En el siguiente ejemplo se puede ver las posibilidades que permite crear una forma con Fundido de barrido.

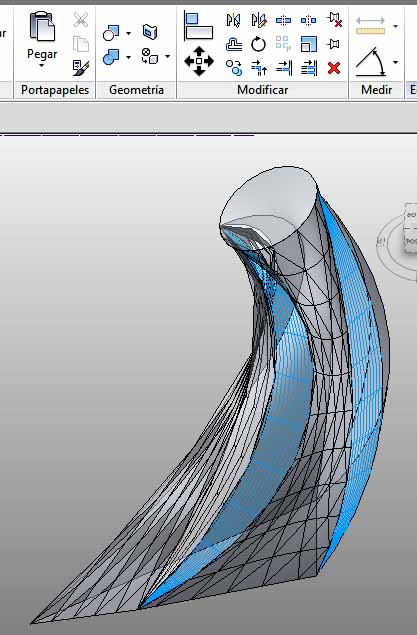

A partir de un círculo, un cuadrado y un perfil poligonal, y un camino en arco vertical se ha creado la siguiente forma sólida

A partir de un círculo, un cuadrado y un perfil poligonal, y un camino en arco vertical se ha creado la siguiente forma sólida. Vista 3D

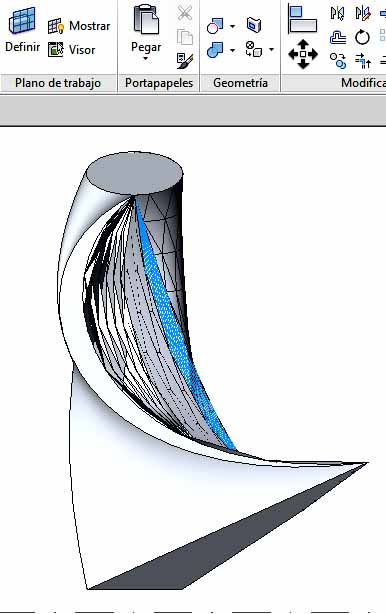

alzado de la forma

alzado de la forma

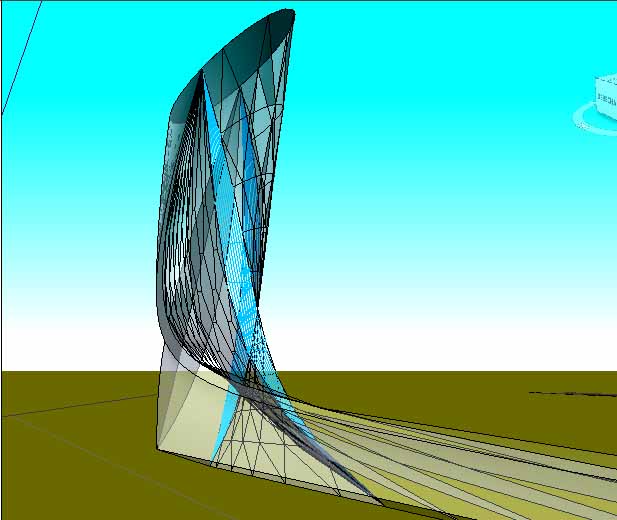

Forma creada en perspectiva

Forma creada en perspectiva

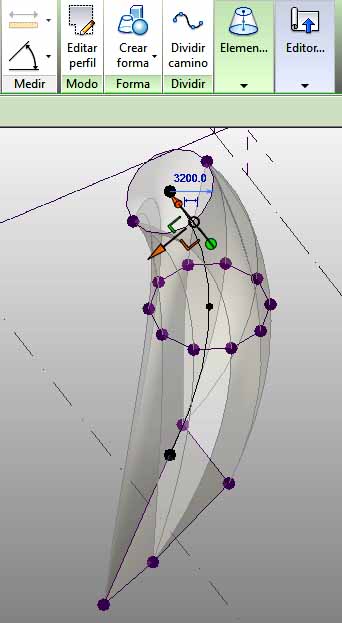

forma vista en rayos X, donde se pueden ver los distintos perfiles utilizados y el arco-camino

forma vista en rayos X, donde se pueden ver los distintos perfiles utilizados y el arco-camino
