REVIT ARCHITECTURE (153) – FORMA CON PERFIL BLOQUEADO/DESBLOQUEADO

Los perfiles que forman las Masas pueden estar Bloqueados o Desbloqueados.

Un perfil Bloqueado no permite la manipulación de forma de una forma libre. Además hay otro concepto no intuitivo asociado a un perfil Bloqueado, como es que los otros perfiles de la masa tienen la forma del perfil Bloqueado o la adquieren cuando se bloquea el mismo. Por el contrario, un Perfil Desbloqueado se comporta a la inversa.

La opción para Bloquear/Desbloquear perfiles, se encuentra en Modificar/Elemento de formaElemento de formaBloquear perfiles. Previamente se ha de haber seleccionado el perfil que se desea bloquear.

En el siguiente ejemplo se puede ver una masa con los Perfiles sin bloquear.

Masa con perfiles sin bloquear

Masa con perfiles sin bloquear

Si se bloquea el perfil inferior, el rectángulo de base, por medio de la opción indicada anteriormente, se obtiene el siguiente resultado:

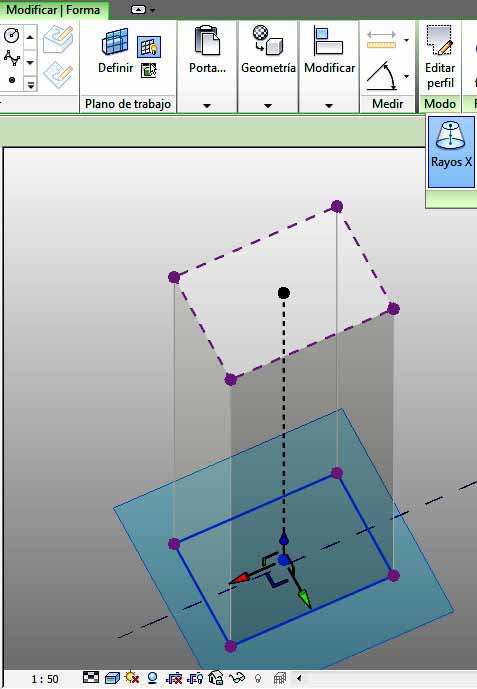

Masa con los perfiles bloqueados

Masa con los perfiles bloqueados

Los demás perfiles tienen ahora la forma del perfil bloqueado inferior. Por tanto la forma es diferente.

Cuando los perfiles de la forma no están bloqueados se pueden manipular para modificar la forma.

perfiles manipulados

perfiles manipulados

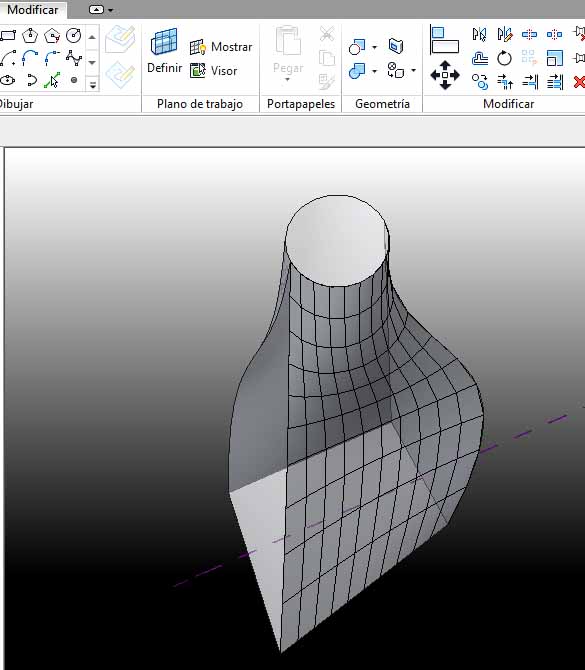

axonometria forma con perfiles manipulados

axonometria forma con perfiles manipulados

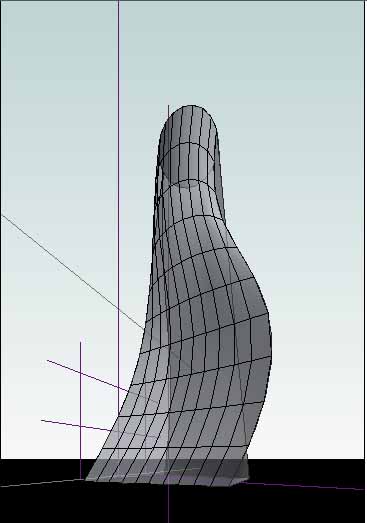

Perspectiva 1 forma con perfiles manipulados

Perspectiva 1 forma con perfiles manipulados

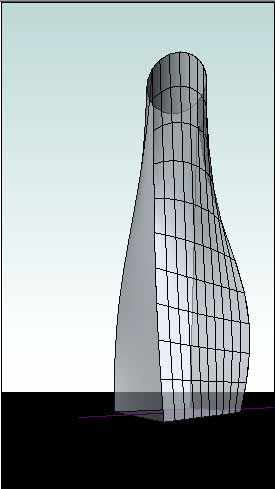

Perspectiva 2 forma con perfiles manipulados

Perspectiva 2 forma con perfiles manipulados
