REVIT ARCHITECT (151) – Forma sólida/vacía con Fundido de barrido

Se puede crear una Forma sólida o una Forma vacía en un Entorno de diseño conceptual por medio de la opción Fundido de barrido, por medio de dos o más perfiles 2D que siguen un Camino definido.

Por medio de un ejemplo se explicará como se puede crear una Forma sólida o vacía por medio de este Fundido de barrido.

Primero lo que hay que hacer es el Camino por medio de una serie de líneas conectadas, que pueden ser rectas o curvas. A continuación hay que colocar los Puntos de referencia en este camino, y en cada uno de ellos, hay que dibujar en su plano de trabajo, el perfil cerrado que se necesita para crear la Forma.

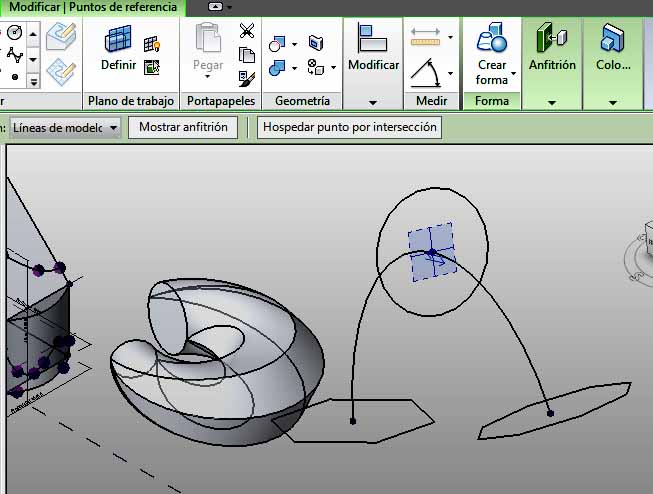

Camino en arco al que se le han colocado tres puntos de referencia

Camino en arco al que se le han colocado tres puntos de referencia

En este caso se ha creado un Perfil poligonal de seis lados, una Perfil en forma de círculo y un Perfil poligonal de ocho lados.

Hay que seleccionar los perfiles y el camino de forma simultánea, e ir a Modificar/líneas – Forma – Crear forma. Se obtiene la forma siguiente.

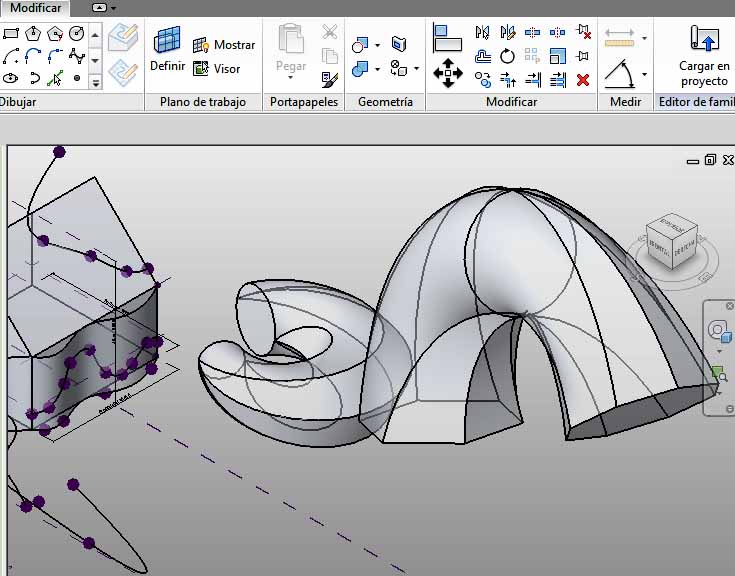

Forma solida obtenida con Fundido de barrido

Forma solida obtenida con Fundido de barrido

También con el siguiente Camino y Perfiles se puede obtener la siguiente Forma sólida.

Camino en arco y dos perfiles extremos en círculo y un perfil poligonal de seis lados.

Camino en arco y dos perfiles extremos en círculo y un perfil poligonal de seis lados.

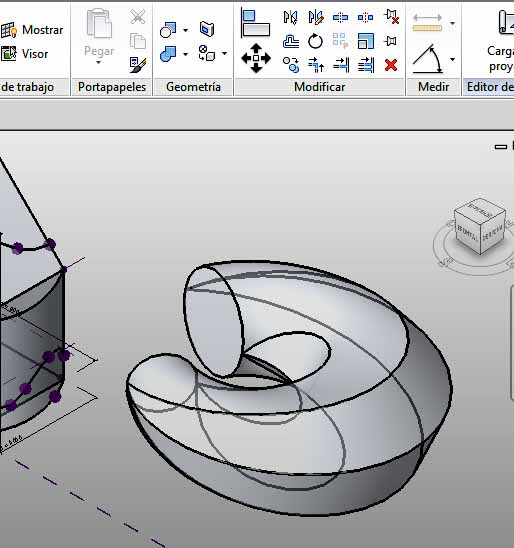

Forma sólida

Forma sólida obtenida con Fundido de barrido
