REVIT ARCHITECT (166) – Etiqueta de alzado personalizada

Revit permite realizar una Etiqueta de alzado con la forma que se desee así como el número de flechas que se necesiten en cualquier dirección.

Para realizar una Etiqueta de alzado personalizada hay que ir a Nuevo – Familia – Nueva familia, entrar en la carpeta Anotaciones y abrir el archivo Cuerpo de marca de alzado.rft.

seleccionar cuerpo de marca de alzado.rft

seleccionar cuerpo de marca de alzado.rft

Aparecen los siguientes ejes y la siguiente nota.

nota explicativa

nota explicativa

Hay que ir a Propiedades Parámetros y categorías de familia.

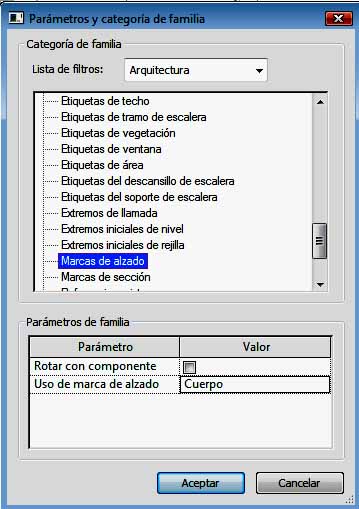

Cuadro de diálogo Parámetros y categoría de familia

Cuadro de diálogo Parámetros y categoría de familia

Se ha de seleccionar Marcas de alzado, y en la opción Uso de marca de alzado se ha de elegir la opción Cuerpo. Se ha de dibujar el cuerpo de la etiqueta y colocar el texto. Hay que guardar la familia.

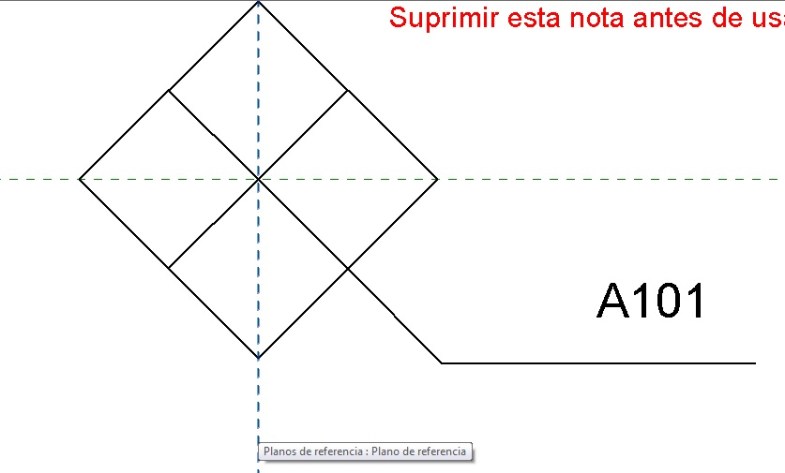

Cuerpo de etiqueta dibujado

Cuerpo de etiqueta dibujado

Hay que realizar ahora los mismos pasos comentados para la creación del cuerpo de etiqueta, con el archivo “Puntero de marca de alzado.rft“. En Uso de marca de alzado hay que seleccionar Puntero. Hay que dibujar el Puntero, con la flecha de puntero hacia arriba (luego se puede girar).

El siguiente paso es cargar el Puntero en el Cuerpo de etiqueta. La familia de Punteros queda anidada en la familia de Cuerpo de etiqueta. Hay que colocar todos los punteros que se necesiten y en las direcciones correspondientes.

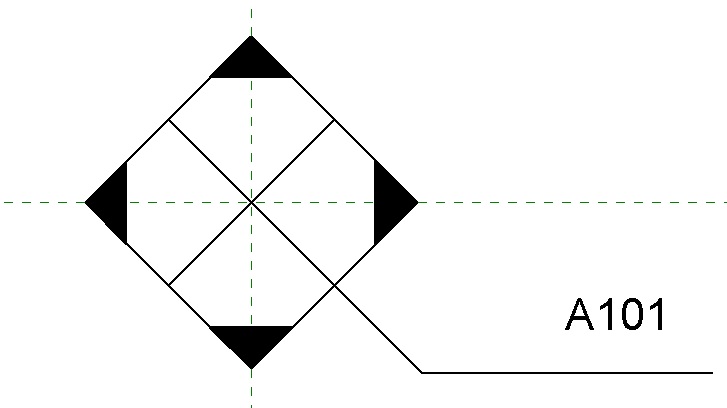

Puntero cargado en Etiqueta de alzado

Puntero cargado en Etiqueta de alzado

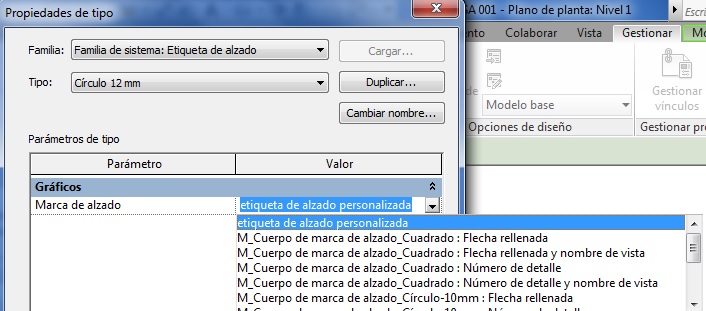

Esta Etiqueta de alzado se carga en el proyecto. Desde Proyecto hay que ir a Gestionar – Configuración – Configuración adicional – Etiquetas de alzado. Se ha de duplicar el tipo y en el campo del parámetro de tipo de marca de alzado se ha de indicar el nombre de esta Etiqueta de alzado creada y que se ha cargado en el proyecto.

680

Y Vista – Crear – Alzado. En Propiedades de tipo, se ha de duplicar el tipo existente, y como  nuevo parámetro de tipo de Etiqueta de alzado, la etiqueta realizada y cargada en proyecto. En la Vista en planta se puede ver como se modifican las Etiquetas de alzado.



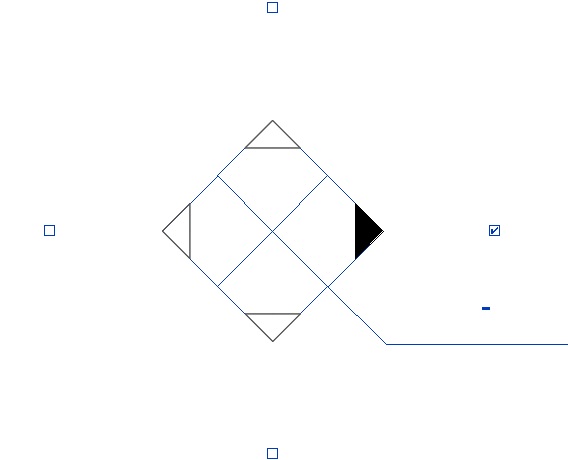

Vista en planta

Vista en planta

682
