REVIT ARCHITECTURE (186) – Plano de delimitación lejana para cortar una Vista

Un Plano delimitador lejano es un plano que corta una vista de alzado, sección o llamada.

Para utilizar un Plano delimitador lejano hay que ir a la Vista convirtiendo la misma en Activa, y en el Cuadro de diálogo de Propiedades hay que seleccionar la opción Delimitación lejana.

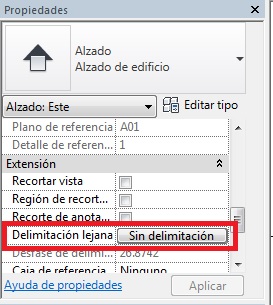

Propiedades de la Vista

Propiedades de la Vista

Aparece el siguiente Cuadro de diálogo cuando se selecciona Sin Delimitación:

Cuadro de diálogo Delimitación lejana

Cuadro de diálogo Delimitación lejana

La opción Sin delimitación significa que la Vista mostrará toda la información que se encuentre detrás del Plano delimitador. Como por ejemplo en la siguiente Vista de alzado:

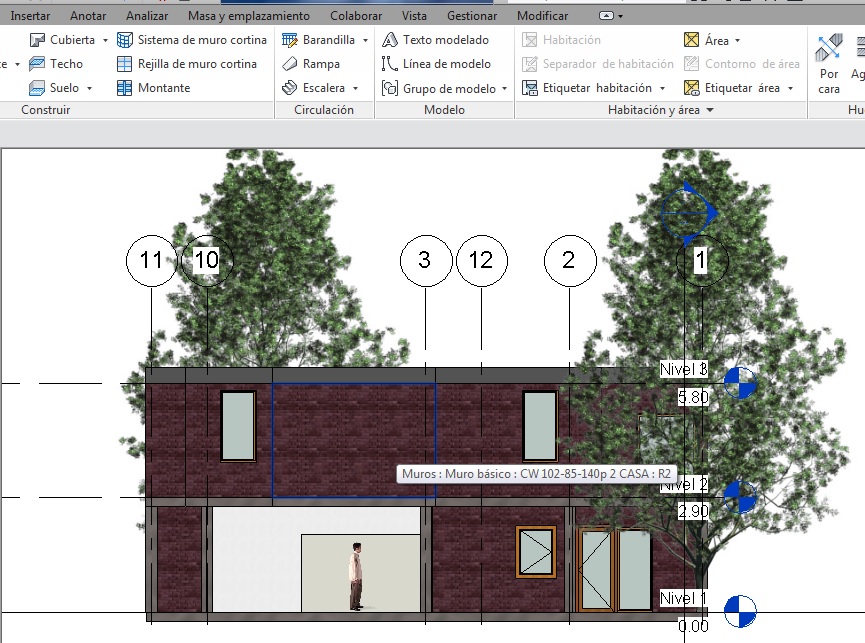

Opción Sin delimitación

Opción Sin delimitación

El Plano delimitador lejano se define por medio de la opción que está en Propiedades de la Vista Desfase de delimitación lejano. Para el ejemplo se ha indicado 20 metros de forma que si se aplica la opción de Delimitación con línea o Delimitación sin línea el árbol posterior no se va a ver en la Vista de alzado.

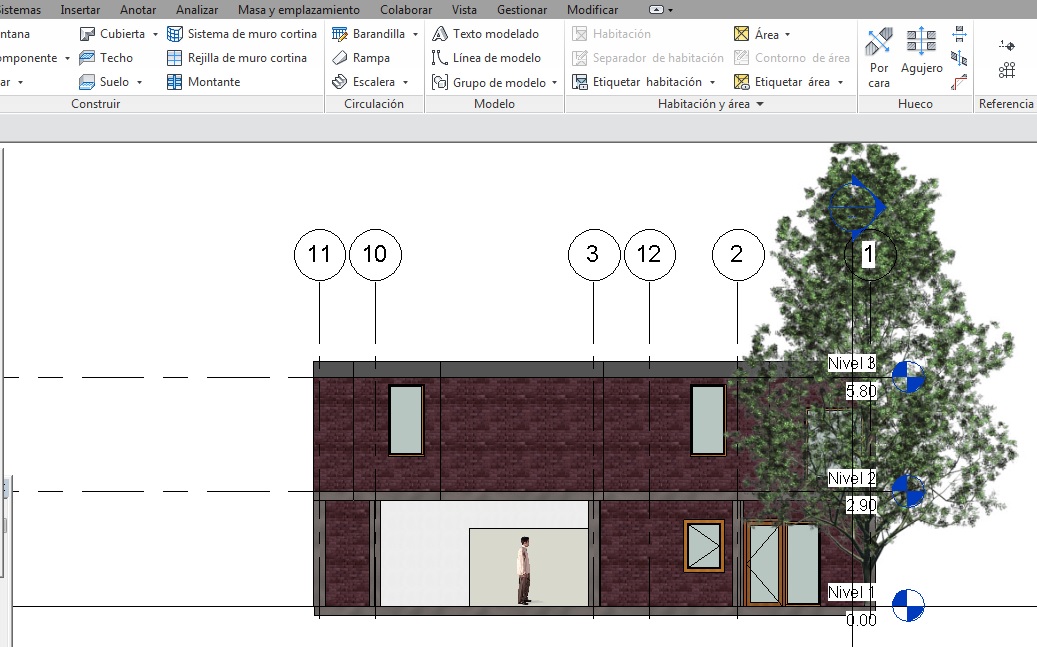

Delimitación con línea

Delimitación con línea
