REVIT ARCHITECTURE (198) – Fórmulas aplicadas a cotas

Las formulas se pueden utilizar para Modificar una cota. Por ejemplo para modificar una cota temporal, hay que seleccionar un elemento, de forma que aparece la cota temporal, y se puede ver el valor de la misma en el cuadro de texto. En este cuadro de texto se puede introducir una fórmula, indicando primero Igual = y después del mismo introduciendo la fórmula. En estas fórmulas no se puede mezclar unidades, pero sí se puede utilizar constantes que no tienen unidad.

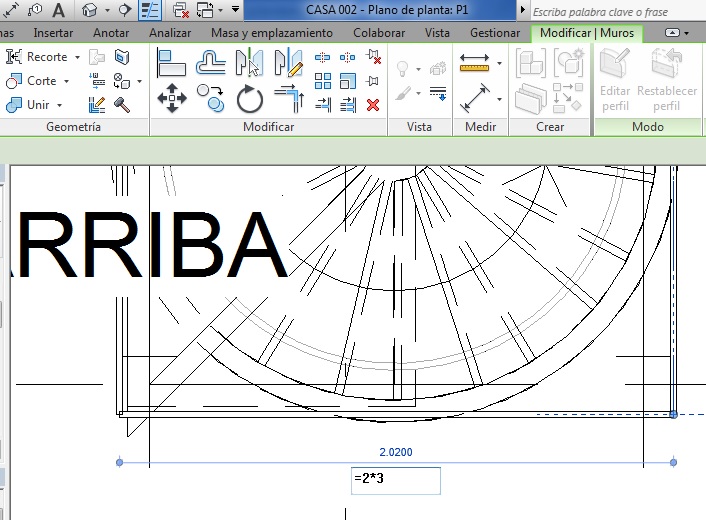

Fórmula

Fórmula

Además las fórmulas pueden crear parámetros cuyos valores dependen de otros parámetros. Por ejemplo, determinar que el parámetro anchura sea el doble de la altura. Entre las relaciones que se pueden establecer con las fórmulas están las relaciones de diseño, relacionar un número de ejemplares con una longitud variable y configuración de relaciones angulares. Concretamente se puede calcular un área o volumen…
Las fórmulas permiten la suma, resta, multiplicación, división, esponenciales, logaritmos y raíces cuadradas. También permiten funciones trigonométricas como seno, coseno, tangente, arcoseno, arcocoseno y arcotangente.
  • Suma: +
  • Resta: –
  • Multiplicación: *
  • División: /
  • Exponencial: ^: x^y, x elevado a la potencia de y
  • Logaritmo: log
  • Raíz cuadrada: sqrt(16)
  • Seno: sin
  • Coseno: cos
  • Tangente: tan
  • Arcoseno: asin
  • Arcocoseno: acos
  • Arcotangente: atan
  • e elevado a una potencia de x: exp
  • Valor absoluto: abs
  • Pi—pi (3.141493…)

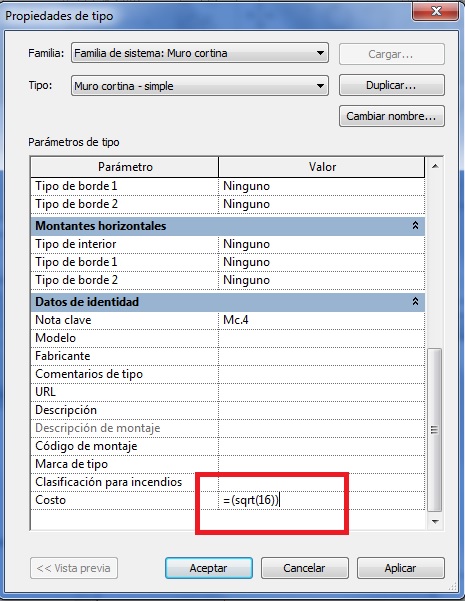

Fórmula de raíz cuadrada  del valor 16

Fórmula de raíz cuadrada del valor 16
