REVIT ARCHITECTURE (282) – MODELOS VINCULADOS (2) – Vinculación de modelos de Revit

Para Vincular un Modelo de Revit a otro u otros, hay que realizar las siguientes operaciones:

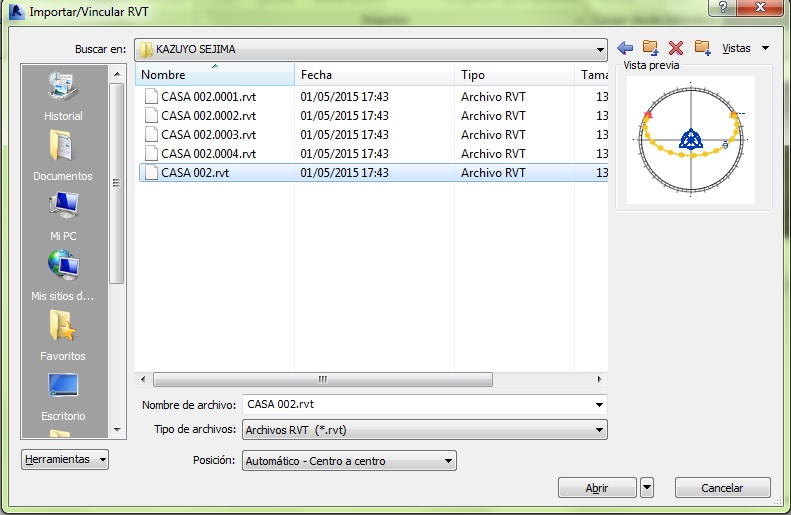

En primer lugar hay que abrir el Proyecto al que se quieren Vincular los archivos de Revit. Luego hay que ir a Insertar – Vincular – Vincular Revit, de forma que aparece el Cuadro de diálogo Importar/Vincular RVT.

1073

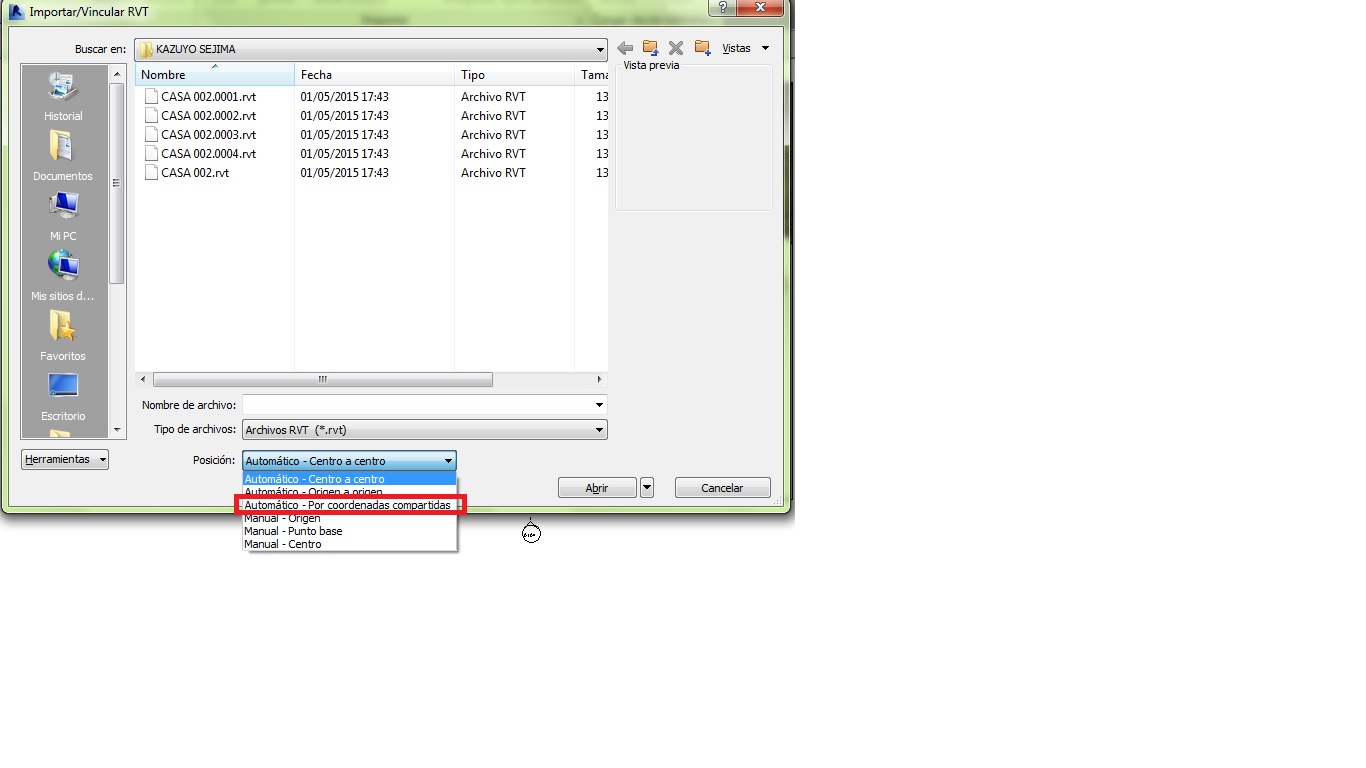

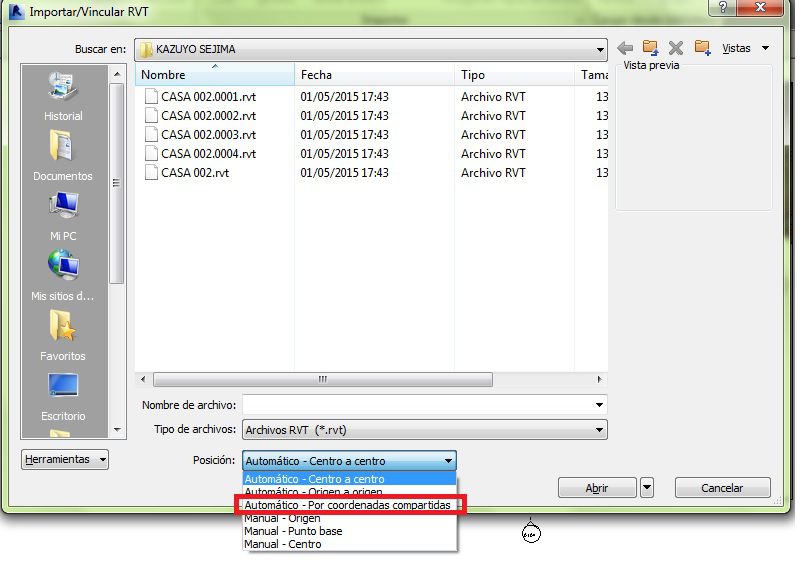

Hay que seleccionar el archivo que se quiere vincular. En la opción Posición por defecto el programa indica Automático – centro a centro. En el caso de que el proyecto vinculado se vaya a situar por Coordenadas compartidas hay que elegir la opción Automático – Por coordenadas compartidas.

1074

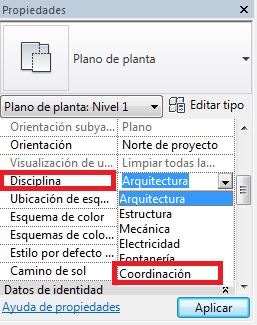

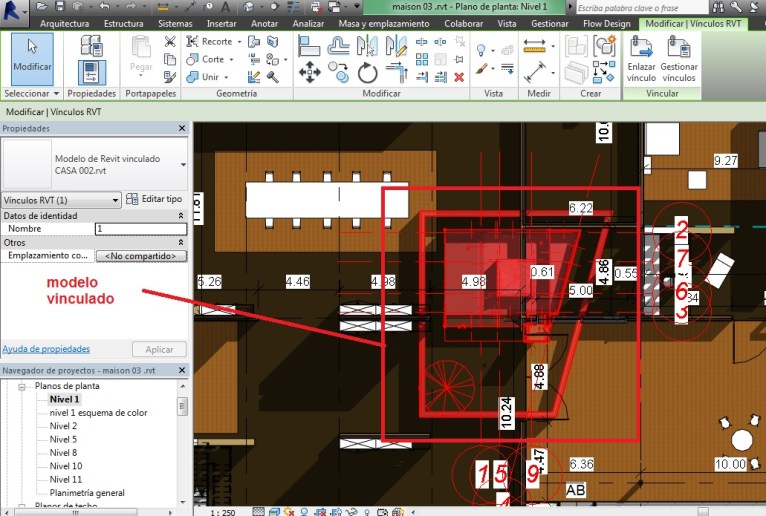

En caso de que cuando se haya vinculado el archivo de Revit éste modelo no se vea en el Proyecto, hay que ir al Navegador de proyectos y a DisciplinaCoordinación. De esta forma el Proyecto muestras todas las Disciplinas: arquitectura, estructura, instalaciones.

1075

1076

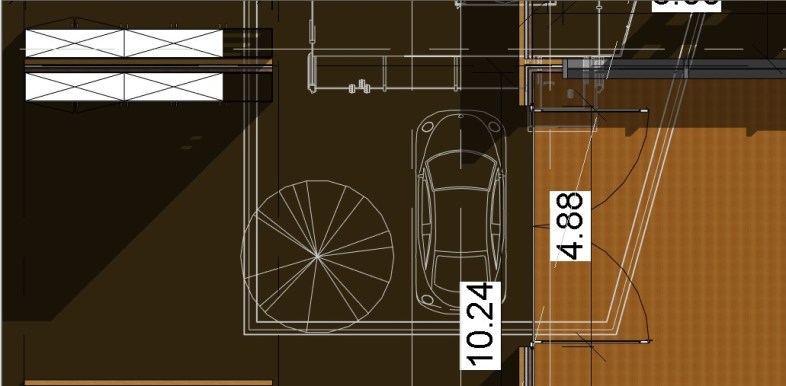

Existe la posibilidad de presentar el Modelo vinculado con tramas. Para ello hay que  ir al Navegador de proyectos – Modificaciones de visibilidad/gráficos – Vínculos de Revit – Tramado.

1077

1078

A un modelo vinculado se le pueden realizar las operaciones básicas de mover, copiar y rotar.
