REVIT ARCHITECTURE (319)- DYNAMO (1)- Conceptos previos

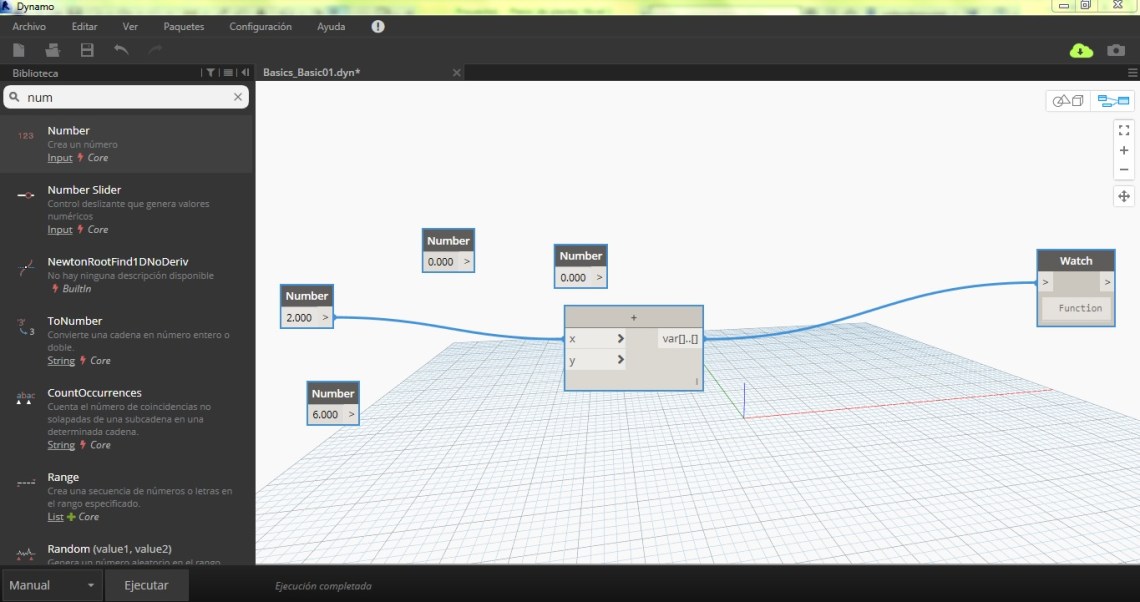

Dynamo es un lenguaje de programación visual. Su forma de trabajar es uniendo elementos simples para formar ideas complejas.

1211

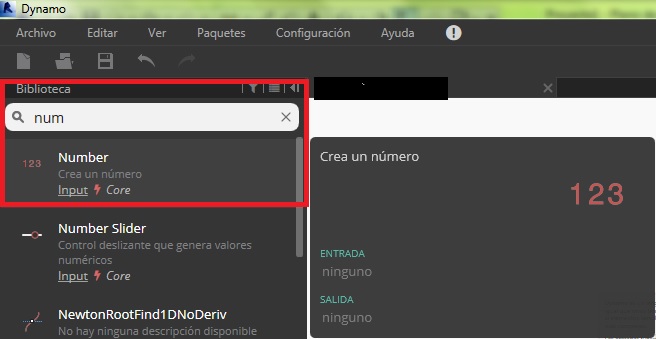

Algunas funcionalidades básicas como Números o Cadenas pueden ser seleccionados buscando en la Librería que hay en la izquierda superior de la pantalla.

1210

También Operaciones matemáticas o transformaciones geométricas se pueden encontrar en esta librería.

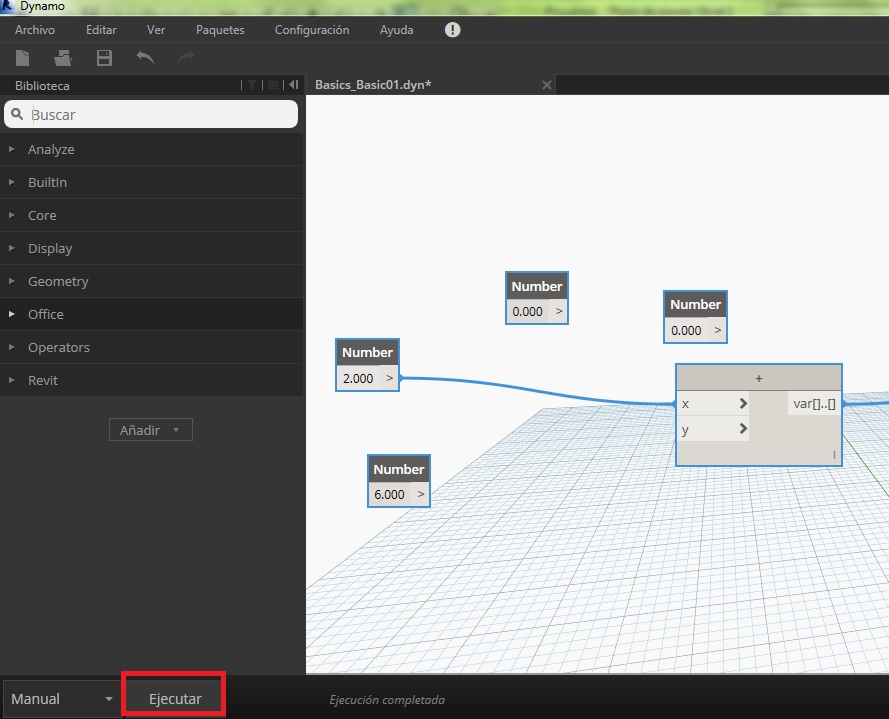

Con la herramienta Ejecutar se ejecuta el flujo de trabajo, de forma que se ven los datos. Esta herramienta se encuentra en la parte inferior izquierda de la pantalla.


Se puede ejecutar Manualmente, o bien de forma  Automática, de forma que automáticamente se va actualizando la información. Para ello hay que desplegar la pestaña que se encuentra a la izquierda de Ejecutar, para seleccionar la opción que se desee.

1213

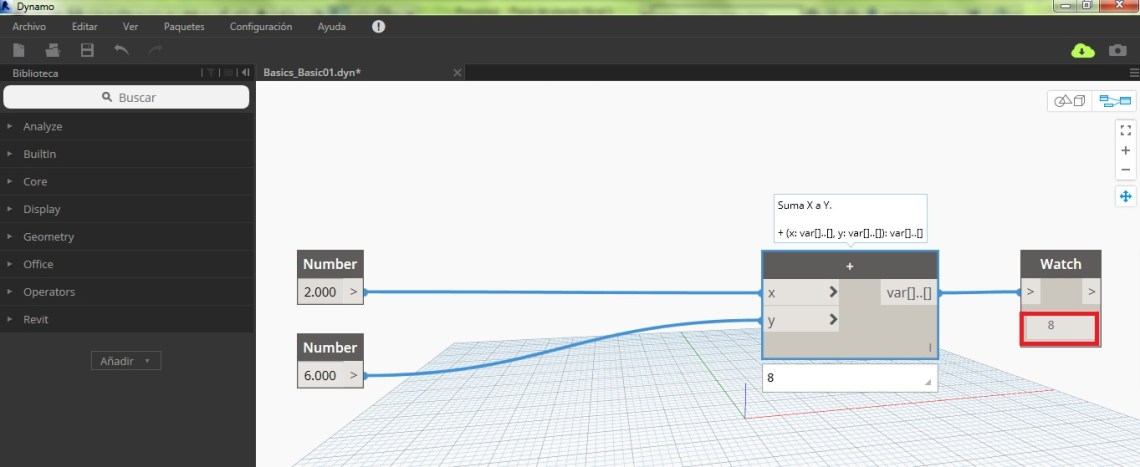

En el siguiente ejemplo se ha extraído un conector del puerto “>” de cada uno de los Nodos Número y se han conectado respectivamente a los puertos “X” e “Y” en el nodo +. Luego se ha seleccionado el botón “Ejecutar” de la parte inferior izquierda de la pantalla.

1214

Se ha sumado 2+6 siendo el resultado un total de 8.

1215
