REVIT ARCHITECTURE (332) – DYNAMO (14)- Nodo Surface.Perimeter Curves

El Nodo Perimeter Curves devuelve todas las curvas de perímetro de la superficie abierta.

Con el siguiente ejemplo se puede entender este concepto. Primero se crea una superficie por medio del Nodo BySweep2Rails.

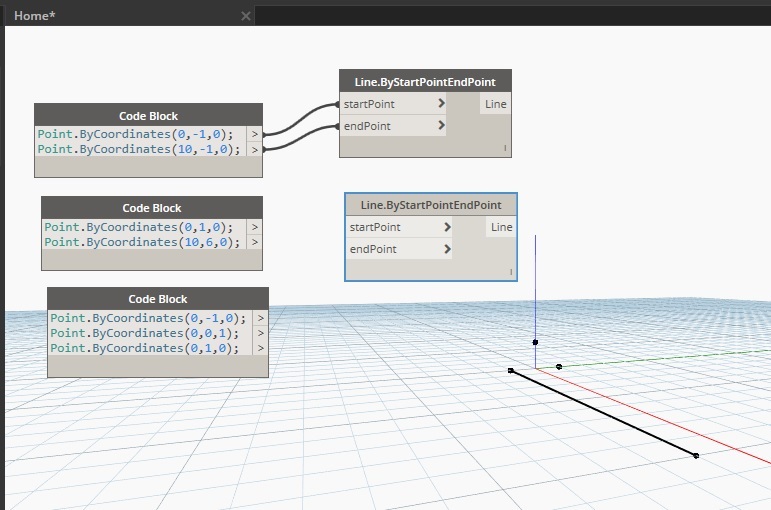

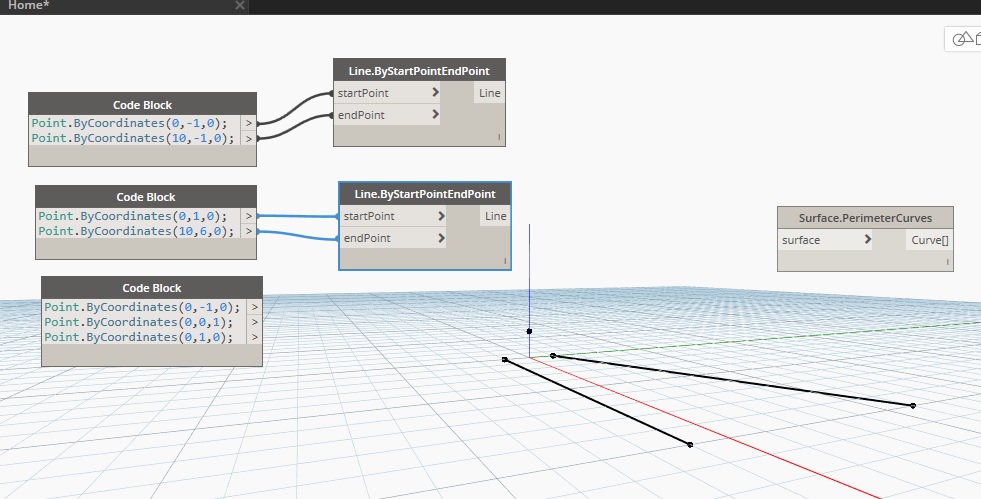

Con los nodos Code Block se puede crear directamente en el nodo Código, y será el primer paso a realizar. Luego hay que empezar a realizar las líneas que unen los puntos creados por medio del nodo Line.ByStartPointEndPoint.

1308

1309

El siguiente paso es realizar el arco por medio del nodo Arc.ByThreePoints.

1310

Y ahora ya se puede proceder a realizar la superficie por medio del nodo Surface.BySweep2Rails.

1311

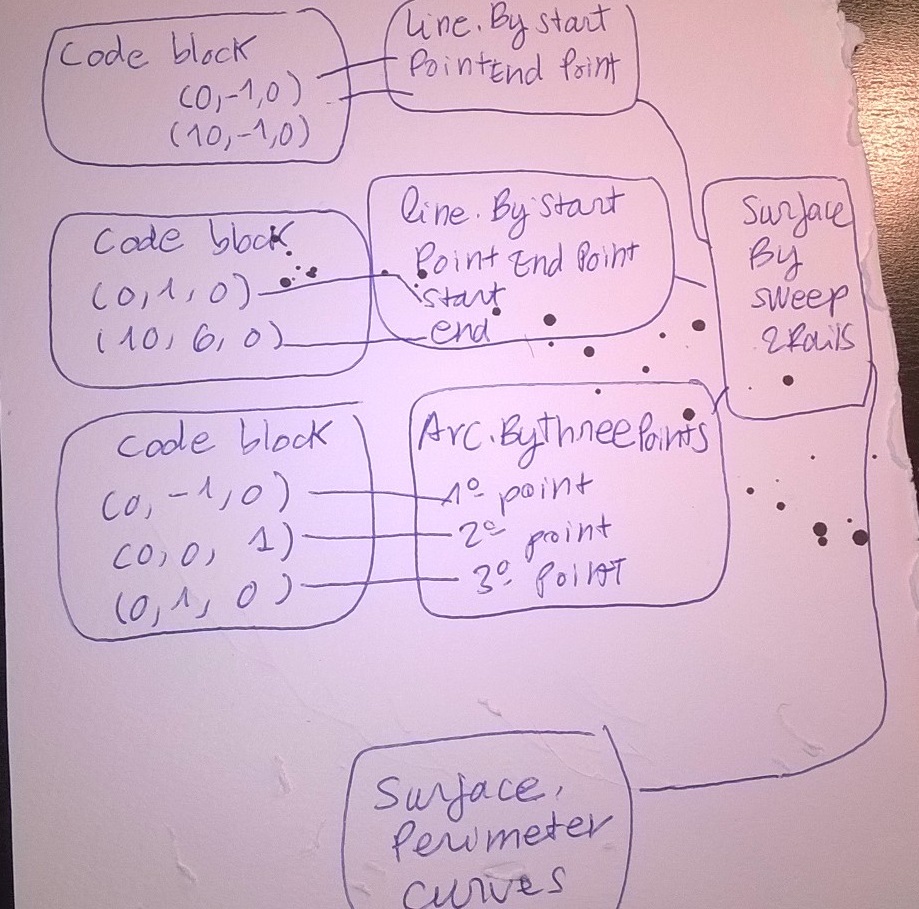

Y unimos el Nodo Surface.BySweep2Rails a el Nodo Surface.PerimeterCurves, para que este nos devuelva una curva delimitada por segmentos.


1313
