REVIT ARCHITECTURE (333) – DYNAMO (15)- Nodo Polycurve.ByJoinedCurves

I explain the subject matter of the article in this online voice record:

https://vocaroo.com/i/s1RLiCvGWVS9

El Nodo Polycurve.ByJoinedCurves realiza una PolyCurve uniendo curvas. Por tanto los Inputs son Curvas y los Outputs son PolyCurve. También Voltea la curva según sea necesario para asegurar la conectividad.

Este Nodo crea curvas unidas por medio de un conjunto de curvas gracias a la combinación de puntos o vértices.

En el siguiente ejemplo se puede ver el funcionamiento de este Nodo.

Primero realizamos un punto con las coordenadas cartesianas que se han indicado: x=5 e y=4.

1314

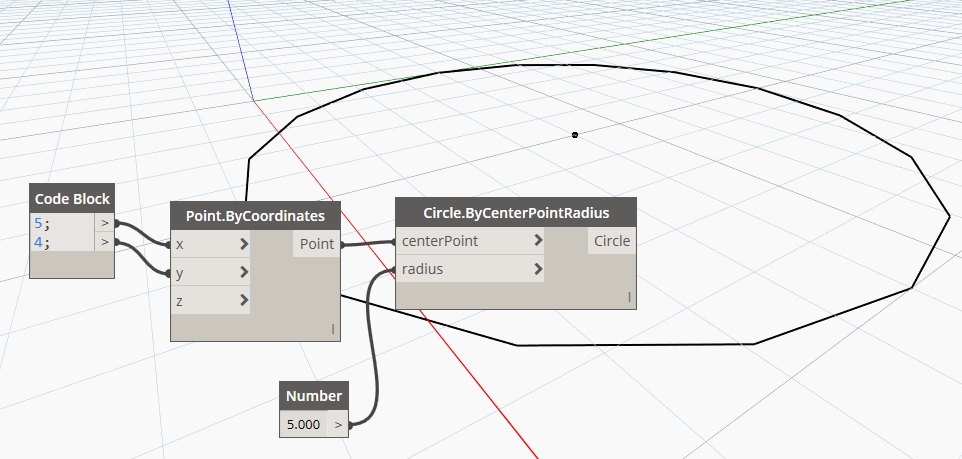

El siguiente paso es crear un círculo de forma que el centro del radio sea este punto creado y dando además un valor numérico de radio que en nuestro caso es 10. Este radio se crea en el plano X,Y Universal, donde además se considera un plazo Z universal Normal.

1315

Una vez creado el círculo vamos a inscribir dentro de él un círculo poligonal, es decir, una serie de polígonos con forma de círculo.

1316

El siguiente paso es separar este círculo poligonal y obtener componentes (piezas).

1317

El último paso es utilizar el Nodo Polycurve.ByJoinedCurves para unir los segmentos obtenidos de la explotación anterior.

1318






Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
