Revit architecture (342) – Dibujo de bocetos (II) – Rectángulo y círculo

Con la herramienta Línea de modelo se pueden realizar rectángulos, por lo que trataremos la opción rectángulo con esta herramienta. Inicio – Modelo – Líneas de modelo – Modificar colocar líneas – Crear elemento – Dibujar – Rectángulo.

Aparece la opción Desfase, por si se desea realizar un desfase del rectángulo respecto un elemento, para lo cual hay que indicar un valor.

También aparece la opción Radio, y si se quiere utilizar hay que dar un valor, y de esta forma el programa realiza empalmes en las esquinas del rectángulo. En el siguiente ejemplo se puede ver un rectángulo realizado sin la opción Radio y otro rectángulo realizado con la opción Radio.

1365

Cuando se rellena el valor de Radio se modifica la opción de Desfase, de forma que ésta queda anulada.

Para realizar el rectángulo hay que realizar clic en el área de dibujo que supone la primera esquina del mismo y con el siguiente clic se especifica la esquina opuesta en diagonal.

Para realizar un boceto con un Círculo, como en el caso de la realización de Boceto con rectángulo hay que ir a, Inicio – grupo Modelo – Línea de modelo – Modificar/colocar líneas – Crear elemento – Dibujar – Círculo.

Existe también la opción de Desfase, que si se quiere utilizar hay que indicar el valor de  Desfase del círculo.

Si se indica el valor de radio con la opción Radio se crea un círculo simplemente realizando un clic con el ratón.

Al igual que en el caso del rectángulo cuando se utiliza la opción de Radio se anula la opción de Desfase.

1366

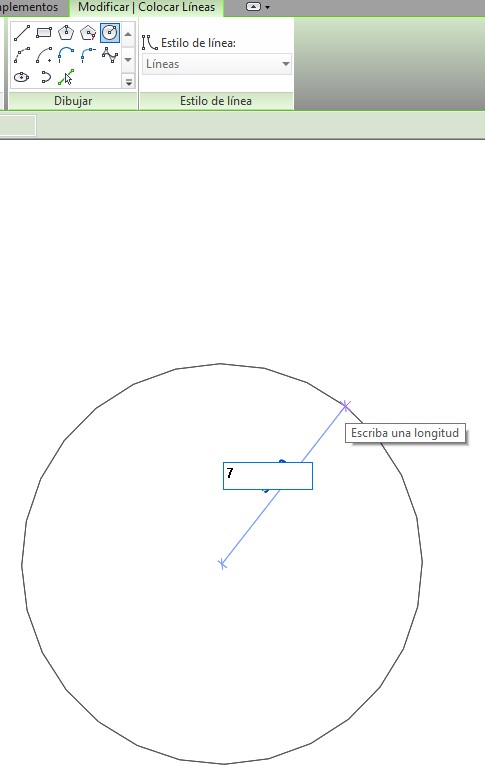

También se pueden utilizar cotas receptivas para crear un arco, de forma que se ha de realizar clic para situar el centro del círculo, hay que introducir el valor del radio y pulsar Intro.

1367



O bien la forma más conocida que es realizar clic para situar el centro del círculo, mover el cursor del ratón y volver a hacer clic para finalizar la longitud del radio del círculo.
