Revit architecture (356) – Creación de Geometría sólida o vacía. Barrido

Para poder realizar un Barrido, primero hay que entender qué es un barrido. Se puede definir como la herramienta de Revit que construye familias desde el entorno Boceto por medio de un contorno que se extruye a lo largo de un camino.

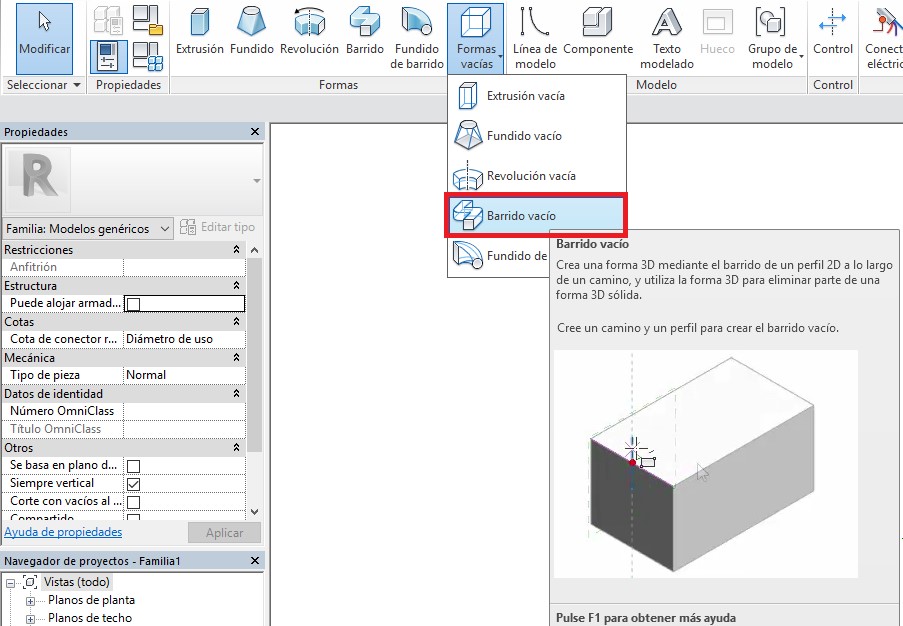

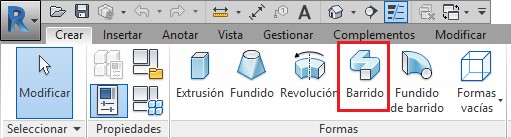

Para realizar un Barrido, hay que ir al Editor de familias – Formas – Barrido sólido/vacío.

1453

1454

Se colocará previamente el Plano de trabajo adecuado para poder crear el camino.

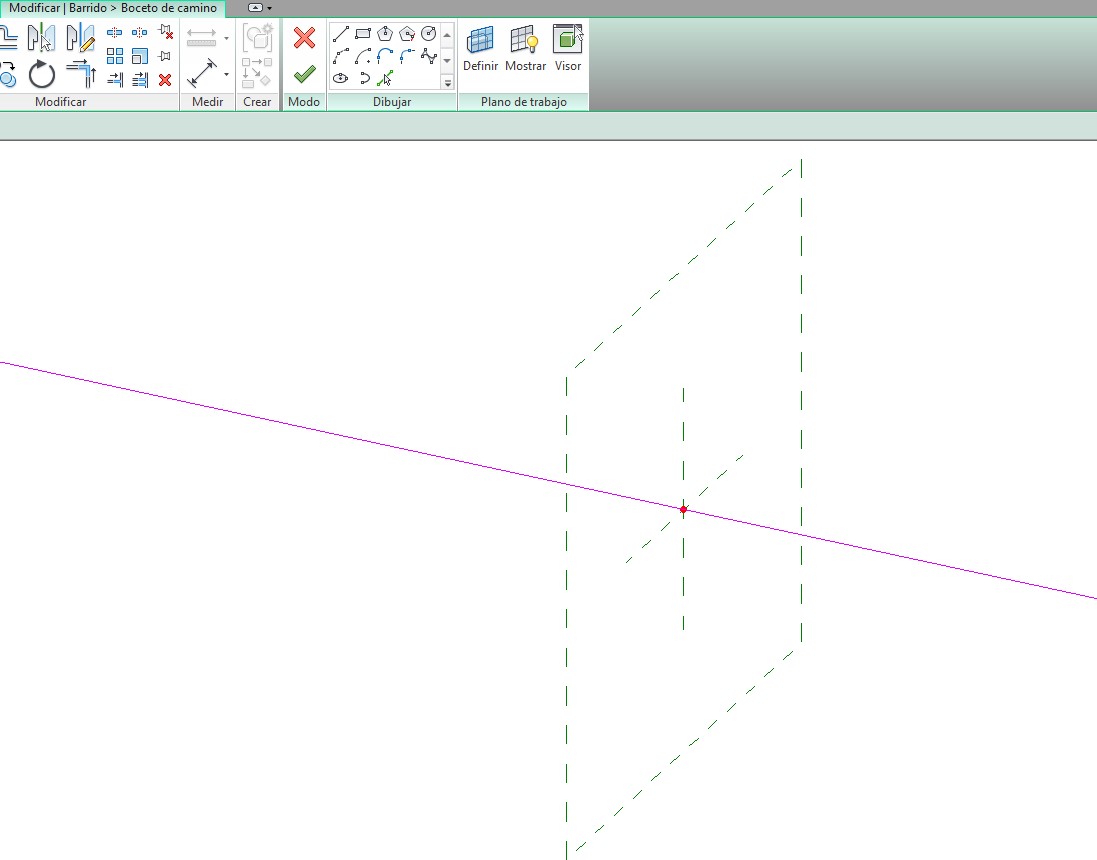

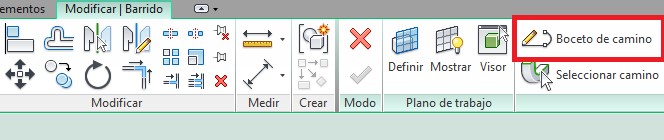

En la ficha Modificar Barrido – Barrido – Boceto del camino. El camino a realizar puede ser, o bien abierto, o bien cerrado y no se pueden crear varios caminos. Puede estar formado por líneas rectas y curvas y no es necesario que esté contenido en un plano horizontal, sino que puede estar contenido en un plano inclinado.

1455

1456

Hay que hacer clic en Finalizar modo de edición para salir del entorno de construcción del camino, y poder acceder a otras herramientas de Barrido.

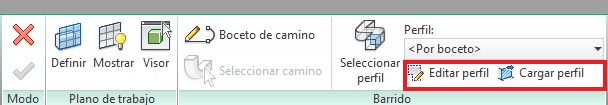

El siguiente paso es realizar el Perfil, por medio de la opción Boceto o bien con la opción Cargar perfil.

1457

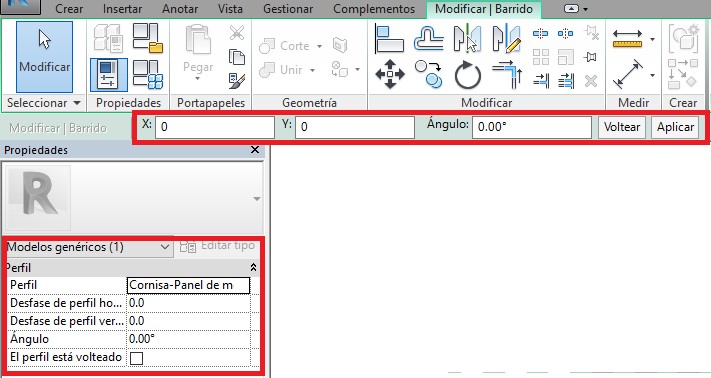

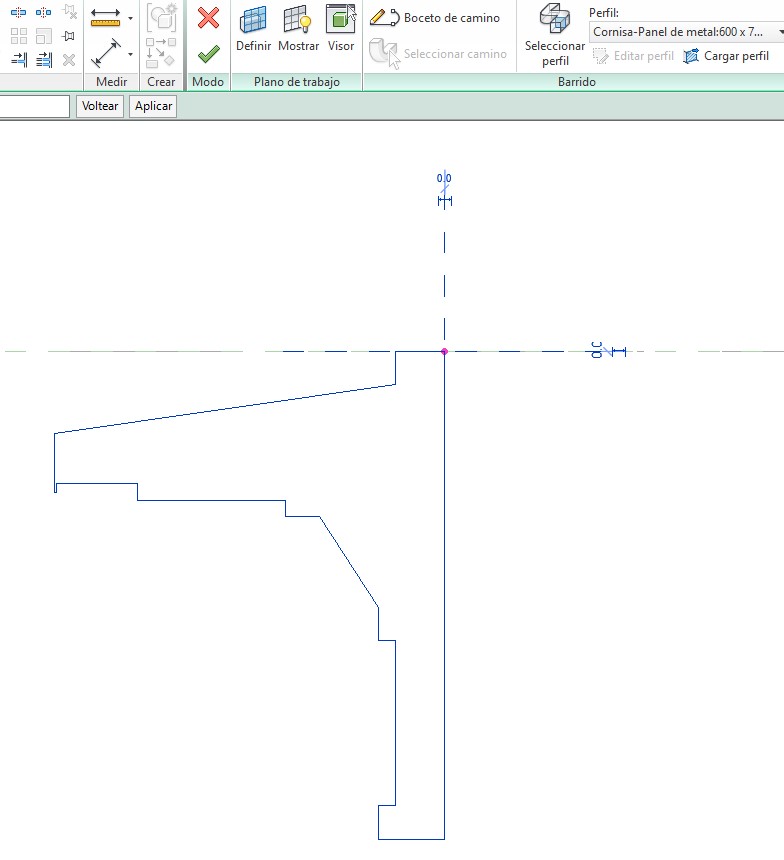

En el caso de Cargar perfil, aparecen las opciones en la Ficha superior de X,Y con la que se puede determinar un desfase del perfil, Ángulo con la que se determina el ángulo de perfil sobre el perfil de origen, donde se pueden introducir valores negativos de forma que se puede rotar en dirección contraria y Voltear.

1459

1458

1460

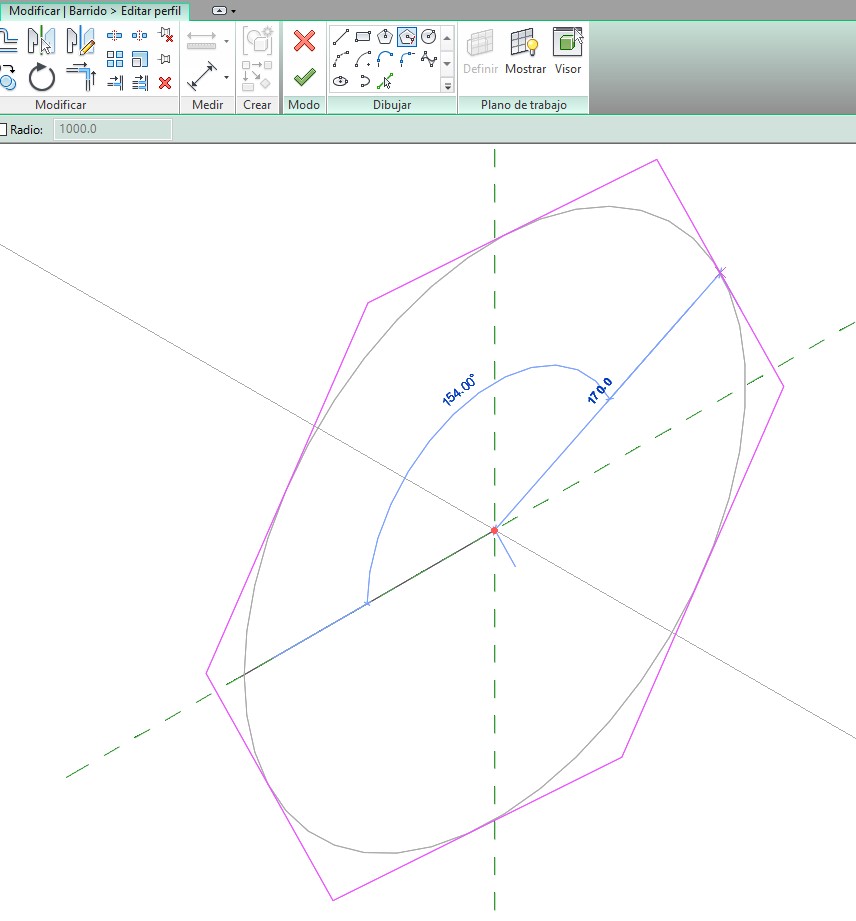

Por otro lado se puede utilizar la opción de Boceto para crear el perfil de extrusión, en Editar perfil. En relación a los planos de trabajo, si por ejemplo, se ha utilizado el plano horizontal para realizar el camino, para realizar el perfil hay que situarse en un alzado. El boceto de bucle puede ser un bucle simple cerrado o bien varios bucles cerrados que no se interseccionen.

1461

Finalizar edición permite salir del entorno de creación del perfil.

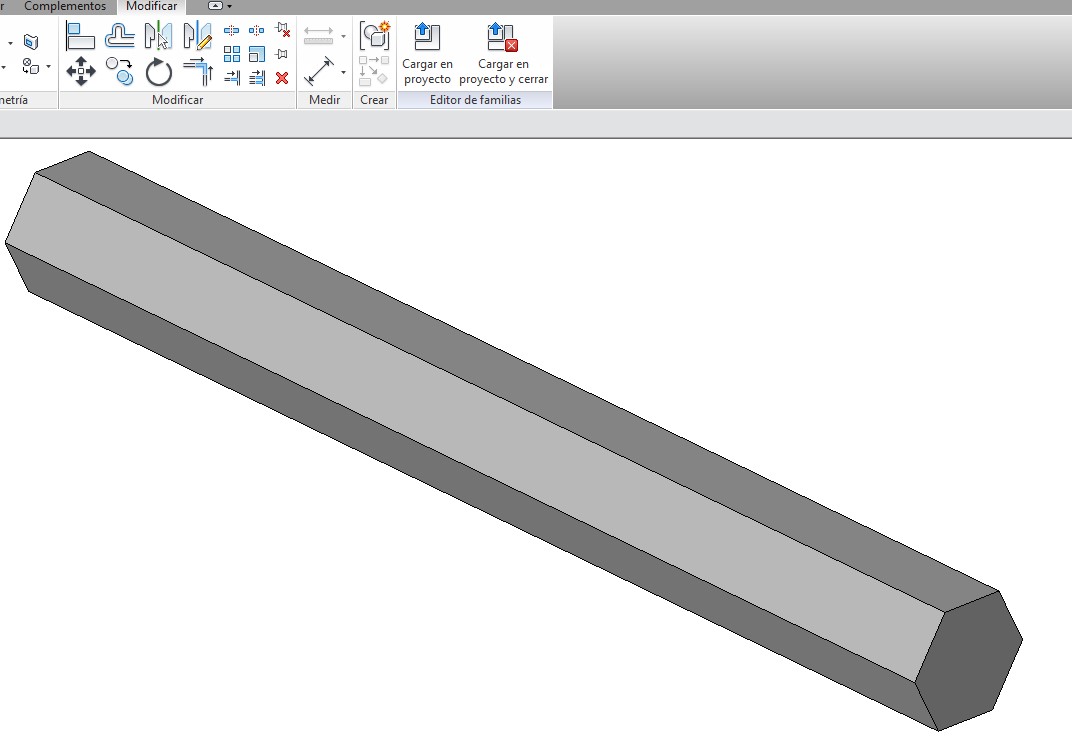

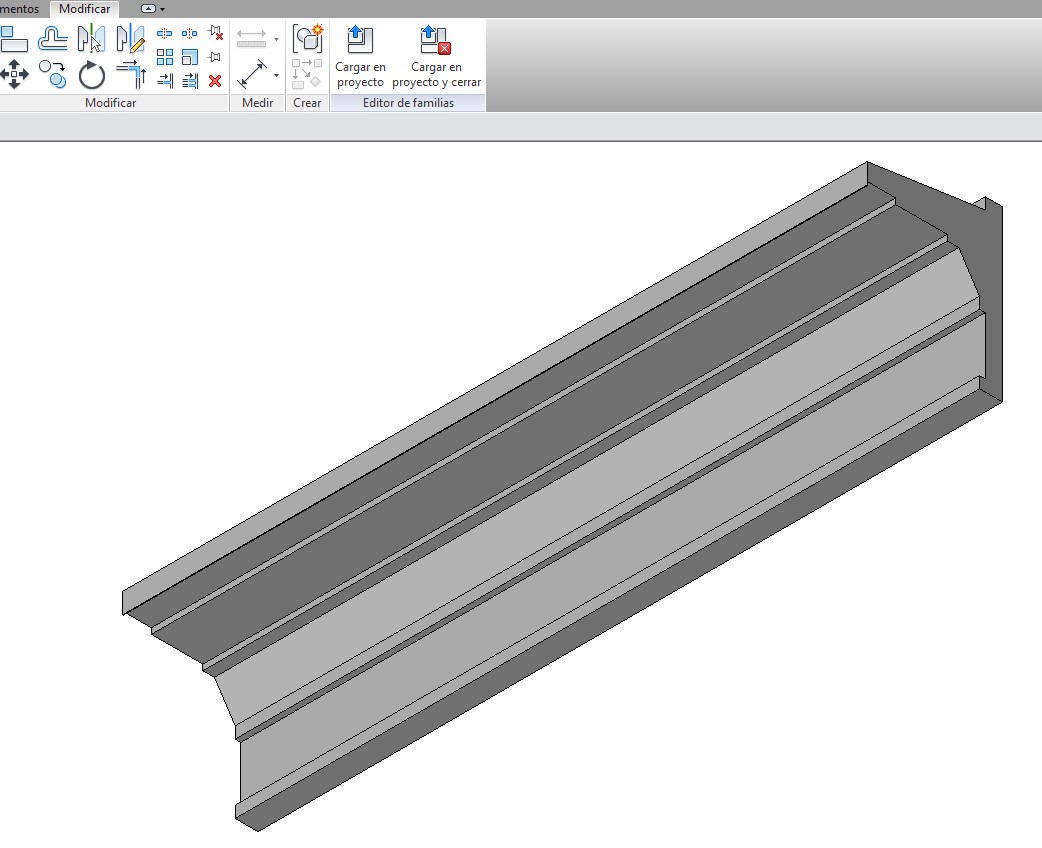

Y hay que realizar otra vez Finalizar edición, para realizar el Barrido del perfil creado.

1462

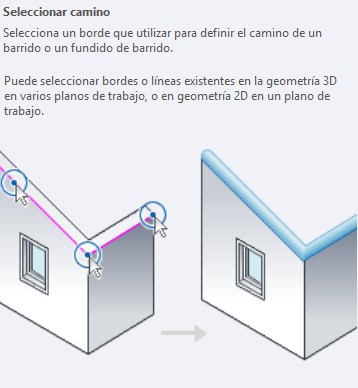

Existe una opción que es Seleccionar camino que permite seleccionar bordes o líneas existentes en 3D o en 2D. Es una forma de selección automática,  permite crear el camino en varios planos de trabajo, de forma que el camino es 3D.

1463
