Revit Architecture (382) – Utilización de las herramientas de dibujo en los Grupos de detalle

Los elementos de detalle en un Grupo de detalles se mueven como un bloque con respecto el resto de elementos del dibujo. Se pueden mover hacia delante o hacia atrás a la vez cuando se modifica una orden que se da al grupo.

En el siguiente ejemplo tenemos un Grupo de detalle formado por un área de rellena que es la trama a 45º en doble sentido y el aislamiento térmico del muro, que es exterior.




Si movemos este Grupo de detalle, éste se mueve todo a la vez.

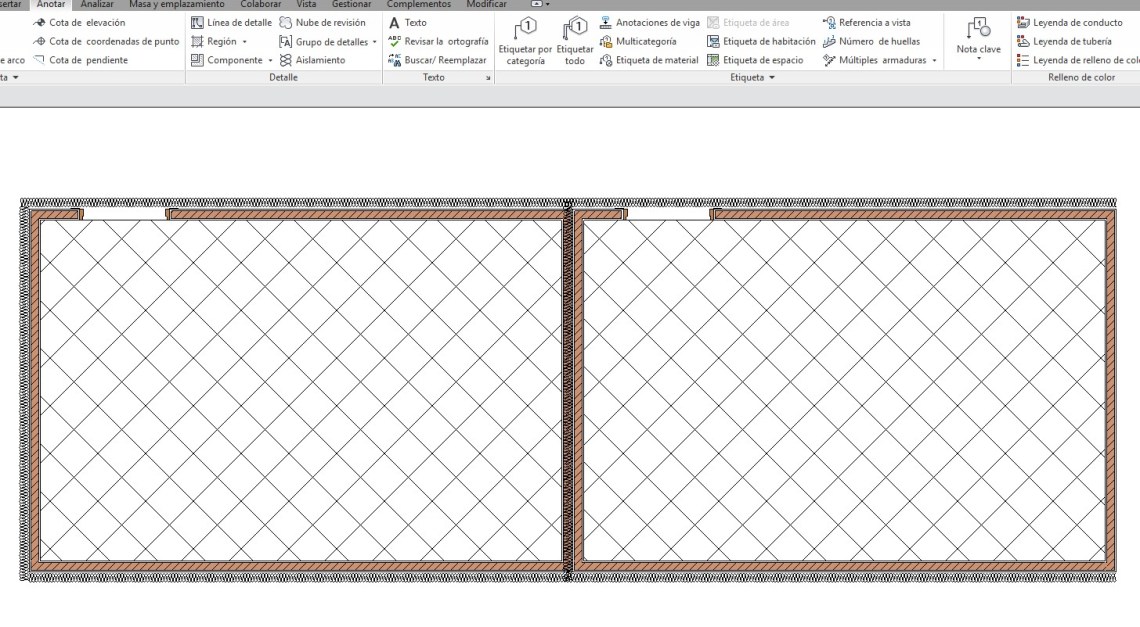

Grupo de detalle formado por la trama a 45º y el aislamiento térmico

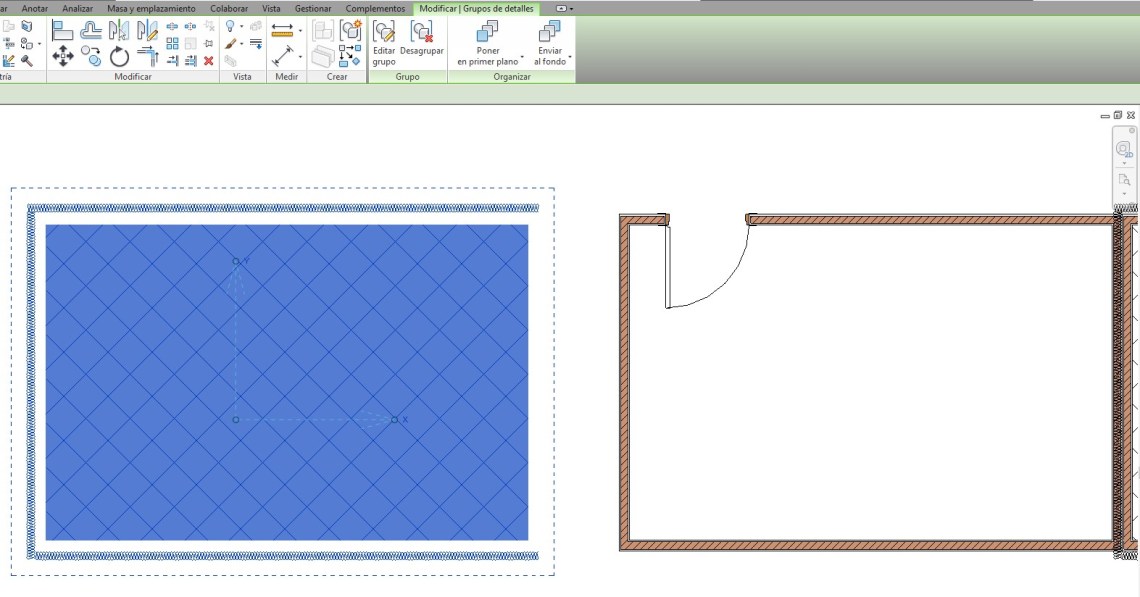

Desplazamiento conjunto de la trama a 45º y el aislamiento térmico



Para conseguir que la orden que se da al grupo afecte solamente a un elemento del grupo, primero habrá que editar el grupo. Una vez se entra en el entorno de Trabajo de Modificar grupo, y realizar la modificación del elemento individual del grupo, se ha de salir de este modo de edición con la opción finalizar.





Se realiza el desplazamiento del aislamiento térmico que pasa a formar parte del interior de la pared, en las zonas de encuentro de paredes de núcleos que se repiten.


El resultado final es que se mueve únicamente este elemento de detalle, de forma que el resto de elementos de detalle mantienen su posición.
