Revit Architecture (419) –Modificar la forma de una cubierta o de un forjado estructural

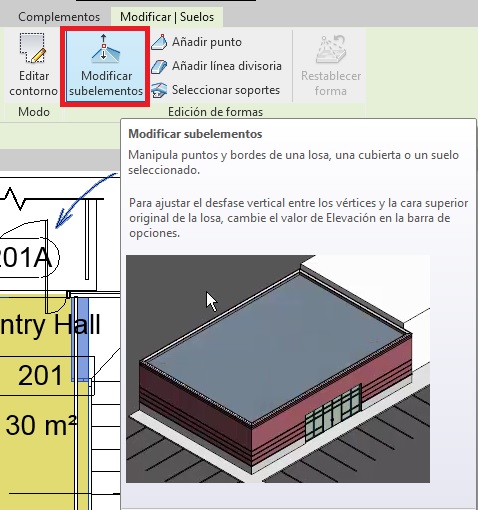

Con la herramienta Modificar subelementos se puede modificar los bordes de un suelo o de una cubierta.

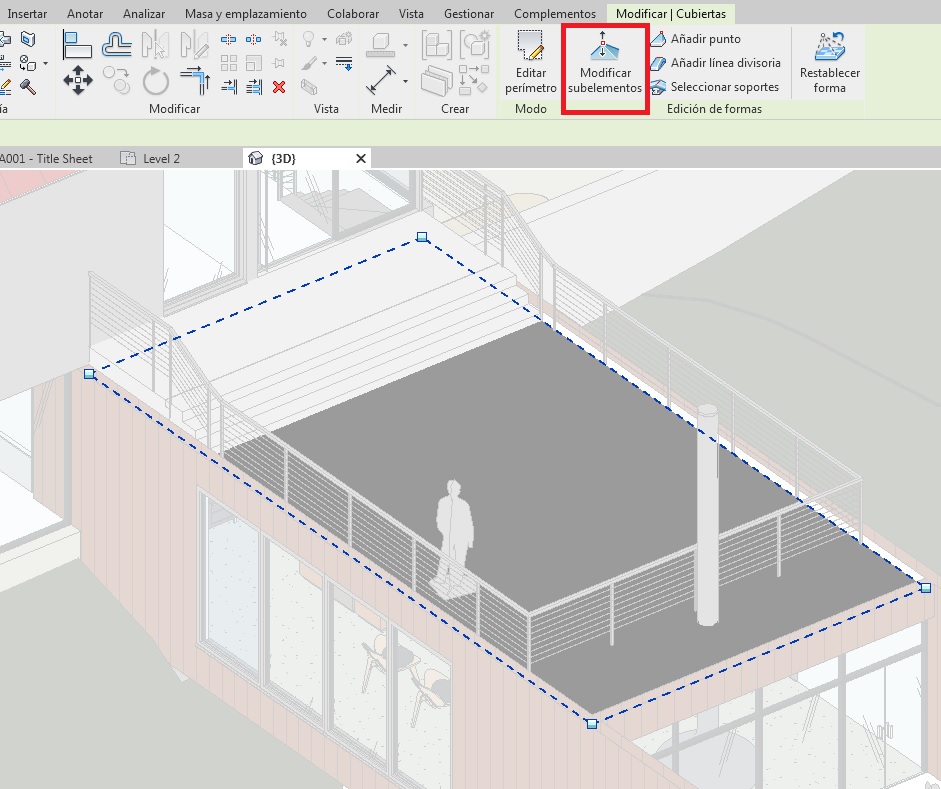

Primero hay que seleccionar el suelo o cubierta, y seguidamente ir a Modificar/suelos – grupo Edición de formas – Modificar subelementos.




Al seleccionar esta herramienta Modificar Subelementos, la barra de opciones horizontal de la herramienta muestra un cuadro de edición de la altura, de forma que se puede indicar una altura común a todos los subelementos. Esta altura define la distancia entre los vértices de límite del forjado o cubierta y la cara superior inicial del suelo.

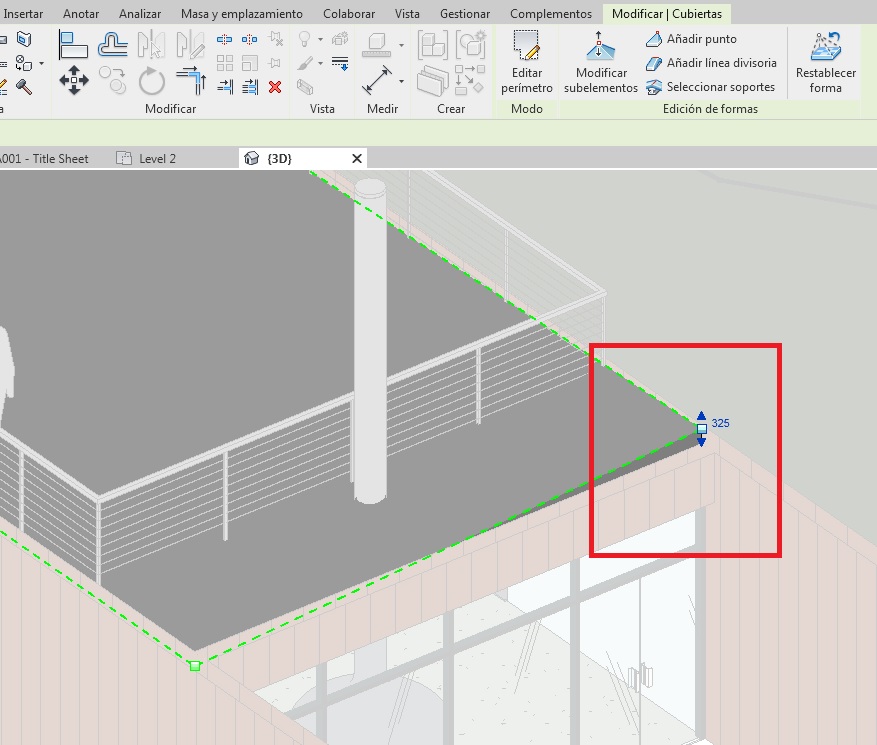

La altura del punto se cambia arrastrando dicho punto, y el cambio se puede realizar en planta y en alzado.




Con el cursor del ratón y la tecla TAB se seleccionan subelementos de forma puntual.

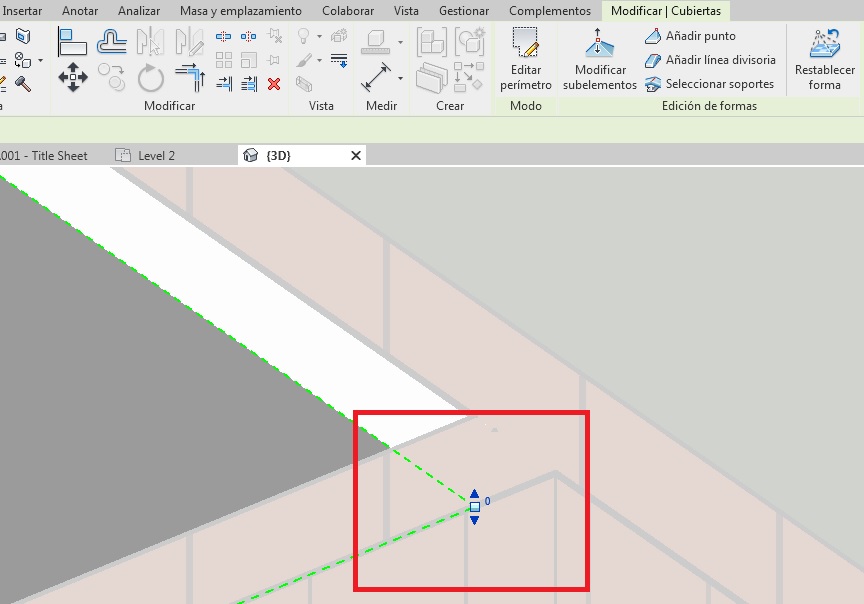

La flecha azul que aparece cuando se entra en la herramienta permite mover el punto verticalmente.

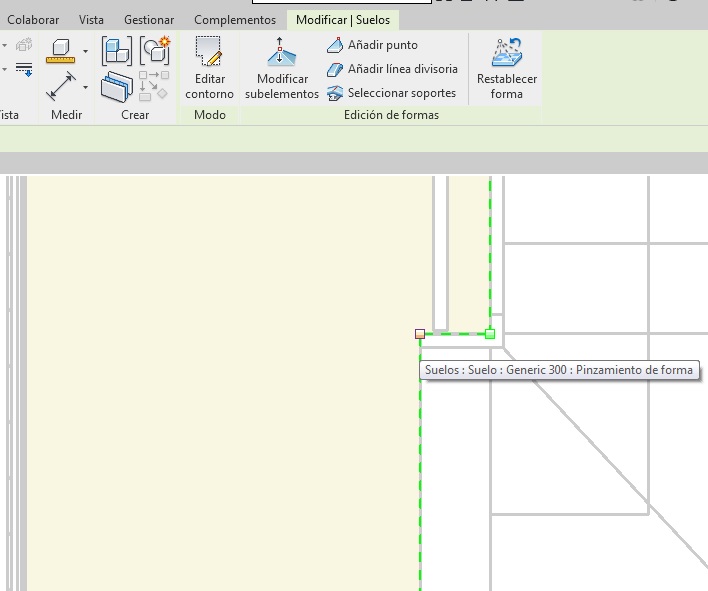

En Vista de planta se puede mover el punto de pinzamiento que aparece al entrar en la herramienta de forma que se puede mover horizontalmente.

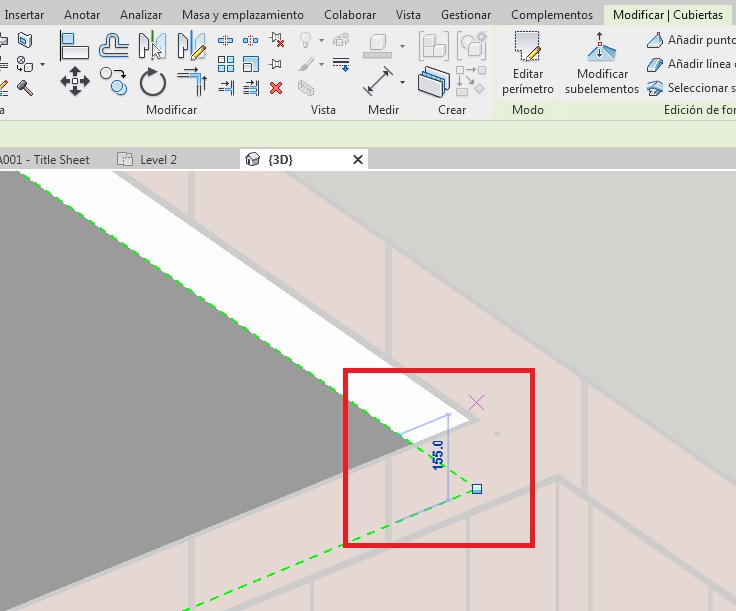

En el control de texto se introduce el valor de altura nuevo del punto de pinzamiento.
