Revit Architecture (425) – Editar con el visor de plano de trabajo

Por medio del Visor de plano de trabajo se puede realizar cambios en elementos que se han creado por medio de un Plano de trabajo de modelo. El Visor de plano de trabajo es una vista temporal que no se mantiene para poder consultar desde el Navegador de proyectos.

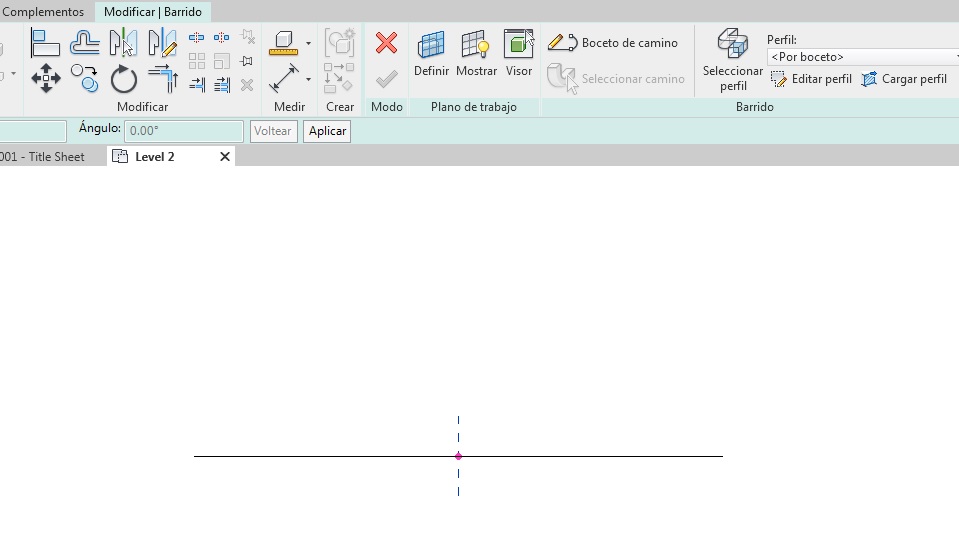

01






Tiene una gran utilidad en la edición de formas, Barridos y Fundidos de barrido.

Se trata de una herramienta que se puede utilizar en todas las Vistas de modelo dentro del entorno de proyecto. Se ha de tener presente que la orientación por defecto es el plano de trabajo activo de la última vista activa.

¿Cómo se realizan los cambios con el Visor de plano de trabajo?

Se explicará a continuación como funciona esta herramienta por medio de la modificación de un Barrido.

Primero se ha de seleccionar el perfil del elemento o un plano de trabajo.

Por medio de la opción Modificar / Elemento – Grupo Plano de trabajo – Visor, se accede a la herramienta Visor de Plano de trabajo en una Vista 2D.



Selección del Plano de trabajo del punto de referencia del perfil generador de la forma



Hay que editar el perfil seleccionado según necesidades.

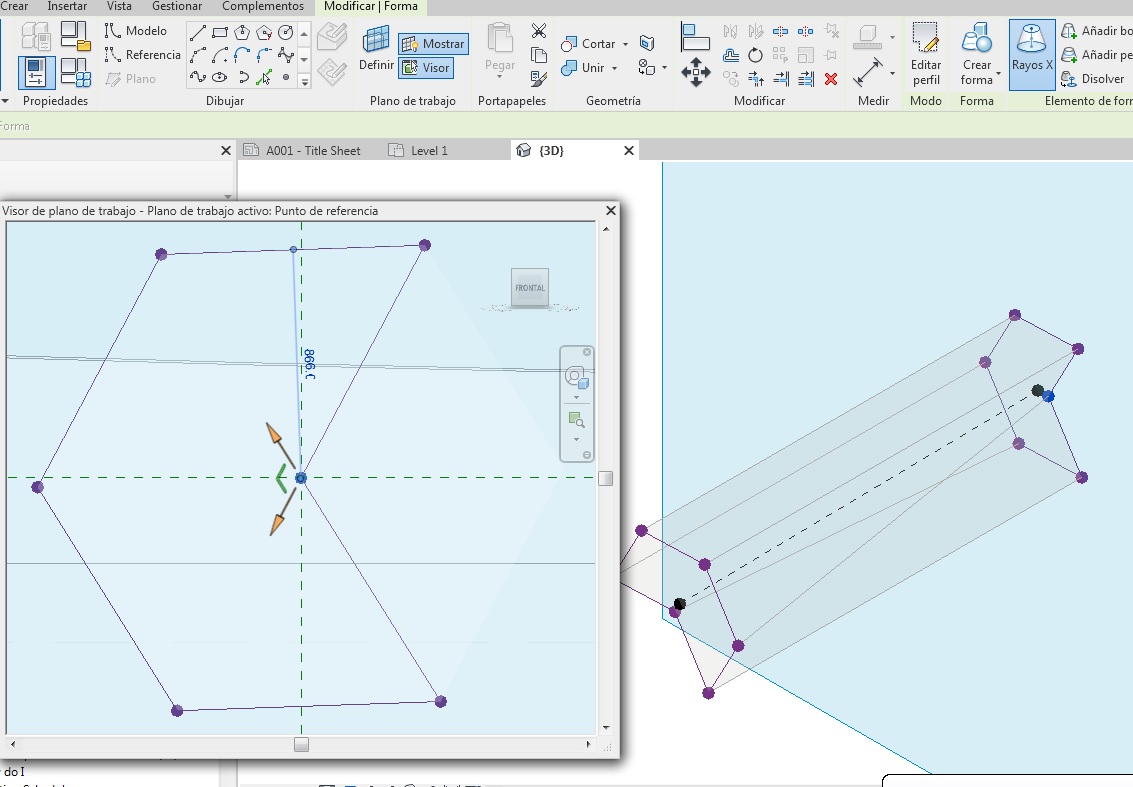

Modificación del perfil generador de la forma en un extremo



Cuando se realiza el cambio, este se actualiza en el resto de vistas en tiempo real.




selección del perfil generador de forma del extremo opuesto



Modificación del perfil del extremo opuesto



Añadir un perfil intermedio






Forma 3D final una vez modificados diferentes perfiles generadores de la forma por medio del Visor






Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
