Existe la posibilidad de determinar en qué vistas se vean las extensiones de datos de modelos (3D) como pueden ser niveles…, modificando el tamaño de dichas extensiones.

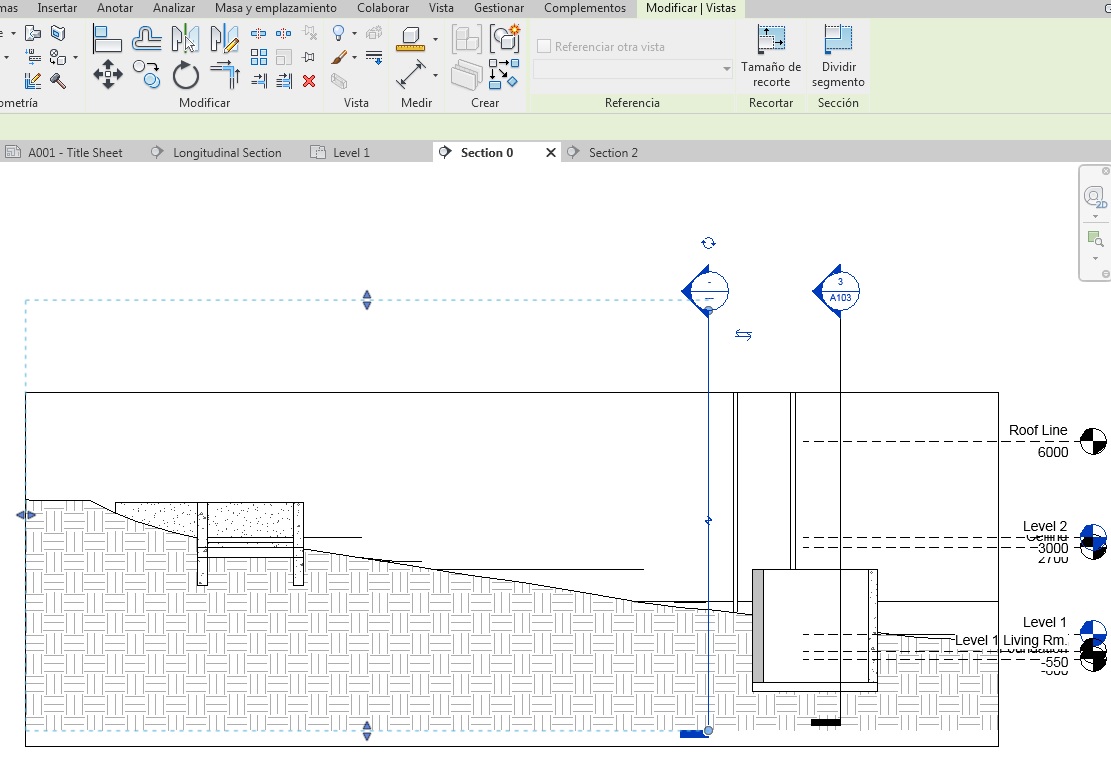

Por ejemplo, puede ser que la línea de un nivel no se pueda ver en una Vista de sección, debido a que sus extensiones de modelo (3D) no corten la línea de nivel que no se puede ver.

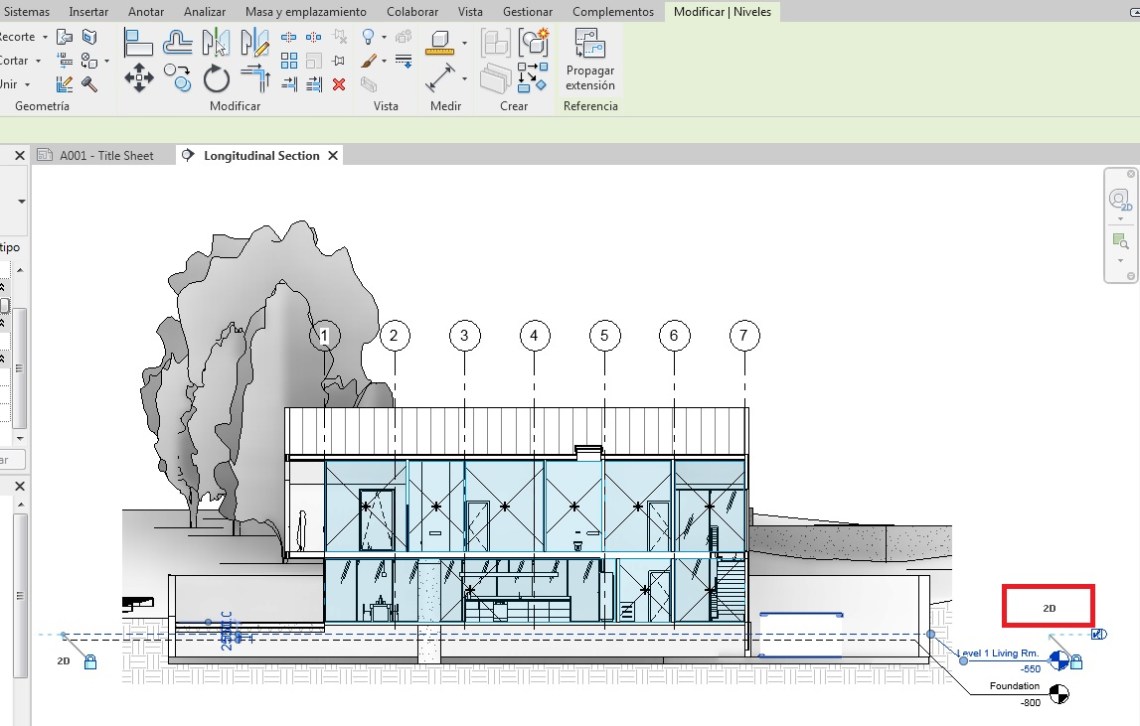

Las referencias que están fuera de la región de recorte de la vista no se ven. En casos en que la referencia tiene una configuración de extensión 2D, y seguidamente, queda fuera de la vista es porque se activa la región de recorte, la longitud y ubicación de la referencia no se mantiene.
Cuando una región de recorte de la vista está desactiva, esta vista muestra todo su contenido, y por tanto, la referencia que estaba oculta vuelve a aparecer, pero con su extensión 3D y no 2D.

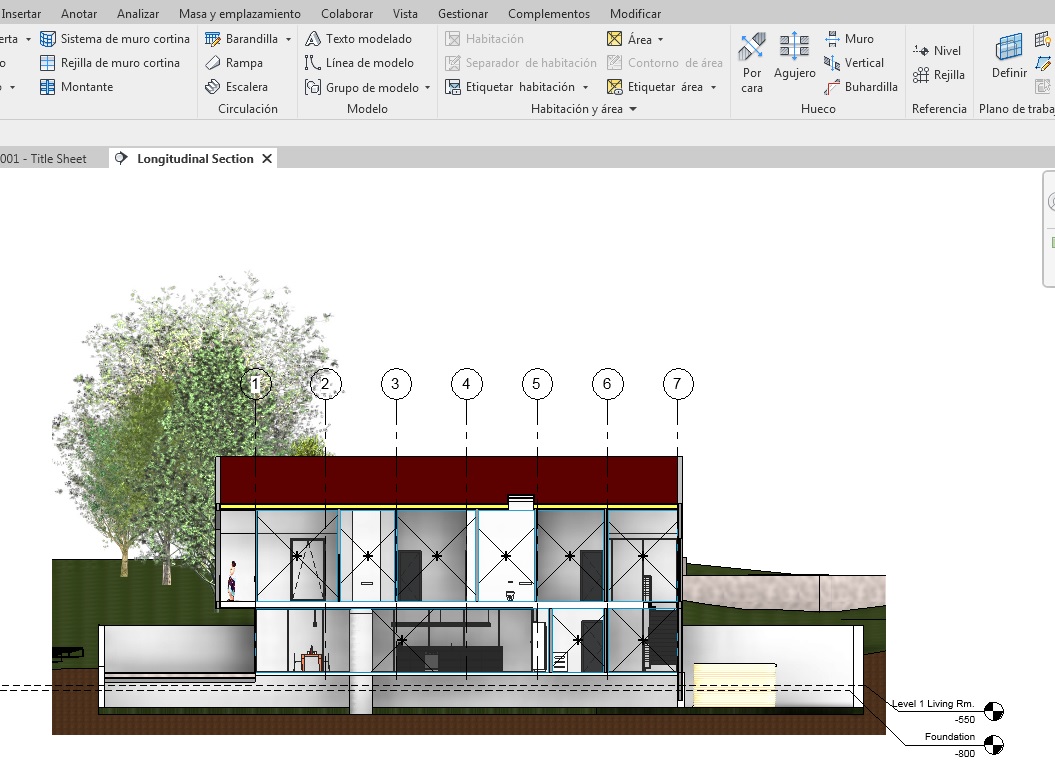

En el siguiente ejemplo la rejilla solamente se podrá ver en las dos primeras vistas de plano debido a que su extensión de modelo (3D) no se corta con la tercera línea de nivel.

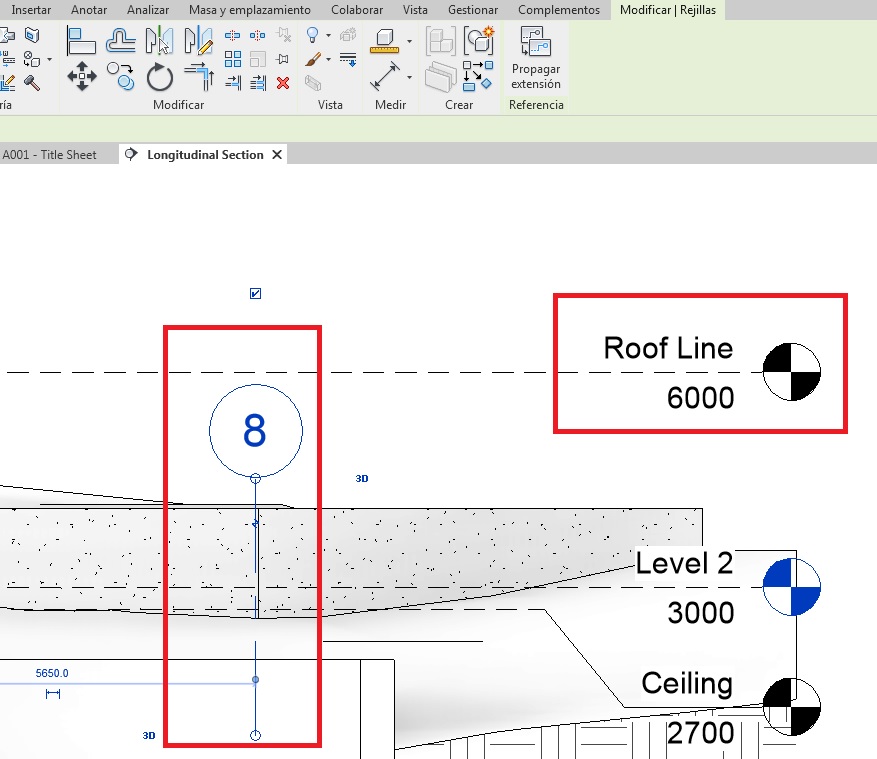

También puede darse el caso de que la extensión específica de la vista de la referencia sí que corte el plano de la vista pero su extensión de modelo no. Un círculo vació muestra la extensión de modelo 3D y el círculo relleno es la extensión de modelo 2D. en el caso que la extensión de modelo 2D corte la sección per la extensión de modelo 3D no el nivel o la referencia no se verá en la vista de la sección.
