REVIT ARCHITECTURE (434) – Parámetros de identidad del material

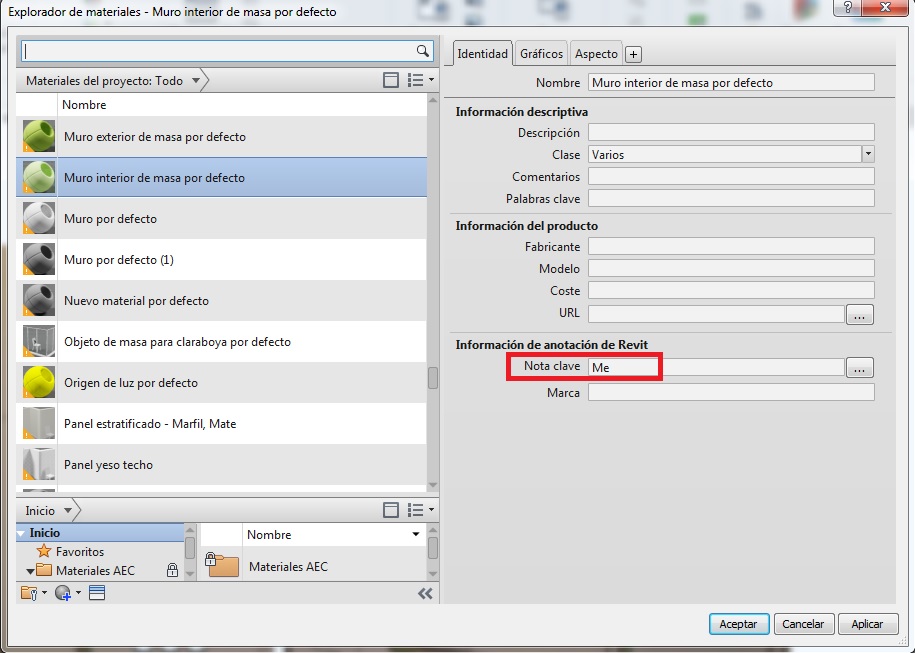

En el cuadro de diálogo de Material, se encuentra una primera ficha que identifica el material Identidad.

Todos los parámetros que aparecen en esta ficha general del material, y que se estudiarán a continuación, son palabras clave que el buscador (lupa) del cuadro de materiales puede encontrar.

Por ejemplo, si se indica en el buscador del cuadro de diálogo Pinus, el cuadro muestra el resultado para la búsqueda, y en este caso, es un material.




Los Parámetros de esta ficha de identidad son los siguientes:

  • Clase de material. Se trata de un filtro posible para los materiales. La cual como se ha visto en el artículo anterior, puede ser una existente o bien una nueva.

En la Información descriptiva nos encontramos los siguientes parámetros:

  • Descripción. Como su nombre indica se trata de la definición del material. Lo importante es tener presente que este parámetro aparecerá en una Etiqueta de material para elementos.




  • Comentarios. Se trata, por tanto, de explicaciones que necesita el propio usuario respecto el material. Puede ser que en algún material pueda aparecer en este campo “Aspecto modelizado no actualizado”, y esto significa que el usuario ha de dar otro aspecto de modelizado al material.



03



  • Palabras clave. Este campo relleno sirve para utilizar palabras clave que permiten buscar el material.

Los parámetros respecto el aspecto de Información del producto son los siguientes:

  • Fabricante. Se trata del nombre del fabricante del material.
  • Modelo. El número que el fabricante del material tiene para este modelo.
  • Coste. El coste unitario del material, a nivel de presupuesto de ejecución material, de forma que luego a partir de estos costes unitarios se pueda realizar el coste de las partidas del proyecto.
  • URL. Como su nombre indica se trata de indicar el sitio web del fabricante del material. Una vez indicada la posición web en este campo, existe la posibilidad de acceder directamente a la página web clicando en un botón con puntos suspensivos que hay en la parte derecha del campo.






Respecto el aspecto de Información de anotación de Revit, el programa tiene los siguientes parámetros para este cuadro de diálogo de Material:



  • Nota clave. La nota clave del material puede ser texto indicado sobre el campo que hay o bien, por medio de un botón lateral del campo con puntos suspensivos se accede a un cuadro de diálogo, en el cual se puede seleccionar la nota clave entre las existentes.






En el siguiente ejemplo se ha seleccionado la nota existente Muro exterior (muro) Me para el material.




  • Marca. Se trata de un número de identificación del material el cual es definido por el usuario de Revit.







Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
