REVIT ARCHITECTURE (472) – Estilos visuales (2)

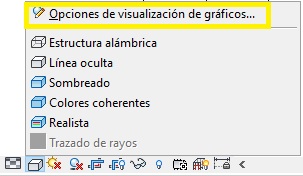

Para poder determinar un estilo visual se ha de ir a la barra inferior donde existe un icono que es un cubo 3D, el cual hay que seleccionar y se muestran en un cuadro de diálogo todas las opciones posibles de Estilo visual, tal y como el que se muestra a continuación en la siguiente imagen.










Se puede Guardar una vista 3D con el estilo visual aplicado utilizando la opción Rueda 2D de la barra de navegación  SteeringWheels que aparece en la pantalla en una Vista.

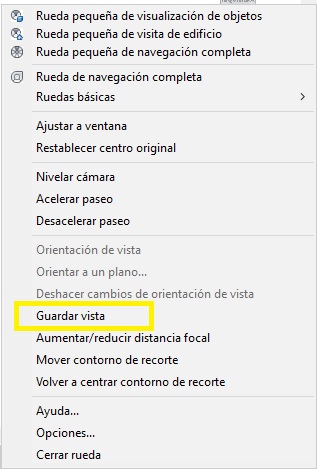

Una vez estamos en la vista 3D seleccionamos la Rueda  que hay en la  barra de navegación SteeringWheels , apareciendo un cuadro de diálogo y se ha de seleccionar Guardar vista.






Aparece el siguiente Cuadro de diálogo Escriba un nombre para la vista 3D nueva donde se ha de dar un nombre a la Vista 3D, la qual se guardará en el Navegador de proyectos, en Vistas 3D.

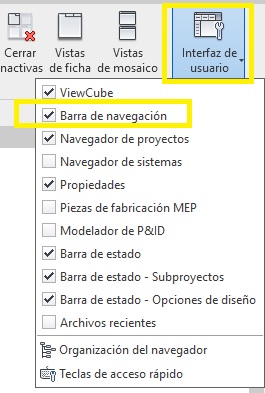

En el caso de que no aparezca visible la Barra de Navegación, se puede activar la misma, por medio de la opción Vista – Ventana – Interfaz de usuario. Aparece un cuadro como el siguiente en el que hay que seleccionar Barra de Navegación.

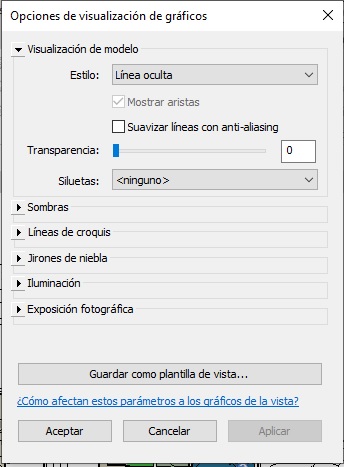

Además se puede aplicar el Estilo visual a varias vistas. Esto se realiza por medio de una Plantilla de vista. Por medio del cuadro de Propiedades, se puede acceder al cuadro de diálogo de Plantilla de vista, y se ha de seleccionar la opción Opciones de visualización de gráficos, donde aparece el cuadro de diálogo correspondiente, y desde el cual se puede seleccionar el estilo visual y otras opciones de este cuadro de diálogo que se desee que se apliquen.

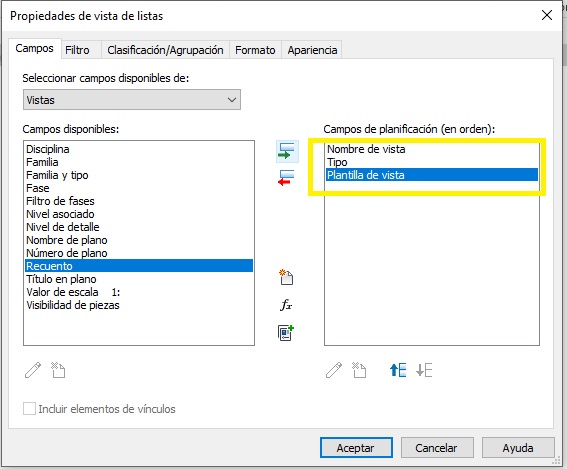

Luego se ha de crear una Lista de vistas, por medio de la opción Vistas – crear – Lista de vistas. De forma que aparece un cuadro de diálogo como el siguiente. Se han de seleccionar como mínimo los campos Nombre de vista, Tipo y Plantilla de vista.

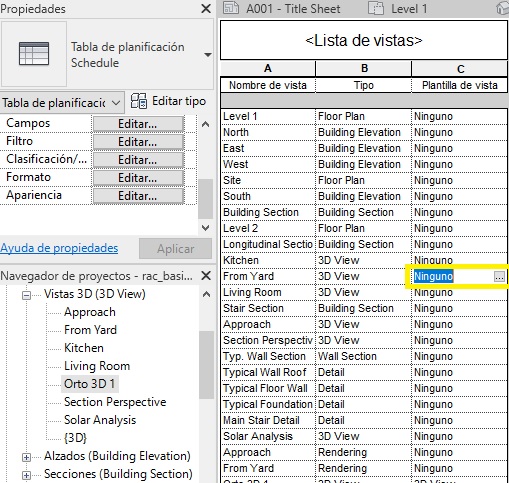

Aparece el siguiente listado, donde el en campo Plantilla se vista se ha de seleccionar aquella que se necesite de las disponibles.








Cuadro de diálogo al que se accede desde la opción Plantilla de vista del listado anterior



Plantilla de vista aplicada a la vista Section Perspective





Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
