REVIT ARCHITECTURE (476) –Línea de silueta. Estilo de línea

Las líneas de silueta son líneas específicas de una Vista. Revit permite que el estilo de línea de este tipo de línea se determine de forma automática. Este tipo de línea se encuentran en todos los estilos visuales excepto en Sombreado o Estructura alámbrica.




Estas líneas de silueta cuando se aplican al modelo, normalmente hay algunas de estas líneas de silueta que no se desea que aparezcan visibles.

Para poder establecer un estilo de línea a la línea de silueta, hay que ir a la barra horizontal inferior de controles de vista, y en la opción donde se determina el estilo visual de la misma, determine un estilo visual que permita este tipo de líneas.

El paso siguiente es seleccionar, dentro de la barra horizontal inferior de controles de vista, la opción de Estilos visuales– Opciones de visualización de gráficos.

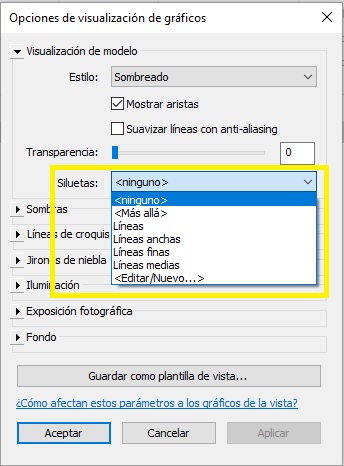

Aparece el cuadro de diálogo Opciones de visualización de gráficos, y en el parámetro de Visualización del modelo, Silueta, se ha de seleccionar un tipo de línea. Por ejemplo, línea ancha.






En caso de que se necesite eliminar este estilo de línea, hay que ir a Modificar – Vista – Estilo  de línea. Hay un desplegable donde se ha de seleccionar <no silueta>. El paso siguiente consiste en seleccionar las líneas de silueta de forma que dejaran de tener el estilo de línea definido para las mismas.






En nuestro caso se había indicado Línea ancha, y al seleccionar una de estas líneas se convierte automáticamente en otro tipo de estilo visual de línea.
