REVIT ARCHITECTURE (509) –Propiedades de tipo de la cubierta

Por medio de las propiedades de tipo de cubierta, se puede modificar aspectos como la estructra… de la familia de cubiertas.

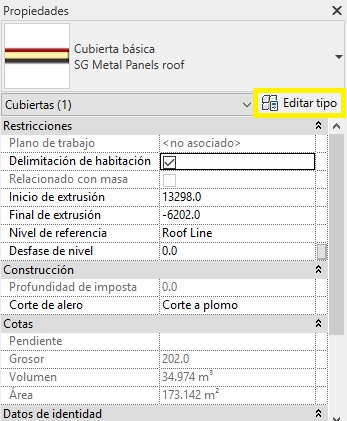

Para poder modificar las propiedades de tipo de la cubierta, en un primer lugar se ha de poder seleccionar la cubierta y se ha de acceder a la ficha modificar – propiedades de tipo – Editar tipo. Los cambios que se realicen en las propiedades de tipo se realizan o actualizan en todos los ejemplares de cubierta de la misma familia.



01



Construcción

  • Estructura. En este apartado aparecen las diferentes capas de una cubierta compuesta. Si se selecciona la opción Editar se accede al cuadro de diálogo siguiente donde se muestran las diferentes capas que forman una cubierta compuesta.

02



03

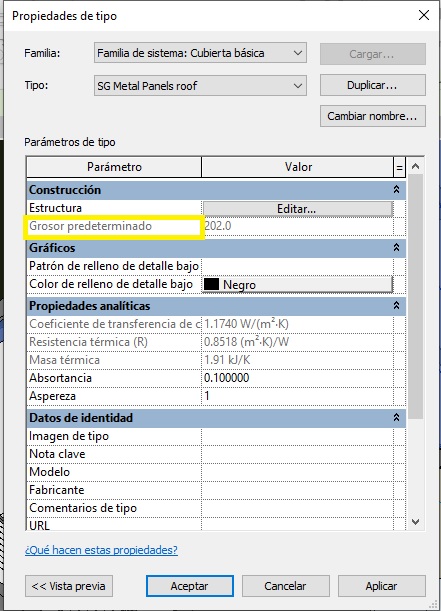

  • Grosor predeterminado. Se trata de una propiedad de solo lectura, y representa el valor del grosor del tipo de cubierta, y que es la suma de las diferentes capas que forman la cubierta.



04



Gráficos

  • Patrón de relleno de detalle bajo. Se trata de la trama de relleno que aparece en la vista cuando ésta tiene un nivel de detalle bajo. Por medio de la selección de un botón con puntos se accede a un cuadro de diálogo donde se puede seleccionar la trama que se desea que aparezca en este nivel de detalle bajo de la cubierta.

05



06

  • Color de relleno de detalle bajo. Se trata del color que tendrá el patrón de relleno que se define para el nivel de detalle bajo de la vista.



07

Datos de identidad



08



  • Nota clave. Por medio de este campo se puede acceder a un cuadro de diálogo de Notas clave donde las mismas están clasificadas por tipos de elementos del modelo, y se puede seleccionar desde este cuadro una nota clave para la cubierta.

09

  • Se puede indicar el modelo de la cubierta.
  • Fabricante. Es un campo para indicar el fabricante de la cubierta.
  • Comentarios de tipo. Se pueden indicar comentarios en relación a la cubierta.
  • Es un campo donde se puede indicar la web del fabricante de la cubierta y se puede establecer un enlace directo con dicho sitio web desde el programa.
  • Descripción. Se indica o se describe la cubierta.
  • Descripción del montaje. Como su nombre indica se trata de la descripción del montaje de la cubierta. Es un campo de solo lectura.
  • Código de montaje. Se trata del código de montaje Uniformat. . Por medio de este campo se accede a un cuadro de diálogo Código de montaje donde se ha de seleccionar el código correspondiente.



10



  • Marca de tipo. Se trata de un número único que se utiliza para cada cubierta que aparece en el proyecto.
  • Costo. Se trata del coste de la cubierta, y es un campo que puede aparecer en una tabla de planificación.

Propiedades analíticas

  • Coeficiente de transferencia de calor (U). se trata de un parámetro que se utiliza para el cálculo de la transferencia de calor de la cubierta.
  • Resistencia térmica (R). se trata de un campo que indica el valor de la diferencia de temperatura a la que la cubierta resiste el paso de calor por unidad de tiempo.
  • Masa térmica. Capacidad térmica de la cubierta.
  • Absortancia. La capacidad de la cubierta de absorber la radiación y es la relación entre el flujo absorbido y el flujo incidente de calor.
  • Aspereza. Mide la textura de la superficie de la cubierta.



11
