REVIT ARCHITECTURE (514) –Propiedades de tipo de cielo raso de cubierta

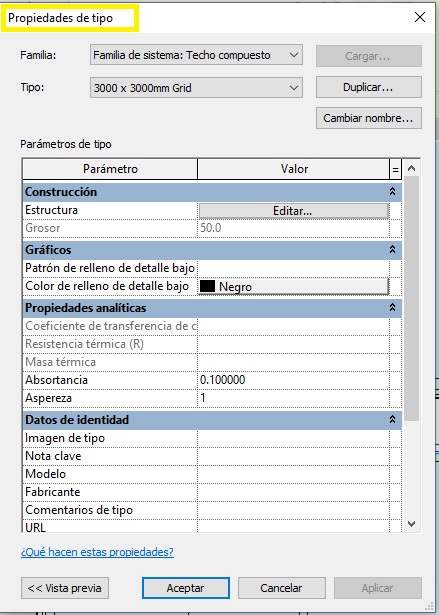

Las propiedades de tipo de cielo raso se pueden modificar, seleccionado el cielo raso y accediendo a Propiedades – Editar tipo, de forma que aparece un cuadro de diálogo siguiente Editar tipo. Este cuadro tiene los siguientes apartados:



01



Construcción

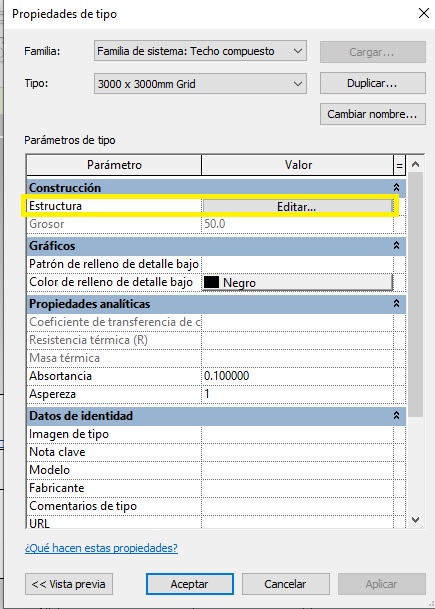

  • Estructura. Se trata de las diferentes capas de material que componen el cielo raso. Puede darse el caso de que sea una única capa.



02

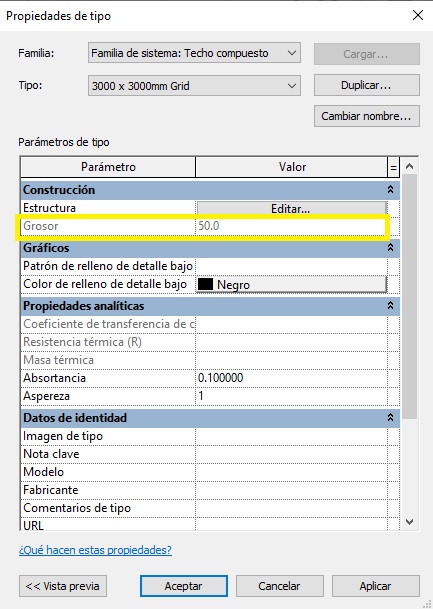

  • Grosor. Se trata del valor de grosor del cielo raso, y que en el caso de varias capas, se trata de la suma de los diferentes grosores de las capas. Es un valor que proporciona el programa, por lo que es solo lectura.

04



03



Gráficos

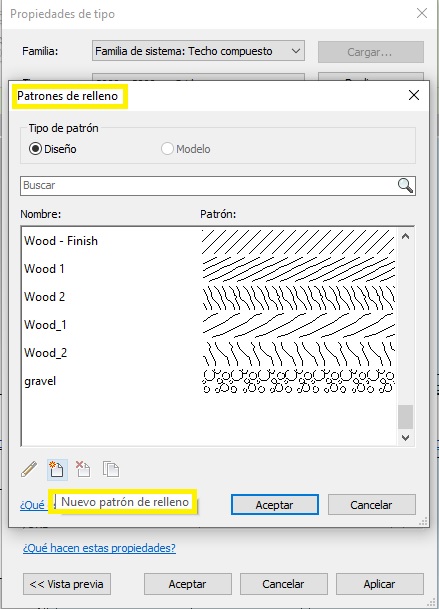

  • Patrón de relleno de detalle bajo. Es el patrón de relleno que muestra el programa cuando el nivel de detalle de la vista es bajo. Este parámetro permite acceder a un cuadro de diálogo en el cual el programa proporciona unos patrones de relleno que se pueden seleccionar para definir el patrón de este nivel bajo. También se puede crear un patrón de relleno personalizado, modificar el existente o bien eliminar por medio de unas herramientas que aparecen en la parte inferior del cuadro de diálogo.

05



06

  • Color de relleno de detalle bajo. Se trata de definir el color del patrón de relleno en nivel de detalle bajo (de qué color van a aparecer la líneas de la trama definida). Se puede acceder un cuadro de diálogo donde se puede seleccionar el color.

07



Datos de identidad



08

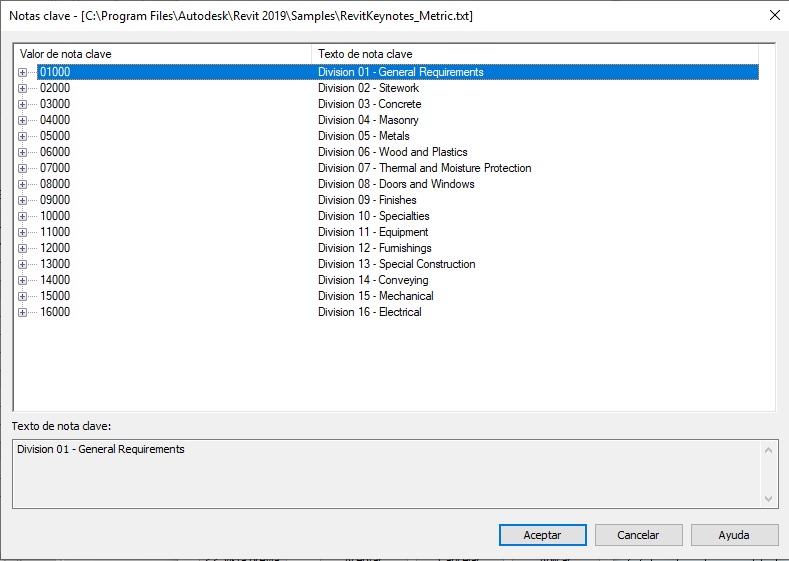

  • Notas clave. Se accede a un cuadro de diálogo donde se puede seleccionar una nota clave.

10



  • Se ha de indicar manualmente el modelo de cielo raso.
  • Fabricante. Se ha de indicar manualmente el fabricante del cielo raso.
  • Comentarios de tipo, se introducen manualmente, y corresponde a los comentarios que el usuario quiere indicar sobre el cielo raso.
  • URL. Se trata de indicar la página web del fabricante de cielo raso.
  • Descripción. Se trata de la descripción del cielo raso introducida manualmente por el usuario.
  • Descripción de montaje. Es un valor que aparece como lectura y que se activa cuando se aplica un código de montaje.

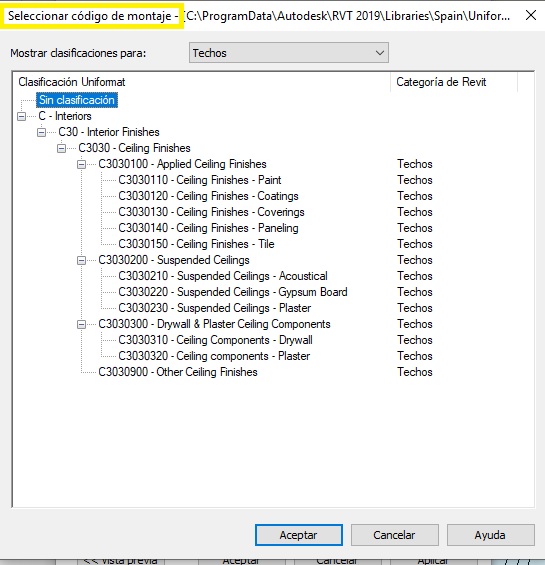

  • Código de montaje. Se trata de determinar un código de montaje Uniformat al cielo raso.

11



12



  • Marca de tipo. Normalmente es un valor numérico que se asigna al cielo raso, y que es único para cada cielo raso del proyecto. En caso de que el programa detecte que se está utilizando este número para varios cielos rasos del proyecto avisa.
  • Coste. Es el coste del cielo raso (suministro y montaje).

Propiedades analíticas

09

  • Coeficiente de transferencia de calor (U). se trata de un parámetro que se utiliza para el cálculo de la transferencia de calor de la cubierta.
  • Resistencia térmica (R). se trata de un campo que indica el valor de la diferencia de temperatura a la que la cubierta resiste el paso de calor por unidad de tiempo.
  • Masa térmica. Capacidad térmica de la cubierta.
  • Absortancia. La capacidad de la cubierta de absorber la radiación y es la relación entre el flujo absorbido y el flujo incidente de calor.
  • Aspereza. Mide la textura de la superficie de la cubierta.
