REVIT ARCHITECTURE (535) – Colocar un componente

La opción de Colocar componente se encuentra en las tres disciplinas de Revit: arquitectura, estructura e instalaciones, en las siguientes opciones:

Arquitectura – construir – colocar componente.



01

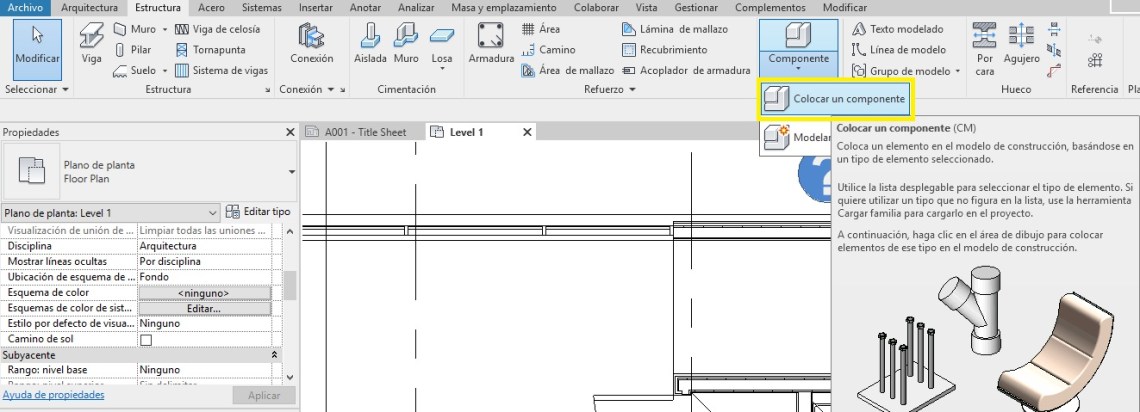

Estructura – Modelo- componente- colocar un componente.



02

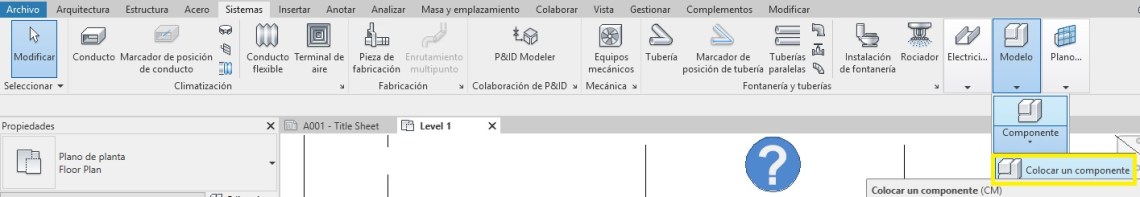

Sistemas –  Modelo – Componente – colocar componente.



03

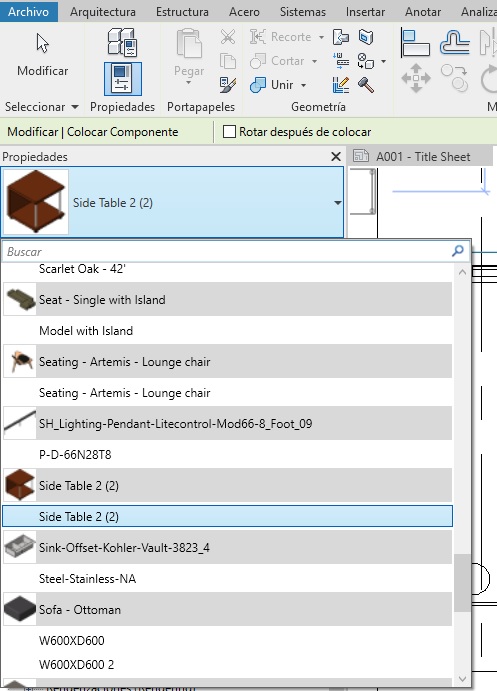

Por medio de una de estas opciones se accede a un buscador de componentes que se encuentra en el cuadro de Propiedades, en el cual se puede buscar el componente cargado en el proyecto bien por nombre o bien por medio de la selección del mismo del desplegable del buscador.



04

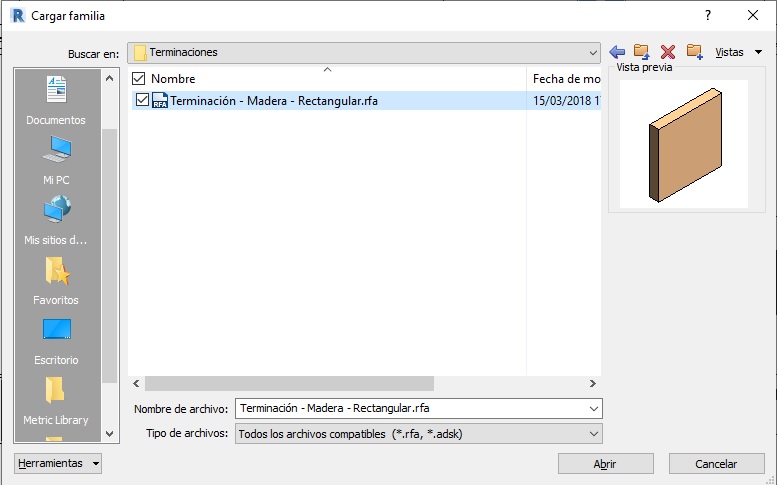

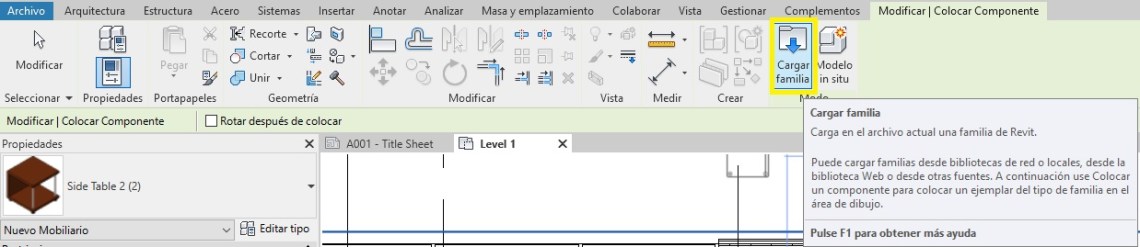

Para cargar un componente que  no se encuentra cargado en el proyecto, se ha de ir a Modificar – colocar componente – Cargar familia. Seleccionando esta opción aparece un cuadro de diálogo Cargar familia, donde se ha de seleccionar el archivo que se quiere cargar.



05



06

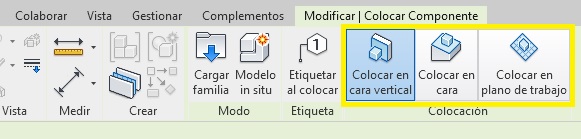

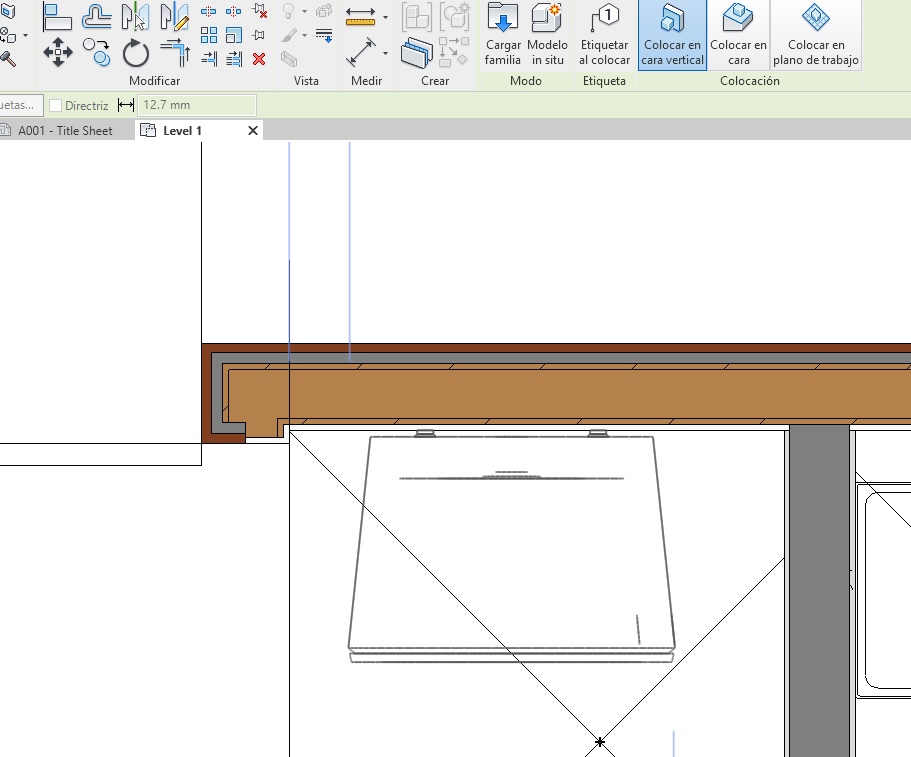

Algunas familias de componentes están basadas en Cara o en Plano de trabajo. En estos tipos de componente, aparece en su espacio de Boceto de trabajo, entre las opciones de la barra superior del entorno de trabajo, Colocar en cara, Colocar en plano de trabajo y Colocar en cara vertical.

07



Estas diferentes opciones consisten en:

  • Colocar en cara vertical. Como su nombre indica permite colocar los componentes en planos verticales.
  • Colocar en cara. Con esta opción se puede colocar el componente en cualquier plano, independientemente de la orientación del mismo: vertical, horizontal…
  • Colocar en plano de trabajo. Este componente se coloca en el plano de trabajo de la vista que esté activo.



08

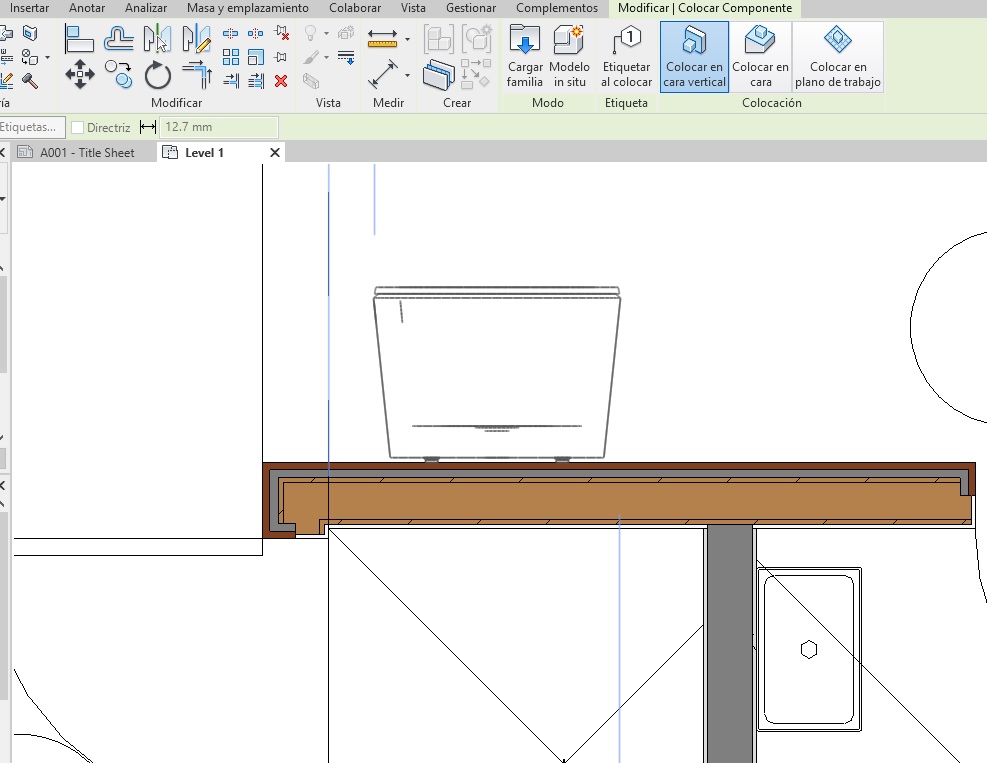

Una vez seleccionado el componente, con el cursor del ratón se ha de emplazar en el lugar que se requiera de la vista.

Una vez situado el componente en la posición correcta, con la barra espaciadora del teclado se puede modificar la orientación del mismo haciéndolo rotar.



09



Una vez que la posición del componente es correcta se ha de realizar clic con el botón del ratón, de forma que el programa coloca el componente.



10

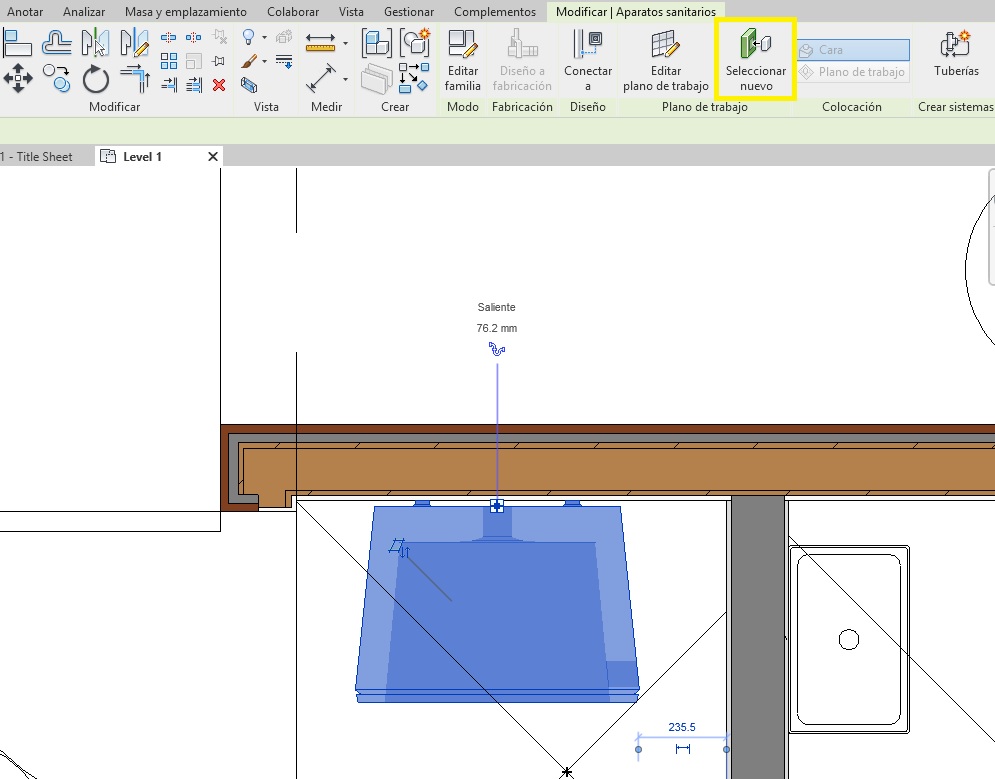

Una vez colocado el componente se puede modificar de posición a otro muro diferente donde se encuentra ubicado. Con la opción Seleccionar nuevo.
