REVIT ARCHITECTURE (543) – Pilar arquitectónico – propiedades de tipo

Las propiedades de tipo son las que se indican a continuación y se puede acceder a ellas, seleccionando el pilar, y siguiendo Propiedades – Editar tipo, de forma que aparece el cuadro de diálogo Propiedades de tipo.

Gráficos

  • Color de relleno de detalle bajo. Se determina en este campo el color del patrón de relleno de detalle bajo para las vistas de Plano de detalle.
  • Patrón de relleno de detalle bajo. Se define el patrón de corte para los pilares seccionado en la Vista de detalle.



01

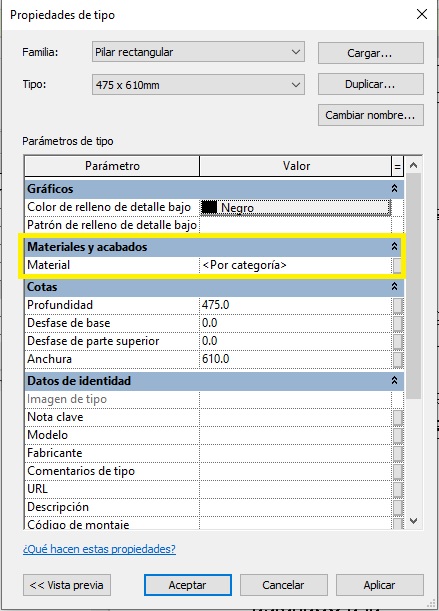

Materiales y acabados

  • Material. Se define en este parámetro el material del pilar.



02



Cotas

  • Profundidad. Es una de las dimensiones de la sección del pilar, que corresponde a la profundidad del pilar.
  • Desfase de base. El valor de desfase de la base del pilar y es la distancia en vertical del final del pilar en base respecto el nivel de base indicado para el pilar. Este desfase se aplicará a todos los pilares de este tipo que se coloquen en el proyecto.
  • Desfase superior. En este caso se trata del valor de desfase de la parte superior del pilar medido verticalmente respecto al nivel superior definido para el pilar. Es un desfase que se aplicará a todos los pilares de tipo que se instalen en el proyecto.
  • Anchura. Respecto la sección del pilar, este parámetro define la anchura del pilar.



03

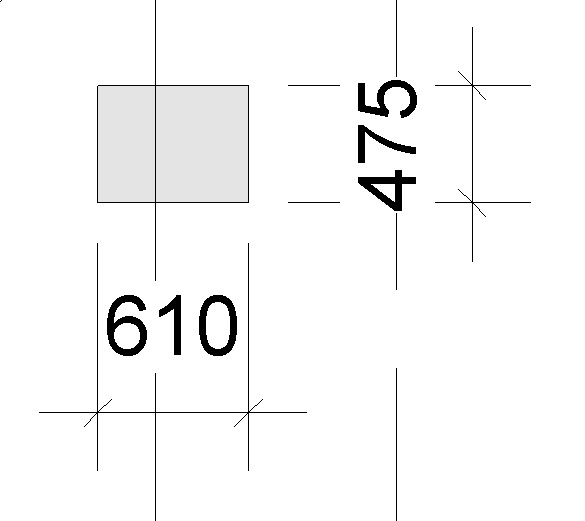

Sección de pilar con sus dimensiones acotadas



04
Desfase de pilar superior (400 mm en vertical respecto el nivel superior de proyecto)



05

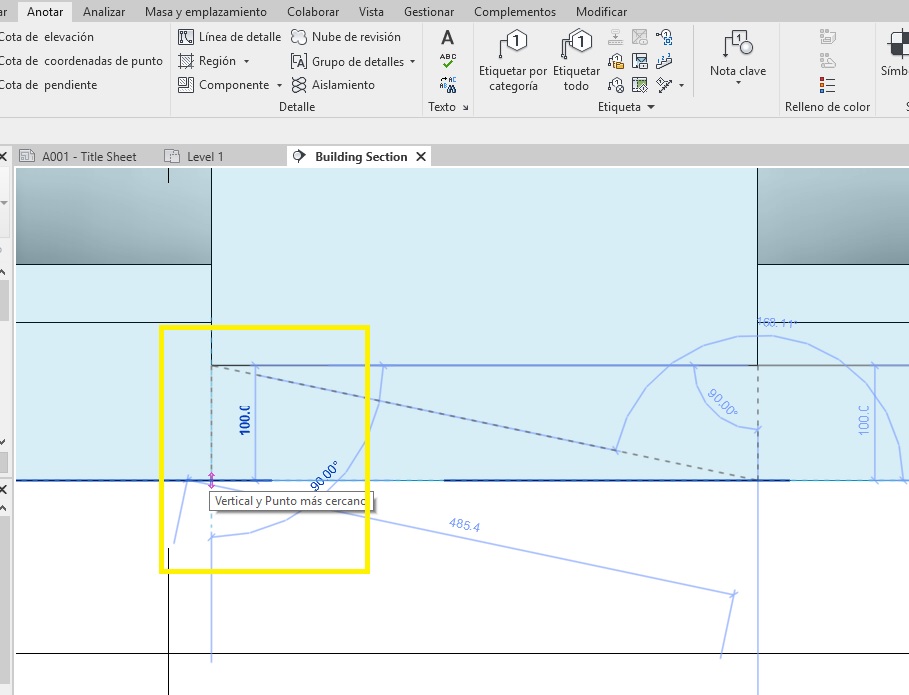

Desfase inferior de pilar (100 mm respecto en nivel inferior de proyecto)

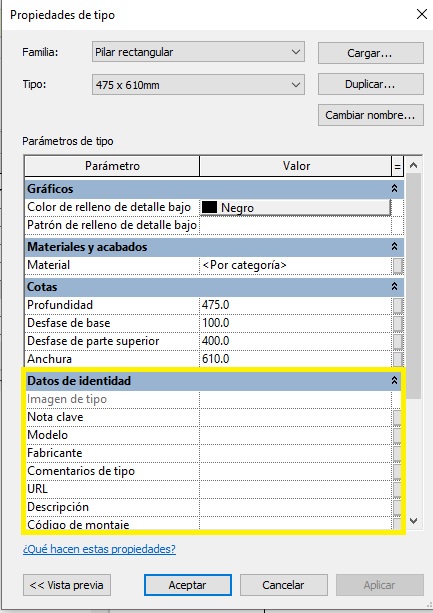

Datos de identidad

  • Código de montaje. Es el parámetro que define el código de montaje Uniformat del pilar.

06



07

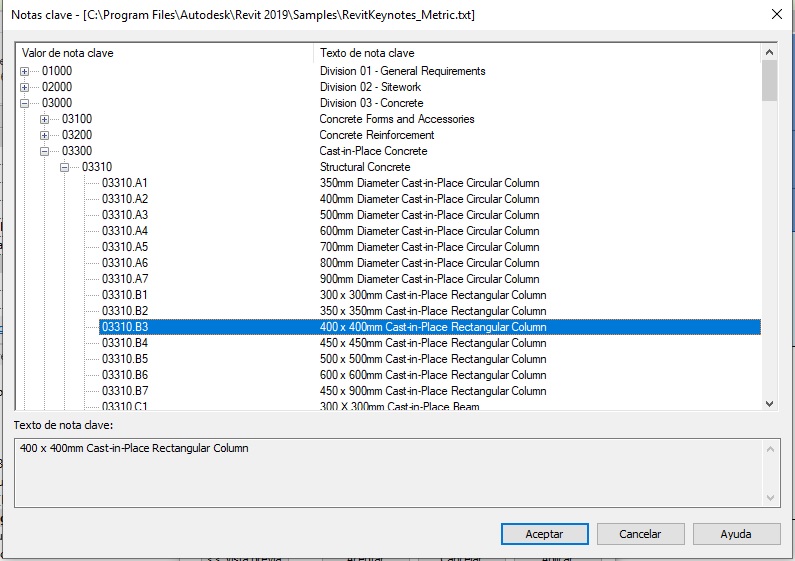

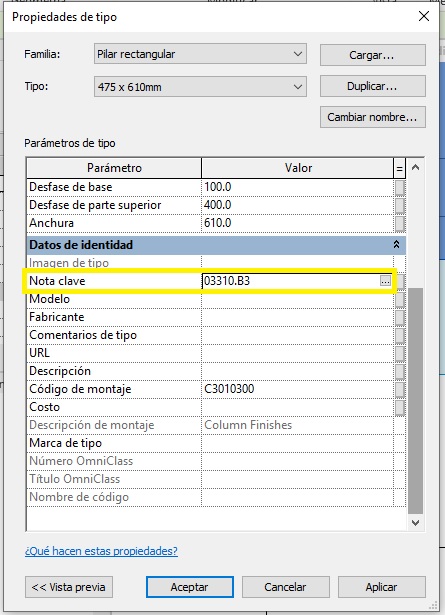

  • Nota clave. Por medio de este parámetro se accede al cuadro de diálogo de Notas clave, donde se puede seleccionar una nota clave para el pilar.



08



09



  • Modelo. El usuario puede determinar una definición de modelo del pilar de forma manual. Es el tipo de pilar.



11



  • Fabricante. En este parámetro se define el fabricante del pilar.
  • Comentarios de tipo. Es un parámetro en el que el usuario puede definir de forma manual comentarios sobre el diseño y construcción de pilar.
  • URL. El usuario define una página web de internet, que puede ser el fabricante del pilar o similar.
  • Descripción. El usuario puede introducir manualmente una descripción del pilar.

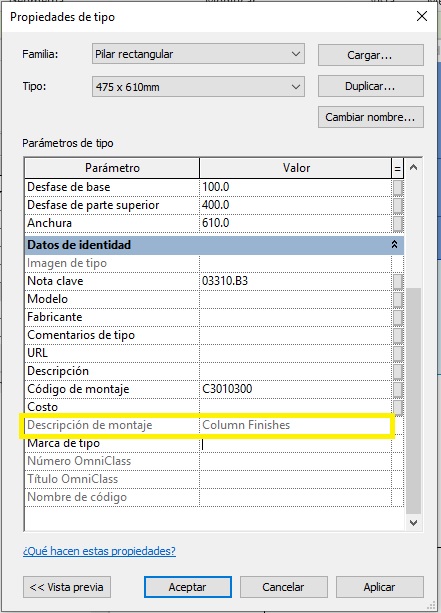

  • Descripción del montaje. En el caso de que se haya seleccionado un código de montaje, en este campo aparece un comentario relacionado con este código de montaje seleccionado.



10



  • Marca de tipo. Es un valor exclusivo de cada pilar de proyecto. Si el usuario utiliza este valor para varios pilares del proyecto , Revit avisa con un mensaje de aviso.
  • Costo. Es una información que se puede exportar a una plantilla de planificación. Es el valor de coste del pilar a nivel de presupuesto de ejecución material.
  • Número OmniClass El número de la tabla 23 del sistema de clasificación de construcción OmniClass que mejor representa el tipo de familia. omniclass
  • Título OmniClass El nombre de la tabla 23 del sistema de clasificación de construcción OmniClass que mejor representa el tipo de familia. omniclass



12
