REVIT ARCHITECTURE (562) – Texto modelado – Propiedades de tipo

Las propiedades de tipo de un texto modelado se encuentran en el cuadro Propiedades o navegador de proyectos, con la opción Editar tipo y son las siguientes:

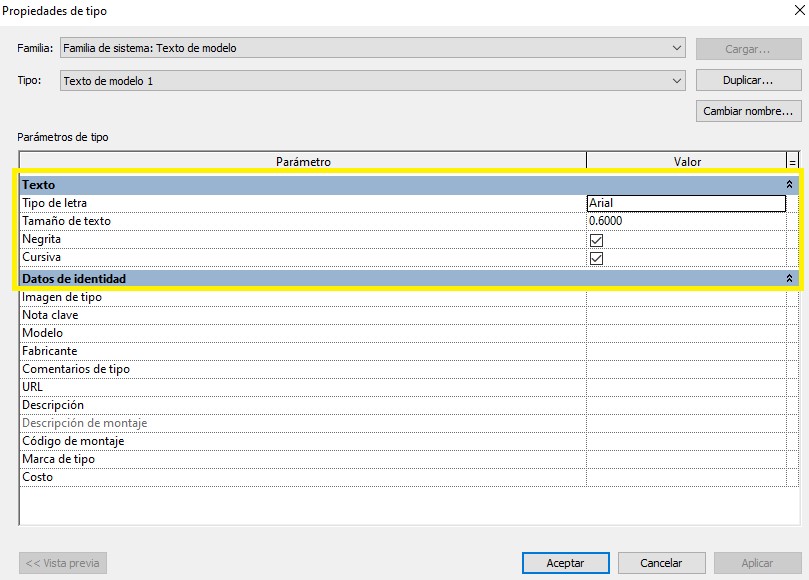

Texto

  • Tipo de letra. Es un parámetro que determina el tipo de letra del texto modelado.
  • Tamaño del texto. Determina la altura del texto.
  • Negrita. La fuente de texto se establece como negrita activando la casilla de este parámetro.
  • Cursiva. Activando esta casilla la fuente de texto se activa como cursiva.



2031



2030

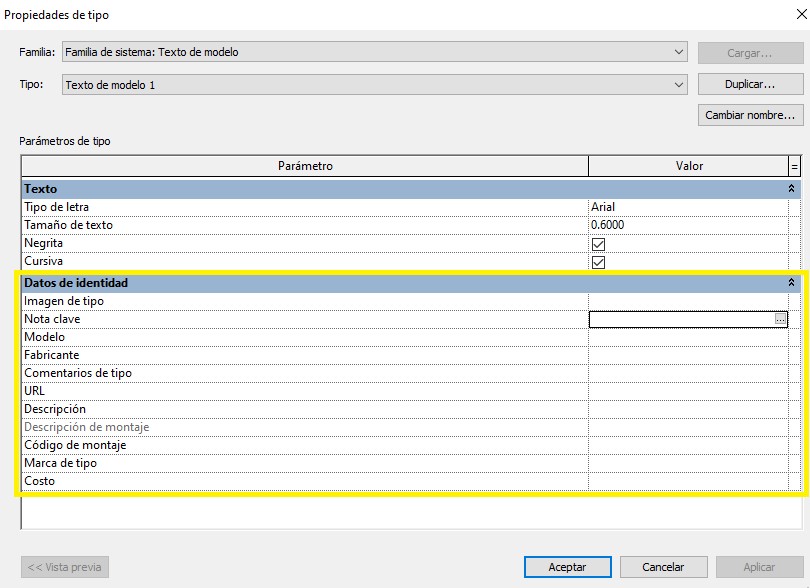

Datos de identidad



2033

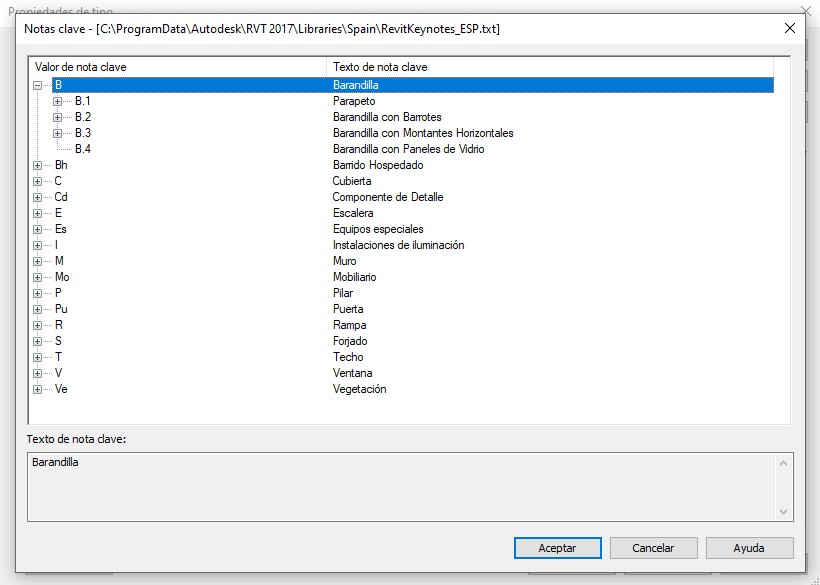

  • Nota clave. Por medio de este parámetro se accede a un cuadro de diálogo de Notas clave para todos los elementos constructivos del modelo del proyecto. En este cuadro de diálogo se puede seleccionar la clave o valor para el texto modelado de forma que se podrá ver el mismo en el campo de nota clave.



2032



  • Modelo. Es el modelo de texto modelado que el usuario puede indicar manualmente en este campo.
  • Fabricante. Es el campo para indicar el fabricante del texto modelado.
  • Comentario de tipo. En este campo el usuario puede introducir manualmente comentarios respecto el texto modelado.
  • URL. Se puede indicar en este campo la página web de un fabricante o relacionada con el texto modelado.
  • Descripción. El usuario puede indicar la descripción del tipo de familia de texto modelado.
  • Descripción de montaje. Es una descripción del montaje que indica el programa en función del código de montaje que se haya elegido para el texto modelado. Si no se ha indicado un código de montaje, en este campo no aparece información, ya que es un campo como solo lectura.

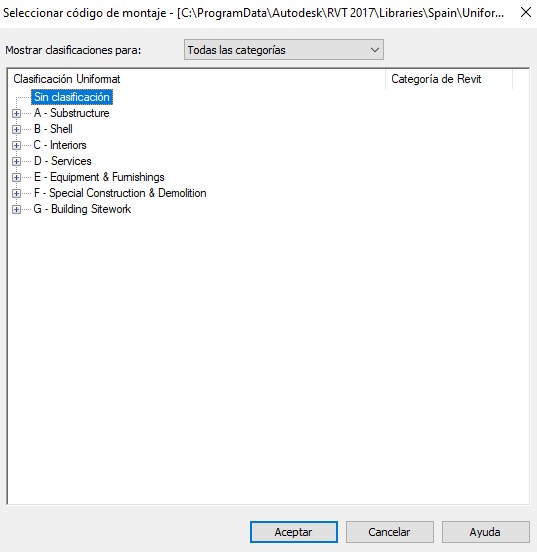

  • Código de montaje. Por medio de este campo se puede acceder a un cuadro de diálogo Seleccionar código de montaje, donde se selecciona el código de montaje.



2034



  • Marca de tipo. Es un valor exclusivo para cada tipo de texto modelado que lo identifica, como podría ser 2BB,… en caso de que esta marca ya sea utilizada por otro techo el programa avisa, pero deja utilizar la marca para varios elementos.
  • Costo. Es el coste del texto modelado en presupuesto de ejecución material.
  • Imagen de tipo. Se puede asociar una imagen al texto modelado.

Los cambios en un parámetro de propiedades de tipo de texto modelado afectarán a todo el texto modelado de este tipo que existan en el proyecto.

El nombre de tipo del texto modelado no se modifica al cambiar propiedades de tipo que con valores que corresponden a otro tipo de texto. Para modificar el nombre se ha de realizar una copia con la opción Duplicar.



Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
