REVIT ARCHITECTURE (578) – Escaleras (16) Propiedades de tipo Escalera por boceto (3) huellas y contrahuellas

Continuando con el artículo sobre propiedades de tipo de una escalera por boceto REVIT ARCHITECTURE (577) – Escaleras (15) Propiedades de tipo Escalera por boceto (2) Gráficos y materiales, se indican más propiedades de tipo.

Huellas

  • Grosor de huella. Es el valor de grosor de huella.
  • Longitud del mamperlán. Indica el valor de distancia horizontal que una huella sobresale respecto otra huella.

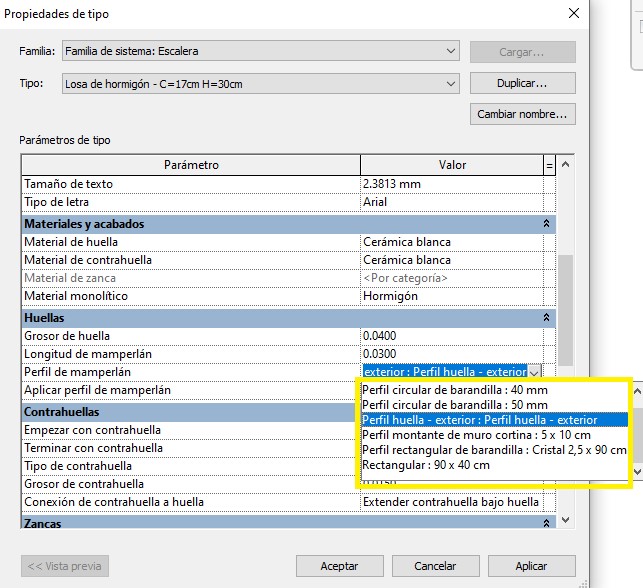

  • Perfil del mamperlán.  Es la sección vertical (perfil de barrido) de la parte frontal de la huella. El programa ofrece unos perfiles de barrido a los cuales se puede acceder desde el desplegable que proporciona en este parámetro, o bien, por medio de la opción de Barrido se pueden crear perfiles de mamperlán nuevos. No todos los perfiles que aparecen en este desplegable son aplicables a huella, sino que son aplicables a otros elementos del modelo como barandillas,…





3026





3027

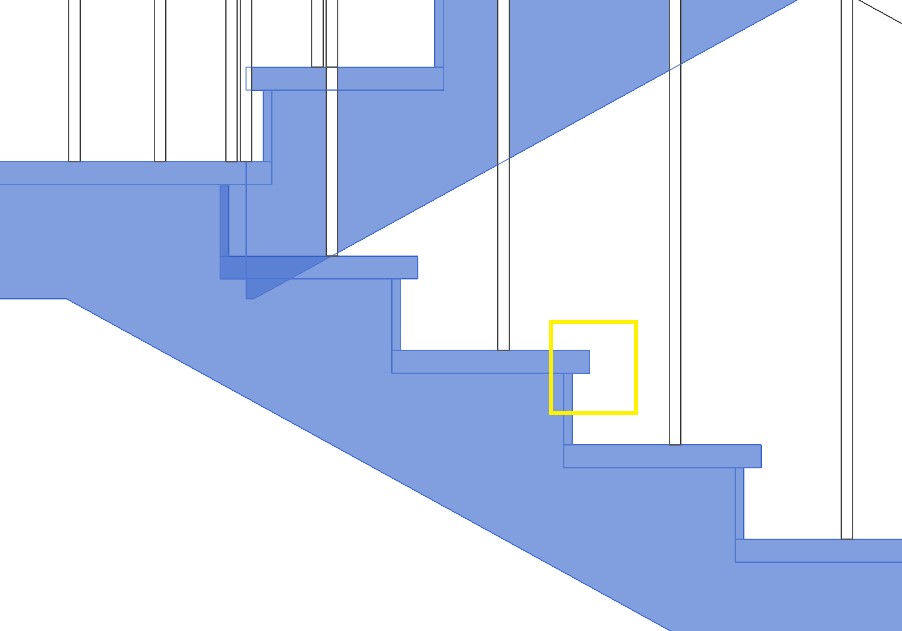

perfil de mamperlán por defecto



3028

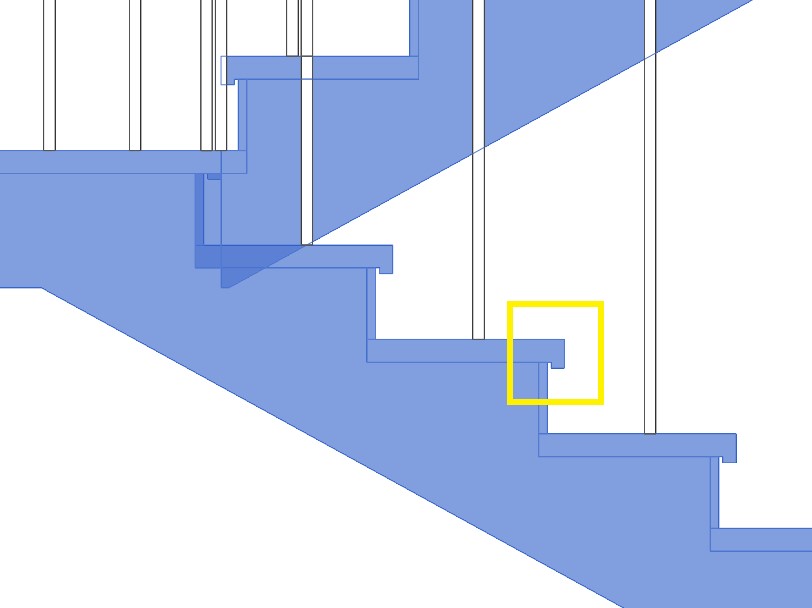

Opción mamperlán huella-exterior



3029
Mamperlán huella exterior aplicado a tres caras



  • Aplicar perfil de mamperlán. Indica si la opción de mamperlán se ha de aplicar a una cara, dos caras o tres.



Contrahuellas

  • Altura de la contrahuella máxima. Es el valor máximo de la contrahuella.
  • Empezar con contrahuella. La escalera puede empezar o terminar con contrahuella. Si se selecciona esta opción, la escalera empezará con contrahuella.
  • Terminar con contrahuella. Si se selecciona esta opción la escalera finalizará con una contrahuella.



3030

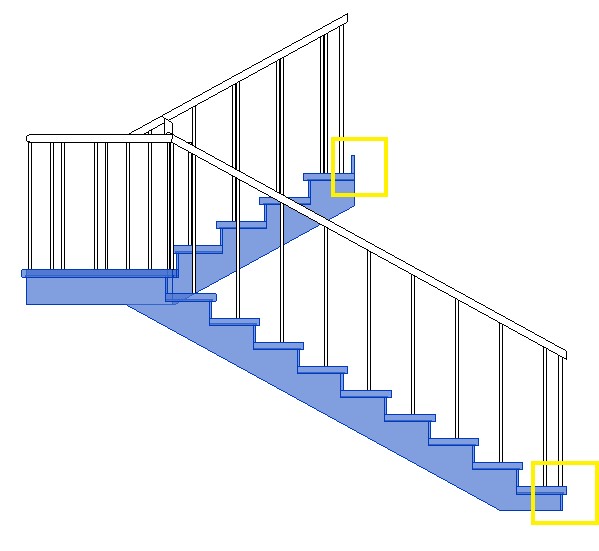

escalera con contrahuella inicial y final







3031

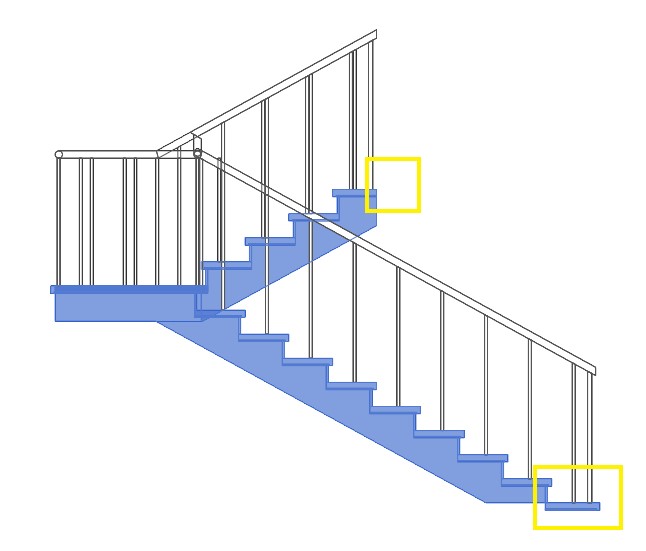

A la escalera anterior, se ha deseleccionado la opción de contrahuella inferior y superior



Tanto para un caso como para otro, la altura de la contrahuella no se modifica, por lo que el programa puede indicar un aviso en caso de que se no se seleccione la opción de iniciar con contrahuella.

En el ejemplo anterior si se selecciona empezar y terminar en contrahuella tenemos 15 contrahuellas, con una altura de contrahuella de 0.165 metros y un número de contrahuellas deseada de 20. Si no se selecciona empezar y terminar en contrahuella tenemos un total de 13 contrahuellas con una altura de contrahuella de 0.165 metros y un número de contrahuellas deseada de 20.

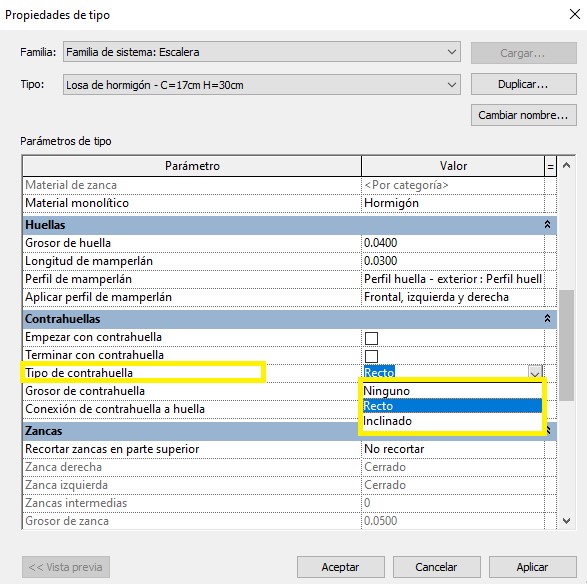

  • Tipo de contrahuella. El programa permite seleccionar con un desplegable tres tipo de opción: ninguno, recto o inclinado.



3032



  • Grosor de la contrahuella. Este parámetro determina el valor de la pieza de revestimiento de la contrahuella.

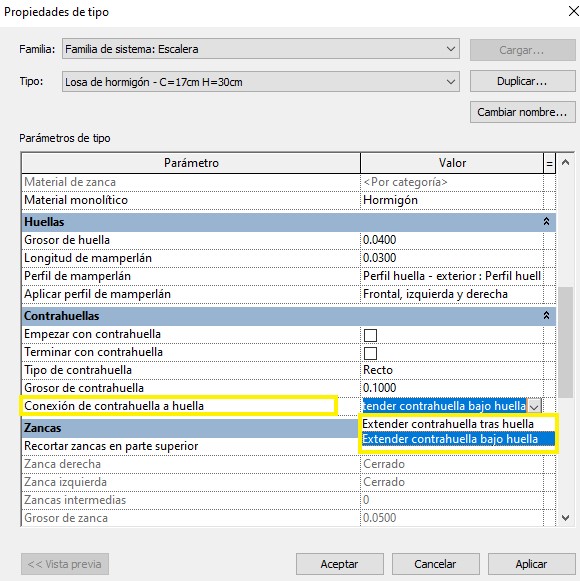

  • Conexión de contrahuella a huella. En un desplegable que proporciona esta opción de diseño de la contrahuella, se puede determinar cual es la pieza de revestimiento que sobrepasa: si la huella superior sobrepasa a la contrahuella inferior o bien al revés.



3033

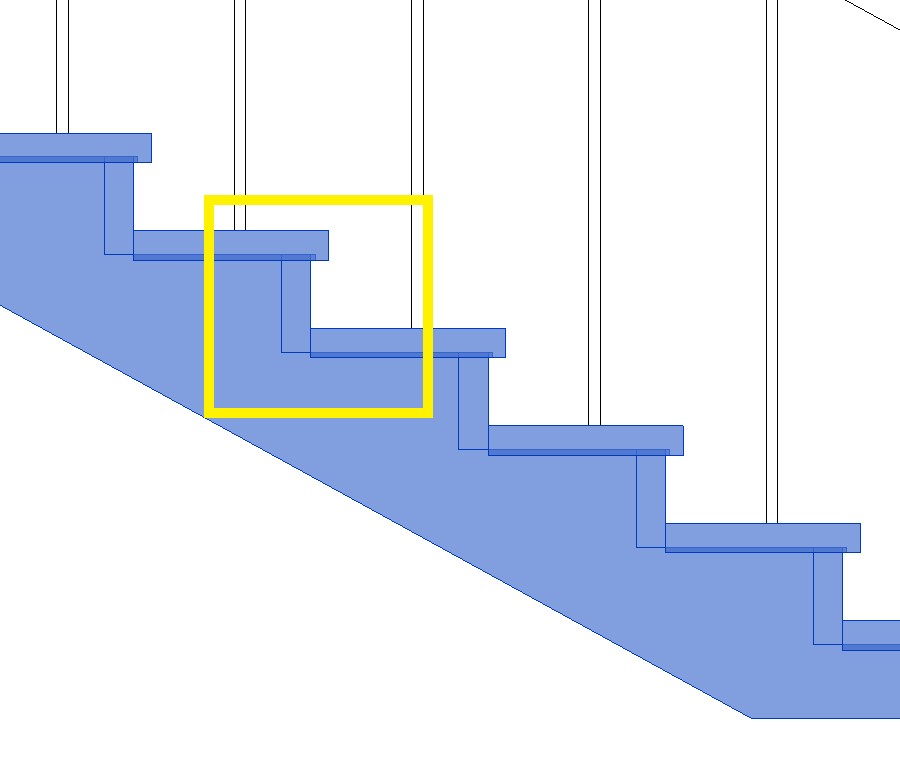

3034
La contrahuella se extiende hasta el final



3035

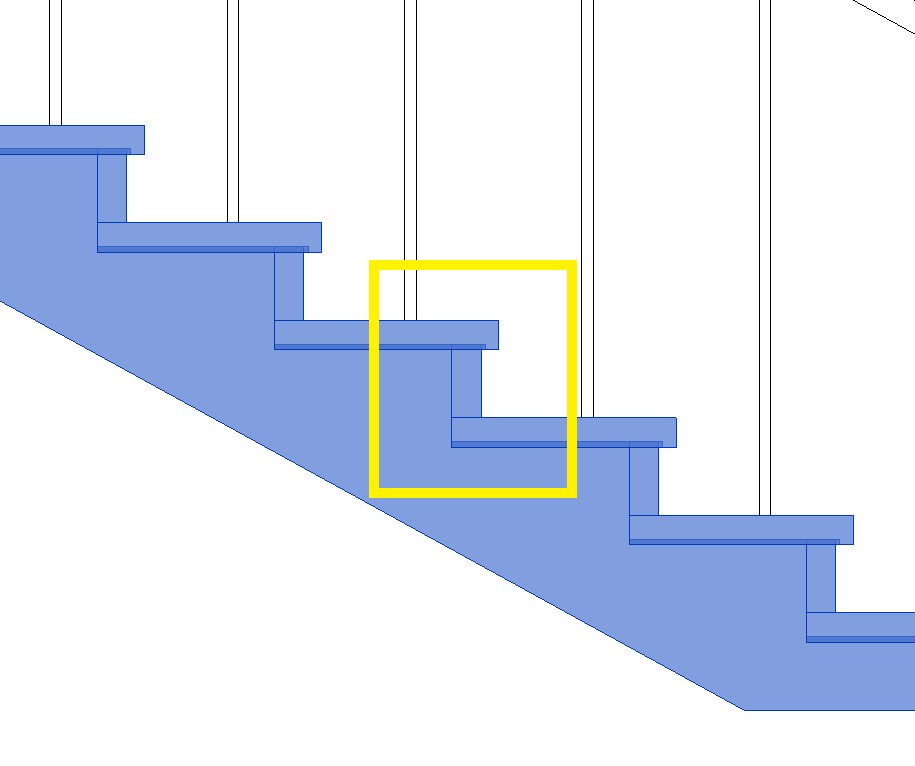

La huella se extiende hasta el final de forma que la contrahuella queda interrrumpida
