REVIT ARCHITECTURE (580) – Escaleras (18) Propiedades de ejemplar Escalera por boceto (1)

Las propiedades de ejemplar de una escalera por boceto son las siguientes, a las cuales se puede acceder seleccionando la escalera y desde la paleta Propiedades:

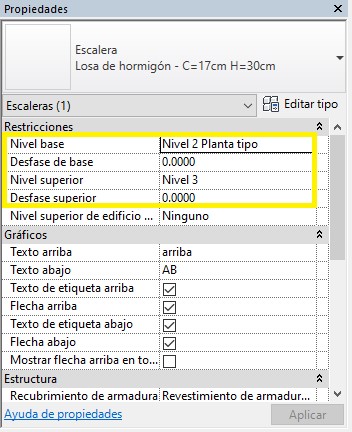

Restricciones

  • Nivel de base. Es el valor del nivel inferior de la escalera.
  • Desfase de base. Es el valor de altura de la escalera medido en vertical respecto el nivel de base.
  • Nivel superior. Es el valor del nivel superior de la escalera.
  • Desfase de parte superior. Es el valor de altura medido en vertical respecto el nivel superior.



3046

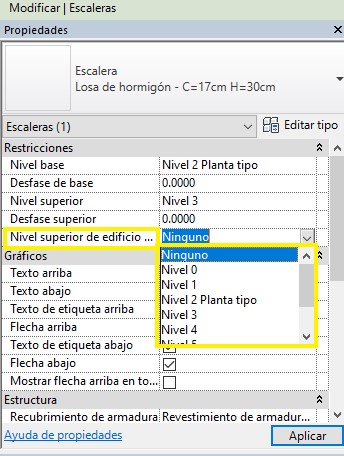

  • Nivel superior de edificio multiplanta. Es el valor del nivel superior de una escalera de varias plantas. Las escaleras que se determinan como multiplanta, cuando tienen que cubrir varios niveles de un edificio, presentan la ventata de que se considera un único elemento, de forma que si se modifica un componente de la escalera, éste se modificará en  todos los niveles de la misma, frente a la solución de una escaleras que salvan cada una un tramo, que en este caso habría que modificar el componente (por ejemplo, barandilla) de cada tramo de la escalera. Además, el archivo de revit es menor con soluciones de escalera multiplanta. Los niveles de los diferentes tramos de la escalera han de ser iguales para poder aplicar este parámetro.





3047

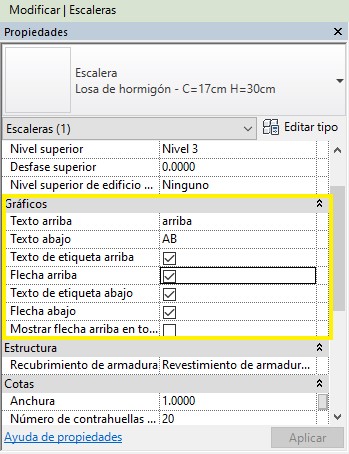

Gráficos

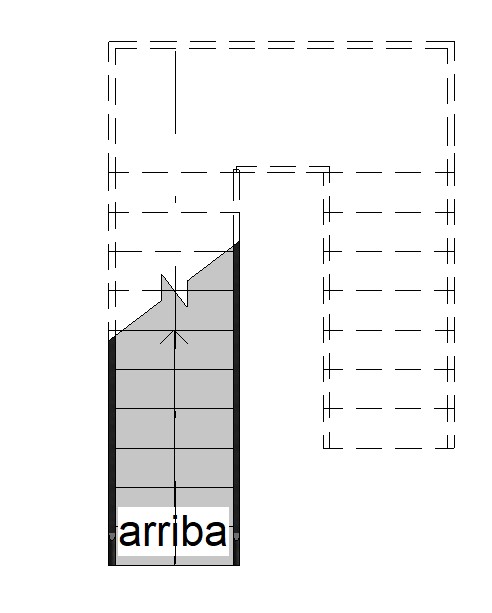

  • Texto arriba. Es el texto para el símbolo de la escalera Arriba. El texto que el programa establece por defecto es ARRIBA.



3048

  • Texto abajo. Es el texto para el símbolo Abajo. El valor que el programa establece por defecto es AB.
  • Etiqueta arriba. Este parámetro permite ver o ocultar la etiqueta Arriba de la escalera.
  • Flecha arriba. Este parámetro permite ver o ocultar la flecha Arriba de la escalera.
  • Etiqueta abajo. Permite ver o ocultar la etiqueta Abajo de la escalera.
  • Flecha abajo. Permite ver o ocultar la flecha Abajo en el plano.
  • Mostrar flecha arriba en todas las vistas. Permite ver las flecha arriba en todas las vistas del proyecto.



3049



3050

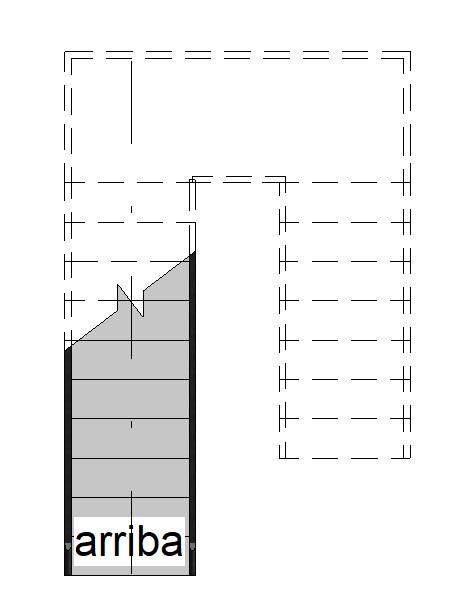

escalera con flecha arriba oculta



Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
